Gigabit Ethernet 8 puertos manejó el interruptor industrial de Ethernet con el carril del estruendo
Introducción
El interruptor industrial de Ethernet de IM-FS180GWManaged es el interruptor industrial de la fibra de 10/100/1000 Mbps, actuando el ℃ temperature-40 + al ℃ 85, la potencia de entrada del voltaje amplio de la ayuda los requisitos industriales, la gestión de la web de la ayuda, el grado de la protección de la reunión IP40 y del grado duales del EMC, la instalación del carril del estruendo, paso con la certificación ambiental peligrosa y cumplir con estándares de la FCC y del CE. El diseño industrial confiable del grado podía asegurar la operación continua y estable del sistema de la automatización.
Características dominantes
8 puertos de Auto-detección de x 10/100/1000Mbps TX RJ45
1 puerto de la fibra de x 1000Mbps SFP
Apoye la diagnosis del cable y puede localizar el punto de la falta
La gestión de la ayuda IEEE802.3az EEE (Ethernet económica de energía), optimiza el consumo de energía
Ayuda STP, RSTP, MSTP, anillo de la protección de Ethernet de ITU-T G.8032 (EPR)
Ayuda Qos, clasificación de transporte Qos, Lechuga romana, control del ancho de banda (dirección) de la entrada-salida, supresión de la tormenta, servicios distinguidos
La ayuda IEEE802.1q VLAN, puerto del VLAN, basó el mac VLAN, subnet VLAN, protocolo VLAN, convertido del VLAN, MVR del IP
Agregación dinámica del vínculo de la ayuda IEEE802.3ad LACP, agregación estática del vínculo
Ayuda IGMP/MLD V1/V2/V3 snooping, modulación de filtración de IGMP, búsqueda de IGMP
Informe del agente de la ayuda IGMP, MLD snooping
Seguridad: de acuerdo con el puerto y el mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Ayuda Cisco® como CLI, gestión de la web, SNMP v1/v2c/v3, Telnet
La actualización de software de la ayuda vía TFTP y HTTP, redundancia del firmware previene fallar de la mejora
Cliente DHCP de la ayuda/retransmisión/opción Snooping/Snooping 82 de la opción 82/Relay
Ayuda RMON, MIB II, imagen de espejo, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
Servidor /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL de la ayuda IPV6 Telnet.
Spectification
| Nombre de producto | 10/100/1000Mbps manejó el interruptor industrial de Ethernet (1F+8TP) |
| Modelo no. | IM-FS180GW |
| Puerto |
1 puerto de x 1000Mpbs SFP SM: 1310nm/1550nm, los 20Km; 1490nm/1550nm, los 40~120Km; Milímetro: 1310nm, los 2Km; los 8x10/100/1000M UTP RJ45 (auto-detección de la ayuda MDI/MDIX) |
| Estándar | IEEE 802,3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| IDENTIFICACIÓN DE VLAND | 4096 |
| Marco enorme | 9.6KB |
| MAC Address Table Size | 8K |
| Características que cambian |
Modo de transmisión: almacenamiento y delantero Ancho de banda de sistema: 40Gbps (atasco del no-tráfico) |
| Medios de la red |
10BaseT: CAT3, CAT4, par trenzado sin blindaje CAT5 (≤100m) 100/1000BASE-TX: CAT5 o par trenzado protegido antedicho (≤100m) Puerto de SFP, distancia de transmisión: los 20Km, los 40Km, los 60Km, los 80Km, el 100Km |
| LED | Poder, red, fibra |

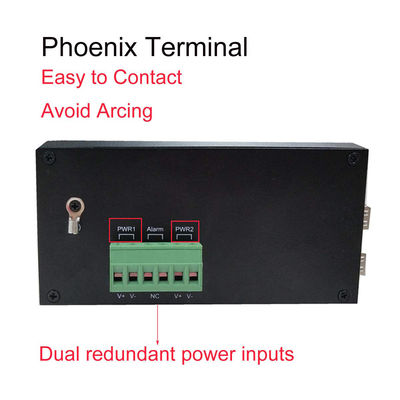

| Fuente de alimentación |
Voltaje entrado: DC 9-36V; Poder sin carga: 5W; Conexión reversa: ayuda |
| Ambiente | Temporeros de trabajo: - 40°~ 85°C; Temporeros del almacenamiento: - 40°~ 85°C; Humedad de trabajo: el 10%~90%, sin condensación; Humedad del almacenamiento: el 10%~95%, sin condensación |
| Estándares industriales |
EMI: Clase A, clase A de la subparte B de la parte 15 de la FCC del EN 55022 EL ccsme: Nivel 3, nivel 3, nivel 3, nivel 3, nivel 3, EN 61000-4-8 del EN 61000-4-2 (ESD) del EN 61000-4-3 (RS) del EN 61000-4-4 (EFT) del EN 61000-4-5 (oleada) del EN 61000-4-6 (CS); Control de tráfico: NEMA-TS2; Vibración: IEC 60068-2-6; Caída libre: IEC 60068-2-32; Choque: IEC 60068-2-27; Tráfico ferroviario: EN 50121-4 |
| Seguridad | Marca del CE, comercial; CE/LVD EN60950 |
| Información mecánica |
Shell: Cáscara acanalada del metal; Clase de la seguridad: IP40; Dimensión: 158 x 114,8 x 60m m; Montaje de método: montaje del Dinar-carril |
| Garantía | Reemplazo dentro de 1year; 5 años de reparación |
Uso
Glosario
FTP
El FTP es siglas para el protocolo FTP. Es un protocolo de la transferencia que utiliza el protocolo TCP (Transmission Control Protocol) y proporciona la escritura y la lectura del fichero. También proporciona servicio y rasgos de seguridad de directorio.
Licencia rápida
El proceso rápido snooping de la licencia del multicast permite que el interruptor quite un interfaz de la entrada de la expedición-tabla sin primero enviar preguntas específicas del grupo al interfaz. El interfaz del VLAN se poda del árbol del multicast para el grupo del multicast especificado en el mensaje original de la licencia. el proceso de la Rápido-licencia asegura a la gestión óptima del ancho de banda para todos
anfitriones en una red cambiada, incluso cuando los grupos múltiples del multicast son funcionando simultáneamente. Esto que procesa se aplica a IGMP y a MLD.
HTTP
El HTTP es siglas para el protocolo HTTP. Es un protocolo que para transferir o transportaba la información sobre el World Wide Web (WWW). El HTTP define cómo se dan formato y se transmiten los mensajes, y qué web server y navegadores de las acciones deben admitir respuesta a los diversos comandos. Por ejemplo, cuando usted incorpora un URL en su navegador, esto envía realmente un comando del HTTP al web server que lo ordena para traer y para transmitir pedido.
