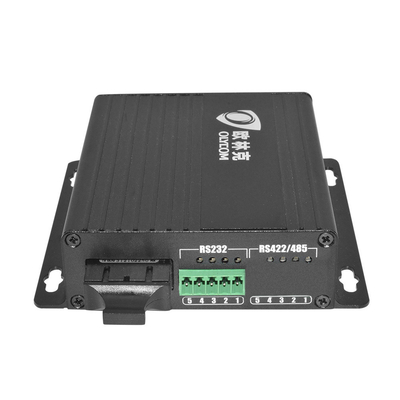

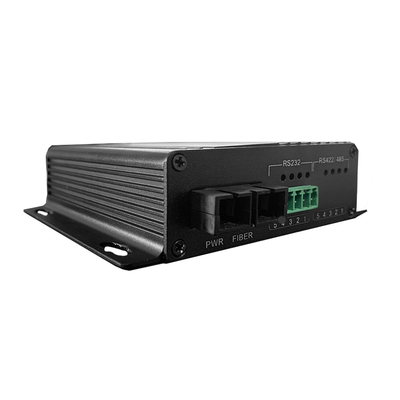

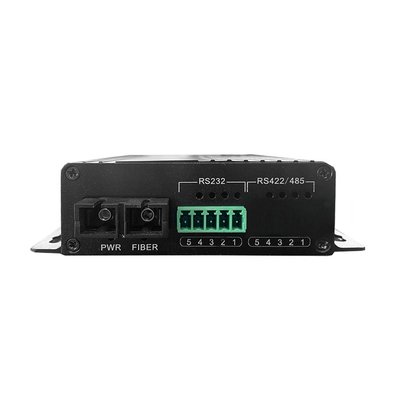

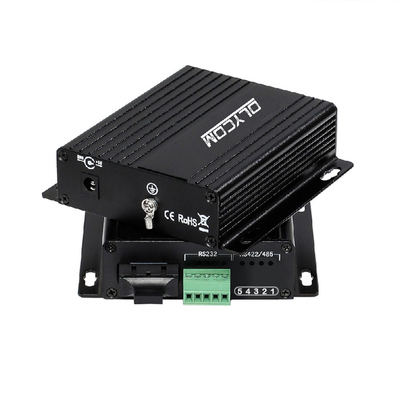

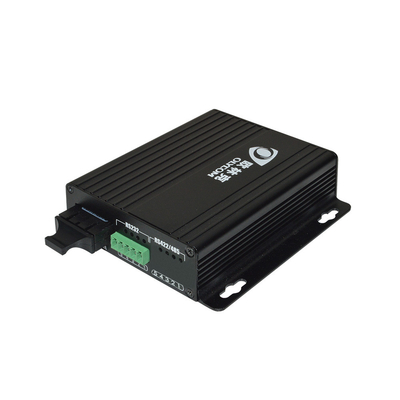

DIN-Rail industrial RS485 RS422 RS485 Datos de serie
al convertidor de fibra de fibra óptica
Características del producto del convertidor de fibra industrial
- Las demás máquinas de la partida 8411
- Extiende la transmisión RS232/RS-422/RS-485 hasta 2 km en MMF, 80 km en SMF
- Industrial Din Monte tamaño compacto, caja resistente
- Protege contra interferencias eléctricas y corrosión química
- Protección de sobretensiones y protección estática incorporada
- Diodos LED de diagnóstico y indicadores unitarios
- Amplio rango de temperaturas
Especificacióncon una capacidad de transmisión superior a 20 kHz
| Estándar |
La EIA/TIA RS232, RS-422, RS-485 también se utilizará. |
| Conector de fibra |
Estándar SC, ST/FC opcional |
| Distancia de la fibra |
Se trata de una serie de medidas que se aplican a las empresas que se encuentran en una situación de riesgo. |
| Conector en serie |
RS-232, RS-422, RS-485: el terminal de Fénix |
| Distancia en serie |
Puerto RS-232 15m, RS-422, RS-485: 1500 metros |
| Tasa de cambio |
0-120Kbps |
| Tasa de Baud |
300 Baud a 115.200 Baud |
| Se trata de un sistema de seguridad. |
D+, D-, GND |
| Se trata de un sistema de seguridad. |
R+, R-, T+, T-, GND |
| Se trata de un sistema de seguridad. |
En, fuera, GND |
| Capacidad |
2W, 9-52V |
| Protección estática |
Protección contra descargas eléctricas estáticas (ESD) de 15 KV |
| Protección contra sobretensiones |
Protección contra sobretensiones de 1500 W/seg |
| Temperatura de funcionamiento |
-40 °C a +70 °C |
| Temperatura de almacenamiento |
-40 °C a +85 °C |
| Humedad de almacenamiento |
5% a 90% no condescendientes |
| Las dimensiones |
114*93*35 mm |
| Peso |
0.35 kg/pc de peso neto |
Aplicación
Preguntas frecuentes:
1¿Hay algún software especial para usar este dispositivo o simplemente plug & play?
Una vez que el cable de fibra / señal serie tiene un problema, deja de funcionar.
2. ¿Tenemos que configurar para la tasa de baud (RS485)? Nuestros medidores MFM están utilizando 9600 o 19200 tasas de baud. ¿Funcionará para esas tasas de baud (cualquiera de las dos)?
(Olycom) Auto-detección / 300 Baud a 115,200 Baud. Así que no tienes que ajustar la tasa de baud.
3¿Cuál es la opción de fibra óptica?
(Olycom) módulo fijo o ranura SFP disponible. Para el módulo fijo, podría ser SC / FC / ST con diferentes distancias ((Singlemode o Multimode)
4¿Puedo tener sólo RS485 serie? RS232 no es necesario.
(Olycom) Sí, hay 3 tarjetas de PCB en serie disponibles, las opciones son
1, máximo 6*RS232 ((de 2 pines)
2, máximo 6*RS485 (de 2 pines)
3, Max 3* RS485/RS422 ((RS485 de 4 pines, RS422 de 2 pines)
4, Combinación: 1*RS485/RS422+4*RS232 (con 2 pines)
2*RS485/RS422+2*RS232 ((de dos pines)...
Con esas opciones flexibles, el módulo de fibra soporta tipo fijo o SFP como se dijo anteriormente
