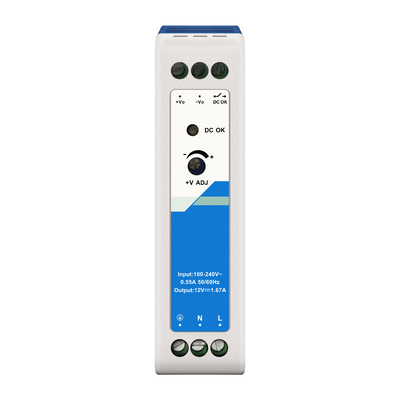

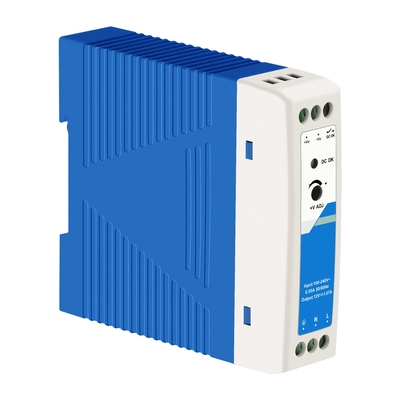

Fuente de alimentación DIN industrial 12V
Introducción
IM-DAC220/DC12V1.67A convierte AC220V a DC12V para interruptores PoE industriales con
- rentable
- eficiencia energética
- Voltaje de entrada universal 85 - 264 VCA o 120 - 370 VCC
- Acepta entrada de CA o CC (uso doble del mismo terminal)
- Rango de temperatura ambiente de funcionamiento: -30 ℃ a +70 ℃
- Alta eficiencia hasta 86%, alta confiabilidad
- Función CC OK
- Protección contra cortocircuitos de salida, sobrecorriente, sobretensión y sobretemperatura.
- Altitud de funcionamiento hasta 5000 m.
- Montaje en carril DIN TS-35/7,5 o 15
- Soporta voltaje de entrada de 305 VCA 5S.
- Seguridad según UL/EN/IEC/BS EN62368,UL61010,UL508
Con un buen rendimiento EMC, inmunidad al ruido y confiabilidad, podría garantizar un funcionamiento estable y continuo del sistema de automatización.
Datos técnicos
| Aporte |
| Artículo |
Condiciones de funcionamiento |
Mín. |
Tipo. |
Máx. |
Unidad |
| Rango de voltaje de entrada |
entrada de CA |
85 |
|
264 |
VACACIONES |
| entrada CC |
120 |
|
370 |
VCC |
| Frecuencia de voltaje de entrada |
entrada de CA |
47 |
|
63 |
Hz |
| Corriente de entrada |
115 VCA |
|
|
0,55 |
A |
| 230 VCA |
|
|
0,35 |
| Corriente de irrupción |
115 VCA (arranque en frío) |
|
20 |
|
| 230 VCA (arranque en frío) |
|
35 |
|
| Corriente de fuga |
240 VCA |
<0,5 mA |
| Conexión en caliente |
|
Indisponible |
| Producción |
| Artículo |
Condiciones de funcionamiento |
Mín. |
Tipo. |
Máx. |
Unidad |
| Precisión del voltaje de salida |
Rango de carga completa/48 V |
|
±1,0 |
|
% |
| Regulación de línea |
Carga nominal |
|
±1,0 |
|
| Regulación de carga |
230 VCA |
|
±1,0 |
|
| Carga mínima |
0 |
|
|
|
|
| Ondulación y ruido |
Ancho de banda de 20MHz
(valor pico a pico)
|
|
100 |
120 |
mV |
| Coeficiente de temperatura |
|
|
±0,03 |
|
%/℃ |
| Tiempo de espera |
115 VCA |
|
20 |
|
EM |
| 230 VCA |
|
50 |
|
| Señal CC OK |
Voltaje de salida ajustable
rango ADJ.
|
9-13,5 V/40 mA |
| Protección contra sobrecorriente |
|
≥125% Io, modo de corriente constante, autorrecuperación |
| Protección contra cortocircuitos |
|
Modo de corriente constante
se recupera automáticamente
después de eliminar la condición de falla
|
|
Protección contra sobretensión
|
|
≤16,2 V |
Hipo de voltaje de salida
|
| General |
| Artículo |
Condiciones de funcionamiento |
Mín. |
Tipo. |
Máx. |
Unidad |
|
Prueba de aislamiento
|
Aporte- |
Prueba de resistencia eléctrica durante 1 min., corriente de fuga <10 mA |
4000 |
|
|
VACACIONES |
| Entrada-Salida |
2000 |
|
|
| Producción- |
500 |
|
|
|
Aislamiento
Resistencia
|
Aporte- |
Voltaje de prueba: 500 VCC |
100 |
|
|
MΩ
|
| Entrada-Salida |
|
|
| Producción- |
|
|
| Temperatura de funcionamiento |
|
-30 |
|
+70 |
℃ |
| Temperatura de almacenamiento |
|
-40 |
|
+85 |
|
| Humedad de almacenamiento |
Sin condensación |
10 |
|
95 |
%RH |
| Humedad de funcionamiento |
20 |
|
90 |
| Frecuencia de conmutación |
230 VCA, 100% carga |
|
65 |
|
kilociclos |
| Reducción de potencia |
Operante
temperatura
reducción de potencia
|
50 ℃ a -70 ℃ |
2.5 |
|
|
%/℃ |
| Reducción del voltaje de entrada |
85 VCA-100 VCA |
1.33 |
|
|
%/VACACIONES |
| Estándar de seguridad |
|
El diseño se refiere a UL/EN/IEC/BS EN62368-1,
UL61010-1, UL508
|
| Clase de seguridad |
|
CLASE |
| MTBF |
MIL-HDBK-217F@25℃ |
>300.000h |
| Mecánico |
| Material de la caja |
Plástico, resistente al calor (UL94V-0) |
| Dimensión |
95,00 x 22,50 x 85,00 milímetros |
| Peso |
125 g (típico) |
| Método de enfriamiento |
Convección de aire libre |
Estándares de prueba y resultados
| Compatibilidad electromagnética |
| Emisiones |
CE |
CISPR32/EN55032 CLASE B |
| RE |
CISPR32/EN55032 CLASE B |
| corriente armónica |
IEC/EN61000-3-2 CLASE A |
| Inmunidad |
ESD |
CEI/EN 61000-4-2
Contacto ±6KV/Aire ±8KV
|
perfecto. Criterio A |
| RS |
CEI/EN 61000-4-3 10 V/m |
perfecto. Criterio A |
| EFT |
IEC/EN 61000-4-4 ±2KV |
perfecto. Criterio A |
| Aumento |
IEC/EN 61000-4-5 línea a línea ±2KV/línea a tierra ±4KV |
perfecto. Criterio A |
| CS |
IEC/EN61000-4-6 10 Vr.ms |
perfecto. Criterio A |
| PFFM |
IEC/EN61000-4-8 30A/m |
perfecto. Criterio A |
|
Caídas de tensión
Inmunidad a interrupciones breves y variaciones de tensión.
|
CEI/EN61000-4-11
100% caída 1 periodos
30% de caída 25 periodos (50Hz)
30 periodos (60Hz)
|
perfecto. Criterio B |
Nota
1. Con un voltaje de entrada de CA entre 85-100 VCA y una entrada de CC entre 120-140 VCC, la potencia de salida debe reducirse según las curvas de reducción de temperatura.
2.Este producto es adecuado para aplicaciones que utilizan refrigeración por aire natural.
Opciones de pedido
| IM-DAC220/DC12V1.67A |
CA 220 V a CC 12 V 1,67 A, 20 W, montaje en carril Din, -30 ℃ ~ 70 ℃ |
| IM-DAC220/DC24V1A |
CA 220 V a CC 24 V 1 A, 24 W, montaje en carril Din, -30 ℃ ~ 70 ℃ |
| IM-DAC220/DC48V2.5A |
CA 220 V a CC 48 V 2,5 A, 120 W, montaje en carril Din, -40 ℃ ~ 70 ℃ |
| IM-DAC220/DC48V5A |
AC220V a DC48V5A, 240W, montaje en riel Din, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V a DC48V10A, 480W, montaje en riel Din, -40℃～70℃ |
Preguntas frecuentes
1. ¿Qué significa "Riel DIN" y cómo se instala esta fuente de alimentación?
Riel DIN se refiere a un riel de montaje metálico estandarizado comúnmente utilizado en gabinetes eléctricos, paneles de control y tableros de distribución. Permite colocar los componentes en su lugar de forma rápida y segura sin necesidad de realizar perforaciones individuales o soportes personalizados.

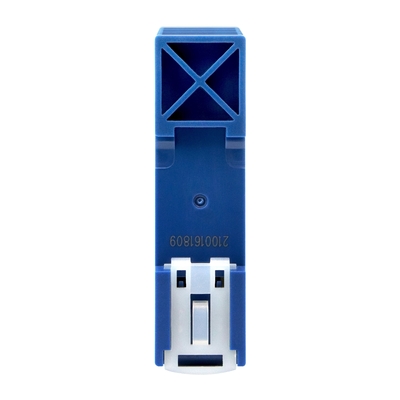

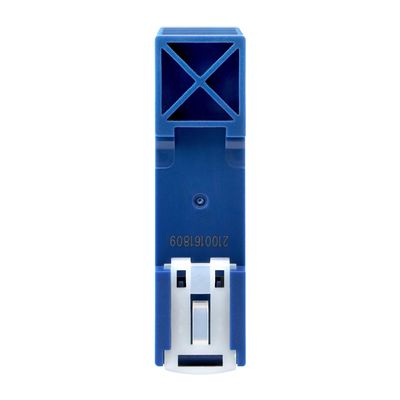

Nuestra fuente de alimentación de 12 V 1,67 A está diseñada con un clip para riel DIN incorporado en la parte posterior, lo que permite montarla en un riel DIN estándar de 35 mm en segundos. Esto hace que la instalación sea rápida, ordenada y fácil de mantener en entornos profesionales de construcción de paneles.
Se utiliza ampliamente en automatización industrial, sistemas de gestión de edificios, gabinetes de control de CCTV y cualquier aplicación donde se requiera una configuración de distribución de energía ordenada y confiable.
2. ¿Cuál es la potencia de salida de esta unidad? ¿Es suficiente para mi aplicación?
Esta fuente de alimentación ofrece una salida CC regulada de 12 V a 1,67 A, lo que da una potencia de salida total de aproximadamente 20 W.
Es muy adecuado para alimentar dispositivos como pequeños inyectores PoE, conmutadores de red, sensores, módulos de relé, controladores LED y otros equipos industriales de 12 V con demandas de energía moderadas.
Si su aplicación requiere mayor corriente o potencia, también ofrecemos fuentes de alimentación de riel DIN en una variedad de clasificaciones de salida. No dude en compartir sus requisitos de carga y podremos recomendarle el modelo más apropiado para su configuración.
3. ¿Es seguro utilizar esta fuente de alimentación en entornos industriales hostiles o exigentes?
Sí, nuestra fuente de alimentación de carril DIN está diseñada para satisfacer las demandas de los entornos industriales. Cuenta con una entrada de CA de amplio rango que normalmente acepta de 85 V a 264 V CA, lo que lo hace adecuado para su uso en diferentes países y regiones sin la necesidad de un selector de voltaje independiente.
La unidad incluye protecciones integradas contra sobretensión, sobrecorriente y cortocircuitos, lo que garantiza que tanto la fuente de alimentación como el equipo conectado permanezcan protegidos en condiciones anormales.
Está diseñado para funcionar de manera confiable en un amplio rango de temperaturas y cumple con las certificaciones de seguridad relevantes, lo que lo convierte en una opción confiable para el funcionamiento continuo las 24 horas del día, los 7 días de la semana en paneles de control, plantas de fábrica y recintos exteriores.
