Requisito del cliente
Un cliente que trabajaba en un proyecto de comunicación profesional de vehículos aéreos no tripulados necesitaba una solución de transmisión de fibra óptica de larga distancia con las siguientes especificaciones:
- Distancia de transmisión: 60 KM
- Conector óptico: interfaz ST
- Enlaces separados para control de vuelo y transmisión de video.
- Equipo ligero a bordo
- Comunicación estable de baja latencia
- Capacidad de interferencia antielectromagnética
El cliente ya había finalizado el concepto de implementación y necesitaba una arquitectura de comunicación confiable de doble fibra adecuada para sistemas industriales o de drones de largo alcance.
¿Por qué utilizar dos enlaces de fibra independientes en un dron?
Una de las preguntas más comunes de los integradores de drones es:
P: ¿Por qué no transmitir todo a través de un único enlace Ethernet?
En implementaciones reales de UAV, las señales de control y el tráfico de vídeo/datos tienen prioridades completamente diferentes.
1. Señales de control de vuelo
Protocolos de control como:
- CRSF (fuego cruzado)
- MAVEnlace UART
- Telemetría TTL
requerir:
- latencia ultrabaja
- comunicación bidireccional estable
- inquietud mínima
- alta confiabilidad
Incluso pequeñas interrupciones en la transmisión pueden afectar la estabilidad del vuelo.
2. Vídeo y datos de carga útil
Las transmisiones de video 4K, las cargas útiles de IA, los sensores de mapeo y las computadoras a bordo generan cargas de tráfico mucho mayores.
Si tanto el control como el vídeo comparten el mismo canal de comunicación, la congestión del ancho de banda o el almacenamiento en búfer de paquetes pueden introducir picos de latencia.
Por este motivo, muchos sistemas de drones profesionales separan físicamente:
- Enlace de control
- Enlace de vídeo/datos
utilizando fibras ópticas duales independientes.
Solución real utilizada en este proyecto
La arquitectura implementada utiliza:
1. Módulo de Fibra Óptica TTL para CRSF/Control de Vuelo
Modelo: Módulo de fibra TTL OM610-1V1T
Tarea principal:
- transmisión CRSF
- Telemetría UART TTL
- Comunicación del controlador de vuelo
- Transporte de señal de control remoto
Características clave:
- Admite comunicación óptica de larga distancia de hasta 60 km.
- Interfaz óptica ST
- Amplio voltaje DC5.5-26V
- Diseño liviano para instalación de UAV
- Transmisión óptica bidireccional de baja latencia
El módulo convierte señales seriales TTL en señales ópticas y las transmite a través de fibra monomodo.
Este enlace está dedicado a:
- mando a distancia
- telemetria
- datos gps
- estado de la batería
- comentarios de vuelo
sin interferencias del tráfico de vídeo.
2. Convertidor de fibra Gigabit Ethernet para transmisión de vídeo
Modelo: TA510-GE-X
Tarea principal:
- Transmisión de cámara 4K
- Redes de carga útil Ethernet
- Comunicación de cámara IP
- Transmisión de vídeo de la estación terrestre
Características clave:
- Ethernet adaptable de 10/100/1000 Mbps
- Interfaz de fibra ST
- Latencia de reenvío de corte por debajo de 0,9 μs
- Tamaño compacto 70×25×15 mm
- Consumo de energía inferior a 1W
- Entrada directa de batería DC5-24V
El convertidor de fibra Ethernet maneja aplicaciones de gran ancho de banda como:
- Vídeo H.264/H.265 4K
- Computación de borde con IA
- Cargas útiles de mapeo
- Red de sensores
P: ¿Es suficiente Gigabit Ethernet para vídeo 4K con drones?
Sí, mLa mayoría de los sistemas de vídeo UAV 4K utilizanH.264/H.265 codificación de compresión.
Las tasas de bits típicas son:
incluso para transmisiones de alta calidad.
Un enlace Ethernet óptico gigabit proporciona un rendimiento utilizable de casi 900 Mbps, lo que deja un margen de ancho de banda significativo para:
- múltiples canales de vídeo
- telemetria
- datos de IA
- cargas útiles del sensor
¿Por qué el cliente eligió los conectores de fibra ST?
P: ¿Por qué utilizar ST en lugar de SC o LC?
Para muchos proyectos industriales y de implementación en campo, se prefieren los conectores ST porque:
- estructura segura con cierre giratorio
- resistente a la vibración
- confiable en ambientes al aire libre
- fácil manejo en campo
- comúnmente utilizado en sistemas de fibra industriales
Esto hace que los conectores ST sean prácticos para:
- sistemas UAV atados
- estaciones terrestres móviles
- implementación al aire libre
- plataformas de inspección industrial
Aplicaciones típicas de UAV para enlaces de fibra dual
Este tipo de arquitectura se utiliza comúnmente en:
- Drones atados
- UAV FPV de largo alcance
- Drones de inspección industrial
- Inspección de líneas eléctricas
- Vigilancia fronteriza
- UAV para minería y yacimientos petrolíferos
- Sistemas de comunicación antiinterferencias de estilo militar.
La comunicación por fibra óptica ofrece importantes ventajas sobre los enlaces de RF tradicionales:
- sin interferencias electromagnéticas
- transmisión estable de larga distancia
- baja latencia
- mayor seguridad
- sin congestión del espectro de RF

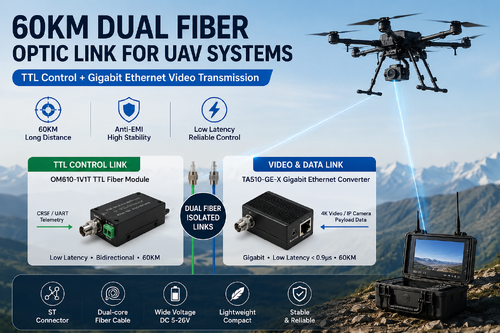

Estructura de implementación final
La solución del cliente final utiliza:
- Cable de fibra reforzada con Kevlar de doble núcleo
- Un núcleo óptico para control TTL/CRSF
- Un núcleo óptico para vídeo Gigabit Ethernet
- Transmisión óptica monomodo de 60 KM.
- Conectores ópticos ST
- Vías de comunicación independientes y aisladas.
Esta arquitectura mejora significativamente la confiabilidad de la comunicación y es especialmente adecuada para plataformas UAV profesionales que operan en entornos electromagnéticos complejos.
Preguntas frecuentes (FAQ)
P: ¿Puede el módulo óptico TTL admitir CRSF?
Sí. El módulo admite comunicación TTL UART y es adecuado para la transmisión CRSF utilizada en sistemas FPV y UAV profesionales.
P: ¿Puede el convertidor Ethernet transmitir vídeo 4K?
Sí. El ancho de banda Gigabit Ethernet es totalmente suficiente para transmisiones de vídeo comprimidas 4K H.264/H.265.
P: ¿Qué distancia de transmisión se admite?
Las distancias opcionales incluyen:
dependiendo de la configuración óptica.
P: ¿Puede el sistema funcionar directamente con baterías de drones?
Sí. Ambos módulos admiten una amplia entrada de voltaje de CC y pueden alimentarse directamente desde sistemas de baterías de UAV.
P: ¿Por qué separar los enlaces de control y vídeo?
Porque el control de vuelo requiere una latencia ultrabaja y una alta estabilidad, mientras que el tráfico de vídeo consume un ancho de banda mucho mayor. El aislamiento físico mejora la confiabilidad y evita interferencias entre tipos de señales.
