Antecedentes del proyecto
Como parte de un programa nacional de modernización de la infraestructura de seguridad, una agencia gubernamental en Singapur actualizó su red de CCTV analógica heredada para mejorar la confiabilidad de la transmisión,simplificar el seguimiento centralizado, y mejorar el mantenimiento del sistema a largo plazo.
Aunque las cámaras de vigilancia siguieron siendo analógicas, la red de transmisión requería un medio de comunicación más robusto capaz de eliminar las interferencias electromagnéticas.apoyo a la gestión centralizada de equipos, y garantizar un funcionamiento estable en entornos críticos para la misión.
Para satisfacer estos requisitos, el proyecto adoptó los métodos de OLYCOM.Convertidor de vídeo de fibra ópticaSolución con transmisores independientes, receptores montados en rack y un chasis centralizado de 18 ranuras para la agregación de equipos.
Desafíos del proyecto
Los sistemas de vigilancia gubernamentales exigen una fiabilidad significativamente mayor que las implementaciones comerciales convencionales de CCTV.
- Las cámaras analógicas existentes debían mantenerse para minimizar los costos de reemplazo.
- Las señales de video tenían que ser transmitidas a través de fibra óptica sin degradación.
- El centro de monitorización requería la instalación centralizada de equipos para un mantenimiento simplificado.
- Se necesitaban múltiples canales de vigilancia para gestionarlos de manera eficiente dentro de una sala de control compacta.
- El sistema de transmisión tenía que funcionar de forma continua con un mantenimiento mínimo.
- Una calidad de vídeo estable era esencial para las operaciones de seguridad gubernamentales a largo plazo.
Por lo tanto, el equipo de ingenieros eligió una arquitectura de transmisión de video de fibra óptica en lugar del cableado coaxial tradicional.
Solución de OLYCOM

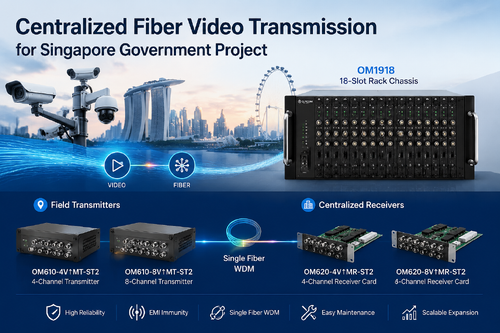

El proyecto utilizó una combinación de transmisores independientes, receptores montados en rack y un chasis de rack de 18 ranuras para construir un sistema de transmisión de video analógico centralizado.
Productos desplegados
Transmisores de vídeo
OM610-4V↑MT-ST2
- Transmisor de fibra óptica de vídeo analógico de 4 canales
- Tipo independiente
- Multimodo de fibra única
- Conector óptico ST
- 2 km Distancia de transmisión
OM610-8V↑MT-ST2
- Transmisor de vídeo analógico de 8 canales con fibra óptica
- Tipo independiente
- Multimodo de fibra única
- Conector óptico ST
- 2 km Distancia de transmisión
Receptores de vídeo
OM620-4V↑MR-ST2
- Receptor de fibra óptica de vídeo analógico de 4 canales
- Tipo de tarjeta de rack
OM620-8V↑MR-ST2
- Receptor de vídeo analógico de 8 canales de fibra óptica
- Tipo de tarjeta de rack
Equipo central
OM1918
- Estante de conversión óptica de vídeo de 18 ranuras
- Entrada de energía AC100 ∼ 240 V
- Instalación de tarjetas intercambiables en caliente
- Gestión centralizada de las estanterías
Arquitectura del sistema
Cada ubicación de vigilancia instaló transmisores de vídeo de fibra óptica independientes cerca de las cámaras analógicas.
Los transmisores convertían múltiples canales de video analógicos en señales ópticas y las transmitían a través de una sola fibra multimodo utilizando la tecnología WDM.
En la sala de monitoreo central, se instalaron tarjetas receptoras de tipo rack dentro del chasis de 18 ranuras OM1918.
Esta arquitectura permitió que todos los canales de video entrantes de diferentes ubicaciones de campo fueran terminados, organizados y administrados dentro de un solo rack de equipos.
En comparación con el despliegue de docenas de receptores de escritorio independientes, la solución montada en el bastidor redujo significativamente el espacio del gabinete al tiempo que simplifica la futura expansión y mantenimiento.
El diseño de doble potencia del rack OM1918 también mejoró la disponibilidad del sistema, una consideración importante para la infraestructura de vigilancia del gobierno que opera las 24 horas.
¿Por qué una arquitectura de racks de 18 ranuras?
Uno de los aspectos más destacados del diseño de este proyecto fue la adopción de un chasis de receptor centralizado en lugar de múltiples receptores independientes.
La arquitectura de rack de 18 ranuras proporcionó varias ventajas operativas:
Gestión centralizada del equipo
Todas las tarjetas receptoras se instalaron dentro de un recinto de rack, lo que permitió a los ingenieros monitorear, reemplazar o expandir los módulos sin molestar el equipo adyacente.
Mayor fiabilidad del sistema
La doble fuente de alimentación CA redujo el riesgo de interrupción del servicio al tiempo que apoyaba operaciones de vigilancia continua las 24 horas del día, los 7 días de la semana.
Optimización del espacio
Un solo chasis OM1918 acomodó múltiples tarjetas receptoras, reduciendo en gran medida la ocupación del rack en comparación con los dispositivos independientes.
Mantenimiento simplificado
Los módulos de receptores con enchufe en caliente permitieron al personal de mantenimiento reemplazar tarjetas individuales sin apagar el sistema de vigilancia completo.
Escalabilidad futura
Se podrían instalar tarjetas receptoras adicionales a medida que se añadieran cámaras de vigilancia, protegiendo la inversión a largo plazo del cliente.
Ventajas técnicas
La solución de conversión de vídeo de fibra óptica desplegada ofrece varios beneficios técnicos que son particularmente valiosos en proyectos de seguridad gubernamentales.
Transmisión de vídeo sin comprimir
El sistema ofrece video analógico codificado digitalmente de 8 bits sin compresión, preservando la calidad de imagen para vigilancia y grabación de pruebas.
Inmunidad a las interferencias electromagnéticas
A diferencia del cable coaxial, la transmisión de fibra óptica es inmune a EMI y RFI, por lo que es ideal para instalaciones cerca de infraestructura eléctrica y entornos urbanos.
Transmisión WDM de fibra única
Mediante la utilización de la tecnología WDM, la comunicación bidireccional se logra a través de una sola fibra óptica, reduciendo el consumo de recursos de fibra al tiempo que simplifica la instalación.
Despliegue de plug-and-play
No se requiere ajuste óptico ni configuración complicada, lo que permite una instalación rápida y minimiza el tiempo de puesta en marcha.
Video de calidad de transmisión
La solución admite los formatos de video NTSC, PAL y SECAM manteniendo una calidad de imagen estable a lo largo de la distancia de transmisión.
Operación gubernamental continua
Con un diseño de grado industrial, indicadores de estado LED, gestión centralizada de racks y alta fiabilidad del sistema, la solución es adecuada para redes de vigilancia de misión crítica.
Resultados del proyecto
Tras el despliegue, la red de vigilancia gubernamental logró varias mejoras operativas.
El centro de monitoreo centralizado se hizo significativamente más fácil de gestionar debido a la adopción de tarjetas receptoras montadas en racks.
La transmisión por fibra óptica eliminó las interferencias y la degradación de la señal comúnmente asociadas con las instalaciones coaxial analógicas de larga distancia.
La eficiencia del mantenimiento mejoró porque los técnicos pudieron identificar rápidamente el estado del módulo a través de indicadores LED y reemplazar las tarjetas de receptor individuales sin afectar a los canales restantes.
La arquitectura modular también preparó la red de vigilancia para la futura expansión de cámaras sin requerir modificaciones importantes de la infraestructura.
Lo más importante,La agencia gubernamental obtuvo una plataforma de transmisión de video analógica altamente confiable capaz de soportar la monitorización continua de la seguridad con calidad de imagen estable y mantenimiento simplificado.
Conclusión
Para las organizaciones que continúan operando una infraestructura de CCTV analógica mientras requieren una mayor confiabilidad de transmisión, gestión centralizada y escalabilidad a largo plazo, OLYCOMConvertidor óptico de vídeoLa solución proporciona una ruta de migración eficiente.
Al combinar transmisores de campo independientes, tarjetas de receptor montadas en el bastidor y el chasis OM1918 de 18 ranuras,Este proyecto del gobierno de Singapur demuestra cómo el video analógico puede ser transportado de forma confiable a través de fibra mientras se logra una gestión centralizada de equipos profesional.
Ya sea que se despliegue en instalaciones gubernamentales, centros de transporte, servicios públicos, plantas industriales o infraestructura crítica, las soluciones de vídeo analógico sobre fibra de OLYCOM ofrecen un rendimiento confiable,mantenimiento simplificado, y la ampliación flexible de las redes de vigilancia modernas.
