Descripción general del proyecto
Un operador regional de radiodifusión y telecomunicaciones necesitaba un sistema de transmisión óptica fiable para interconectar dos importantes centros de servicios situados a aproximadamente 200 km de distancia.
El objetivo era construir una red de transporte óptico de nivel de operador capaz de soportar múltiples servicios de misión crítica, incluida la transmisión de televisión digital, el acceso a Internet de banda ancha, los servicios interactivos de IPTV y la transmisión de datos.
Para garantizar una alta disponibilidad y escalabilidad futura, el operador implementó una arquitectura de transmisión de fibra de doble ruta basada en tecnologías avanzadas.OTN (Red de Transporte Óptico),DWDM (multiplexación por división de longitud de onda densa)y tecnologías de transmisión óptica CWDM.
La solución proporciona transporte óptico de alta capacidad, expansión de longitud de onda flexible y protección multicapa para garantizar la prestación de servicios ininterrumpida en toda la red.
Desafíos de la red
Transmisión de fibra a larga distancia con requisitos de alta confiabilidad
La distancia de transmisión entre las dos ubicaciones de servicio superó los 200 km, lo que requirió una solución de transporte óptico robusta capaz de mantener una calidad de señal estable en múltiples tramos de fibra.
La infraestructura de fibra existente estaba compuesta por:
Ruta primaria de fibra óptica:
- Aproximadamente 195 km de distancia total.
- 6 tramos ópticos
- Múltiples sitios intermedios disponibles para amplificación óptica
Ruta de fibra de protección secundaria:
- Aproximadamente 213 km de distancia total.
- 10 tramos ópticos
- Múltiples ubicaciones de amplificación de respaldo
La red necesitaba proporcionar:
- Transmisión de alta disponibilidad
- Conmutación de protección automática
- Entrega de servicios de baja latencia
- Capacidad futura de expansión del ancho de banda
- Soporte para múltiples interfaces de servicio

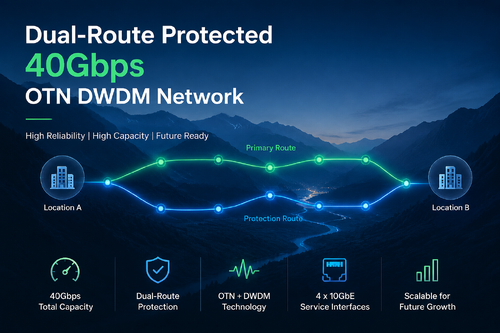

Arquitectura de la solución
Sistema de transmisión OTN + DWDM protegido de ruta dual
La solución implementada adopta una arquitectura de ruta óptica dual utilizando equipos de transmisión basados en OTN combinados con tecnología de multiplexación de longitud de onda DWDM.
La arquitectura de red incluye:
- Plataforma de red de transporte óptico (OTN)
- Sistema de multiplexación por división de longitud de onda DWDM
- Protección de línea óptica (OLP)
- Módulos de amplificación óptica
- Sistema integrado de gestión de red.
El sistema crea una ruta de protección independiente entre las dos ubicaciones centrales, lo que garantiza un funcionamiento continuo incluso en caso de cortes de fibra o fallas en los equipos ópticos.
Capacidad de transmisión y soporte de servicio
Transporte óptico de 10 GbE de alta capacidad
El sistema admite una capacidad de transmisión mínima de 40 Gbps, con expansión de longitud de onda escalable para el crecimiento futuro de la red.
La implementación actual del servicio incluye:
|
Tipo de servicio
|
Requisito de ancho de banda
|
Interfaz
|
Cantidad
|
|
Transmisión de audio y televisión digital
|
3Gbps
|
10GbE
|
2
|
|
Acceso a Internet de banda ancha
|
10Gbps
|
10GbE
|
1
|
|
Servicios de datos
|
10Gbps
|
10GbE
|
1
|
|
Capacidad Total
|
40Gbps
|
10GbE
|
4
|
Cada sitio proporciona múltiples interfaces de servicio de 10 GbE, lo que permite una agregación y transporte de servicios flexibles.
Características técnicas clave
1. Transmisión óptica de larga distancia basada en DWDM
El sistema soporta:
- Operación de longitud de onda en banda C y banda L
- Planificación de longitud de onda compatible con ITU-T G.694.1
- Espaciado de canales de 50 GHz/100 GHz
- Mínimo 8 canales de longitud de onda
- Capacidad de 10 Gbps o superior por longitud de onda
La arquitectura DWDM permite la utilización eficiente de los recursos de fibra existentes sin implementación de fibra adicional.
2. Protección de red multicapa
Para mejorar la confiabilidad de la red, se implementan múltiples mecanismos de protección:
Protección de la capa óptica
- Protección de línea óptica 1+1
- Protección de ruta de fibra dual
- Conmutación automática de ruta óptica
Protección de la capa de transporte
- Protección del canal OTN
- Protección de nivel de servicio
- Mecanismo de recuperación de tráfico
La arquitectura de protección completa garantiza una recuperación rápida y minimiza la interrupción del servicio.
3. Tecnología avanzada de amplificación óptica
Para la transmisión a larga distancia, se despliegan módulos amplificadores ópticos en ubicaciones intermedias.
Las capacidades clave incluyen:
- Control automático de ganancia (AGC)
- Obtenga optimización de planitud
- Equilibrio de potencia óptica multicanal
- Amplificación estable de señal de larga distancia
Estas funciones mantienen un rendimiento óptico constante en diferentes longitudes de onda y distancias de transmisión.
4. Monitoreo y gestión integral de la red
El sistema de transporte óptico integra capacidades de monitoreo centralizado.
La plataforma de gestión proporciona seguimiento en tiempo real de:
- Niveles de potencia óptica
- Estado del láser
- Información de temperatura
- Calidad de la señal óptica
- Tasa de error de bits (BER)
- Estado de funcionamiento del equipo
El sistema soporta:
- Monitoreo basado en SNMP
- Gestión remota de redes
- Análisis de desempeño
- Informe de alarma de fallo
Rendimiento y confiabilidad
El sistema de transporte óptico implementado ofrece un rendimiento de nivel de operador con:
- Rendimiento de BER mejor que 10⁻¹²
- Alto aislamiento de canal
- Transmisión de longitud de onda estable
- Conmutación de protección rápida
- Disponibilidad de red 24 horas al día, 7 días a la semana
La arquitectura de hardware modular permite futuras actualizaciones sin reemplazar la infraestructura de transmisión existente.
Escalabilidad y expansión futura
La solución se diseñó teniendo en mente la evolución de la red a largo plazo.
Las posibilidades de actualización futuras incluyen:
- Canales de longitud de onda crecientes
- Ampliación de la capacidad de transmisión
- Admite interfaces ópticas de mayor velocidad
- Agregar tarjetas de servicio adicionales
- Migrando hacia redes OTN de mayor capacidad
La plataforma flexible permite a los operadores ampliar el ancho de banda de acuerdo con los requisitos futuros de servicios multimedia y de banda ancha.
Entorno de implementación
El equipo de transporte óptico admite condiciones operativas de nivel de telecomunicaciones:
- Instalación estándar montada en bastidor
- Compatibilidad con fuente de alimentación de 220 V CA
- Amplio rango de temperatura de funcionamiento
- Diseño industrial de alta confiabilidad
El sistema es adecuado para:
- Redes de difusión
- Redes troncales de telecomunicaciones
- Redes de comunicación gubernamentales.
- Redes de fibra de servicios públicos
- Infraestructura óptica de misión crítica
Escenario de aplicación
Este proyecto demuestra cómo se puede utilizar la tecnología de transmisión óptica OTN y DWDM para construir una red de comunicación de larga distancia confiable para:
- Transmisión de televisión digital
- Entrega de servicios IPTV
- Transporte de Internet de banda ancha
- Comunicación de datos empresariales
- Conectividad troncal regional de telecomunicaciones
Al combinar protección de fibra de ruta dual, multiplexación de longitud de onda y gestión óptica inteligente, la solución proporciona una infraestructura de transporte óptico escalable y de alta disponibilidad.
Aspectos destacados del proyecto
✓ Red de transmisión de fibra de largo recorrido de más de 200 km
✓ Arquitectura de protección de ruta de fibra dual
✓ Capacidad de transporte óptico de 40 Gbps
✓ Múltiples interfaces de servicio de 10GbE
✓ Solución de transmisión integrada OTN + DWDM
✓ Protección de línea óptica (OLP) para alta disponibilidad
✓ Gestión de red de nivel de operador
✓ Capacidad de expansión de ancho de banda preparada para el futuro
