1. Antecedentes del proyecto
Un cliente de infraestructura de servicios públicos necesitaba una red de vigilancia industrial confiable para un sitio al aire libre distribuido geográficamente que incluyera:
- Zonas de distribución eléctrica
- Cerco perimetral
- Puntos de control de monitoreo remoto
- Refugios de equipos
- Puertas de control de acceso
- Áreas de almacenamiento al aire libre
Debido a que las ubicaciones de monitoreo estaban repartidas en un área grande, la implementación tradicional de Ethernet de cobre no era práctica debido a:
- Limitaciones de distancia de transmisión
- Alto riesgo de exposición a rayos
- Interferencia electromagnética de equipos industriales.
- Condiciones ambientales exteriores
- Dificultad en la distribución centralizada de energía.
El cliente solicitó específicamente una solución capaz de:
- Transmisión de fibra de larga distancia
- Fiabilidad de grado industrial
- Gestión de vigilancia centralizada
- Soporte PoE para múltiples cámaras IP
- Expansión futura escalable
- Operación estable en ambientes exteriores hostiles
Para cumplir con estos requisitos, el proyecto adoptó una arquitectura Ethernet industrial basada en fibra utilizando:
IM-FP888GWcomo el interruptor de agregación central
IM-FP21008GWcomo interruptor de distribución PoE para exteriores
IM-WP054GEcomo el interruptor de acceso de borde compacto
La solución final creó una robusta red troncal de CCTV industrial adecuada para monitoreo de seguridad perimetral y de servicios públicos las 24 horas, los 7 días de la semana.
2. Arquitectura de la solución
Diseño de red central:la solución se dividió en tres capas:
| Capa |
Dispositivo |
Función |
| Capa de agregación central |
IM-FP888GW |
Agregación de fibras y gestión de la red troncal |
| Capa de distribución |
IM-FP21008GW |
Distribución de cámaras PoE para exteriores |
| Capa de borde |
IM-WP054GE |
Pequeños grupos de cámaras locales |

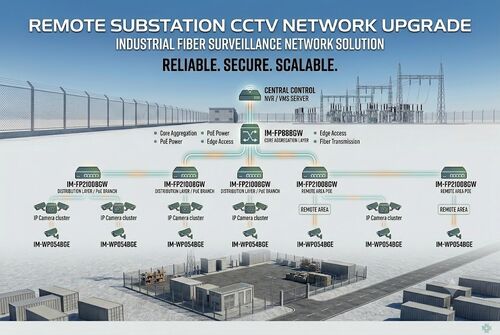

3. Topología de red
4. Funciones del dispositivo
A. Capa de agregación central: IM-FP888GW
Esteconmutador ethernetSirve como centro de agregación de fibra de la red de vigilancia.
Ventajas clave
- 8 puertos de fibra SFP Gigabit
- Arquitectura industrial gestionada
- VLAN y gestión del tráfico
- Agregación de fibras de larga distancia
- Soporte de protección de anillo
- Protección CEM industrial
- Despliegue de carril DIN
El IM-FP888GW agrega todo el tráfico de vigilancia remota y se conecta directamente a la plataforma NVR/VMS.
Está especialmente indicado para:
- Subestaciones de servicios públicos
- Transporte inteligente
- Campus industriales
- Entornos mineros
- Instalaciones de petróleo y gas
El dispositivo admite un funcionamiento de nivel industrial y una protección reforzada para entornos hostiles.
B. Capa de Distribución: IM-FP21008GW
Este modelo se implementa en gabinetes exteriores y postes de vigilancia remota.
Características clave
- 8 × puertos Gigabit PoE
- 2 × enlaces ascendentes de fibra SFP
- Soporte IEEE802.3af/at/bt
- Salida PoE de hasta 90 W
- Rango de temperatura industrial
- Soporte de anillo ERPS
- Gestión VLAN/QoS/SNMP
- Protección contra sobretensiones
EsteConmutador DIN PoEalimenta dispositivos de alto consumo como:
- cámaras PTZ
- Cámaras térmicas IR
- AP inalámbricos
- Cámaras de borde con IA
También proporciona enlaces ascendentes de fibra redundantes para una operación de vigilancia ininterrumpida.
C. Capa de cámara perimetral: IM-WP054GE
Este interruptor compacto es ideal para grupos de cámaras pequeños.
Ejemplos de implementación
- Entrada al estacionamiento
- Sección de vigilancia de vallas
- Pequeño almacén
- Estación de guardia
- Despliegue temporal al aire libre
Ventajas clave
- Operación plug-and-play
- Enlace descendente PoE de 4 puertos
- enlace ascendente gigabit
- Vivienda industrial compacta
- Montaje en carril DIN
- Protección contra sobretensiones de 6KV
- Diseño industrial de amplia temperatura.
Este modelo reduce la complejidad de la implementación y al mismo tiempo mantiene la confiabilidad industrial.
5. ¿Por qué la fibra es fundamental en las redes CCTV?
La transmisión por fibra ofrece importantes ventajas sobre Ethernet de cobre en sistemas de vigilancia industrial:
| Ventaja de la fibra |
Beneficio práctico |
| Larga distancia |
Hasta decenas de kilómetros |
| Inmunidad EMI |
Operación estable cerca de maquinaria pesada |
| Aislamiento de rayos |
Daño reducido al equipo |
| Alto ancho de banda |
Admite múltiples cámaras HD/4K |
| Estabilidad de la red |
Menor pérdida de paquetes |
| Escalabilidad |
Fácil expansión futura |
Al combinar conmutadores PoE industriales con enlaces ascendentes de fibra, el cliente logró un suministro de energía confiable y una transmisión estable a larga distancia.
6. Beneficios reales de la implementación
Después de la implementación, el cliente logró:
- Operación de vigilancia estable 24 horas al día, 7 días a la semana
- Mantenimiento simplificado
- Complejidad reducida del gabinete exterior
- Monitoreo centralizado
- Solución de problemas más rápida
- Ampliación futura más sencilla
- Menor riesgo de tiempo de inactividad
El diseño industrial también mejoró significativamente la confiabilidad del sistema en ambientes exteriores con alta temperatura y alta humedad.
7. Escenarios de aplicación recomendados
Esta arquitectura es muy adecuada para:
- Vigilancia inteligente de la ciudad
- Fábricas industriales
- Subestaciones de servicios públicos
- Granjas solares
- Campos de petróleo y gas
- Vigilancia ferroviaria
- Vigilancia portuaria
- Operaciones mineras
- Seguridad del campus
- Monitoreo de carreteras
8. Conclusión
Combinando:
- IM-FP888GW
- IM-FP21008GW
- IM-WP054GE
El cliente construyó con éxito una red de vigilancia industrial escalable con:
- Transmisión de fibra de larga distancia
- Entrega PoE confiable
- Protección de grado industrial
- Gestión centralizada
- Escalabilidad preparada para el futuro
Esta solución demuestra cómo las tecnologías industriales de transmisión de fibra y Ethernet pueden mejorar significativamente el rendimiento y la confiabilidad de la infraestructura CCTV moderna.
