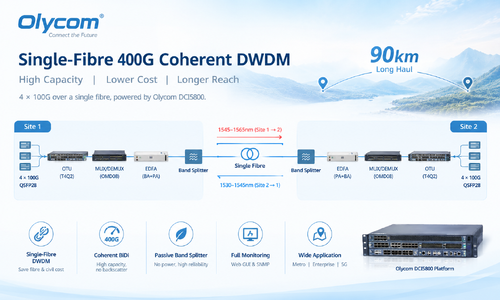

La clave para habilitar la transmisión coherente de fibra única es el Divisor de Banda, que divide la banda C en dos bandas de longitud de onda separadas:
Banda roja (1545–1565 nm) — transporta tráfico del Sitio 1 al Sitio 2
Banda azul (1530–1545 nm) — transporta tráfico del Sitio 2 al Sitio 1
- El módulo CFP2 coherente de 400G en sí mismo es un transceptor BiDi: utiliza un único puerto óptico, con Tx en la banda roja y Rx en la banda azul.
- Esto elimina el problema de la retrodispersión a nivel del transceptor, mientras que el Divisor de Banda proporciona aislamiento pasivo de longitud de onda en el lado de la línea.
No se requieren fibras especiales ni componentes activos para lograr la separación bidireccional.¿Por qué DWDM de Fibra Única?P: ¿Por qué elegir fibra única en lugar de una implementación convencional de doble fibra?
El DWDM de fibra única reduce a la mitad los requisitos de infraestructura de fibra, reduciendo directamente tanto los costos de fibra arrendada como los gastos de obras civiles.
Para rutas de larga distancia donde la disponibilidad de fibra es limitada o costosa, esto representa un ahorro operativo y de capital significativo.
El Divisor de Banda es un componente totalmente pasivo sin requerimiento de energía, lo que añade una complejidad insignificante y permite la arquitectura de fibra única.
Combinada con transceptores BiDi coherentes, la solución ofrece una capacidad de 400G con la misma huella de fibra que un sistema tradicional de canal único.
Parámetros Clave de Implementación
Distancia del Tramo: 90 km
Pérdida del Tramo: ~25 dB
Capacidad del Lado de Línea: 400G (4 × 100G agregados)
Tipo de Transceptor: CFP2 BiDi Coherente de 400G
Interfaces de Cliente: 4 × 100G QSFP28 (100GBASE-LR4)
Amplificación: OBA20/G12 (Booster) + OPA16/G20 (Pre-amplificador) por dirección
Mux/Demux: OMD08 — DWDM de 8 canales C21–C28 de 100 GHz
Tecnología de Fibra Única: Divisor de Banda (separación roja/azul de banda C)
Gestión: OM5800 NMS a través de GUI Web y SNMP
Expansión de Aplicaciones: Más allá de los Enlaces Punto a Punto
Si bien esta implementación se centró en un enlace de larga distancia punto a punto, la misma plataforma OM5800 y el enfoque BiDi de fibra única son aplicables en una variedad de escenarios de red.
1. Redes Metropolitanas y Regionales
Los enlaces de ciudad a ciudad o de interconexión de centros de datos donde la fibra es escasa se benefician directamente del DWDM de fibra única, duplicando la capacidad efectiva en la infraestructura existente.
2. Redes Empresariales y de Campus
Las organizaciones con fibra oscura limitada entre campus o edificios pueden utilizar DWDM de fibra única para maximizar el ancho de banda sin desplegar fibra adicional.
3. Backhaul Móvil y Fronthaul 5G
A medida que las redes 5G escalan, los enlaces de fronthaul y backhaul requieren cada vez más transporte de baja latencia y alta capacidad. El DWDM coherente de fibra única proporciona una ruta de actualización eficiente sin cambios importantes en la infraestructura de fibra.
Preguntas Frecuentes
P: ¿Cómo resuelve el Divisor de Banda el problema de la retrodispersión?
El Divisor de Banda asigna cada dirección de transmisión a una porción diferente de la banda C — roja (1545–1565 nm) y azul (1530–1545 nm). Debido a que el transceptor CFP2 BiDi transmite y recibe en diferentes bandas de longitud de onda, su propia luz retrodispersada cae fuera de la banda de recepción y se filtra, evitando interferencias.
P: ¿Es el Divisor de Banda un componente activo?
No. El Divisor de Banda es totalmente pasivo — no requiere energía y no introduce puntos de fallo activos. Esto contribuye a la fiabilidad general de la solución de fibra única.
P: ¿Se puede gestionar la plataforma OM5800 de forma remota?
Sí. El NMS OM5800 proporciona una GUI basada en web para la monitorización en tiempo real de todos los parámetros del transceptor, incluyendo la potencia Tx/Rx por canal, umbrales de alarma, temperatura, voltaje y estado LOS. También se admite la integración de sondeo SNMP para sistemas de gestión de red automatizados.
P: ¿Qué interfaces de cliente se admiten?
La tarjeta OTU T4Q2 admite interfaces de cliente 4 × 100G QSFP28, que se agregan en una única señal de lado de línea CFP2 coherente de 400G. La plataforma también admite configuraciones de mayor capacidad para el crecimiento futuro de la red.
