Diseño modular compacto Solución DWDM 400G/800G de parada única
Resumen del producto
OM5800 es una plataforma de transmisión OTN DCI innovadora líder en la industria lanzada por OLYCOM.
El OM5800 tiene las características de tamaño pequeño, acceso a servicios de gran capacidad, transmisión a larga distancia, interfaz gráfica web de operación y gestión sencilla y conveniente,funcionamiento fiable y ahorro de energía y reducción de emisiones, que satisface eficazmente las necesidades de transmisión de interconexión de centros de datos de usuarios de larga distancia y de gran ancho de banda.
El OM5800 cuenta con un diseño modular que permite tanto el desacoplamiento óptico-eléctrico para reducir costos como la gestión integrada dentro del mismo chasis.
Con las capacidades de SDN, crea una arquitectura de red inteligente y abierta.
El sistema admite la interfaz de modelo YANG basada en el protocolo NetConf/YANG, al tiempo que ofrece múltiples métodos de gestión, incluidas Web GUI, CLI, NetConf y SNMP para operaciones optimizadas.
Características clave
1Integración muy alta:
1U y 2U Chasis, 2U soporta 4*1,6T slots de servicio, 1U soporta 2*1,6T slots de servicio; la tarjeta de servicio es compatible
En el lado del cliente:
Apoya GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE etc ((ver los detalles de la tarjeta para más detalles)
Lado de la línea:
Soporta 100G/200G/400G/800Gbps por onda
2Capacidad ultra grande:
Un solo chasis puede soportar hasta 6,4 T de capacidad de servicio, alcanzando el nivel líder de la industria
3Operaciones de extrema simplicidad:
Definición flexible, mantenimiento inteligente de la interfaz gráfica web,
mejorar la operabilidad de la operación remota y
mantenimiento
Soporta puerto de red remoto y puerto serie
acceso y admite reinicio remoto frío y caliente
Apoya la actualización remota del chasis y la tarjeta, la importación remota de la configuración y la descarga remota del registro
4Diseño de caja blanca:
Soporte para protocolos Netconf basados en el modelo Yang
Interfaz gráfica web/CLI/SNMP
Esperar a la interfaz de gestión abierta, soporte de API abierta, y darse cuenta de desacoplamiento de gestión
5. Adecuado para el centro de datos y el ambiente de la sala de máquinas:
Apoyar el enchufe en caliente del servicio/controlador principal/interfaz Ethernet/ventilador/tarjeta de alimentación
Toda la máquina tiene un diseño de aire hacia adelante / después del aire, con una gran capacidad de disipación de calor
Master 1: 1 de respaldo, soporte para Gigabit Ethernet
gestión, apoyo a las redes OSPF
Compatible con las fuentes de alimentación AC/HVDC/-48V para aplicaciones en centros de datos.
Especificación del producto
|
Nombre del proyecto
|
Descripción
|
|
Capacidad de transmisión
|
Se trata de un sistema de transmisión de datos de alta velocidad.
|
|
Unidad de gestión de la red
|
-
Chasis 2U/4U: protección de respaldo doble maestro 1:1
-
1U Chasis: un solo maestro
-
Puerto de gestión: 2* puerto eléctrico RJ45 Gigabit Ethernet, 2* puerto óptico SFP Gigabit Ethernet
1* Puerto de consola USB tipo C
Puertos MUX: 2* Puerto de gestión de dispositivos MUX y DEMUX
|
|
Tarjeta de capa eléctrica
|
200G TMUX admite servicios duales de 2*100G a 1*200G
200G TMUX admite servicios de 20*10G a 1*200G
200G TMUX admite servicios de 10*10G + 1*100G o de 2*100G a 1*200G
400G TMUX admite servicios de 4*100G a 1*400G
400G TMUX admite servicios de 4*100G a 2*400G (1+1 protección)
800G TMUX admite servicios de 8*100G a 1*800G
800G TMUX admite servicios duales de 2*400G a 1*800G
|
|
Tarjeta de capa óptica
|

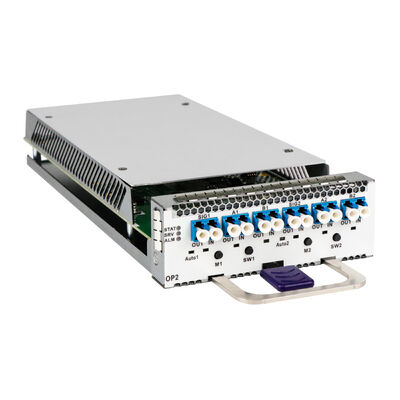

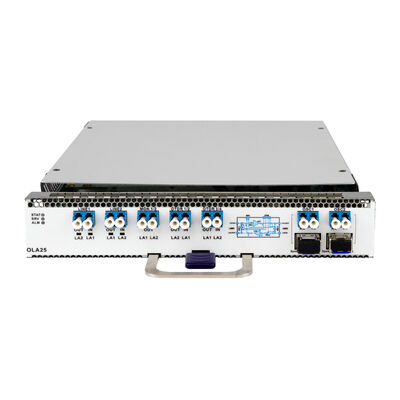

Tarjeta WSS / tarjeta TFF / tarjeta OP / tarjeta OTDR / tarjeta OCM / tarjeta OA / tarjeta OLA / tarjeta PTM / tarjeta MUX de 8 ondas / tarjeta MUX de 48 ondas / tarjeta VMUX de 48 ondas / tarjeta MUX de 96 ondas
|
|
Tamaño
|
1/2 Tarjeta de servicio
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
1/4 Tarjeta de servicio
|
Se aplicarán las medidas siguientes:
|
|
Chasis 4U
|
Apoya 16*1/4 ranuras o 8*1/2 ranuras
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|

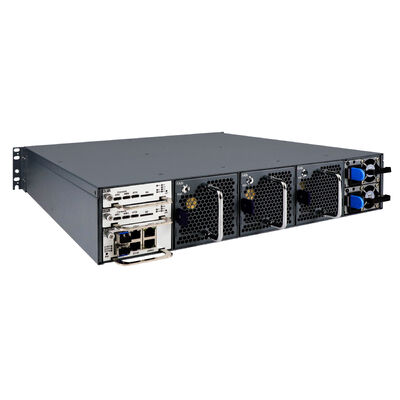

Chasis 2U
|
Apoya 8*1/4 ranuras o 4*1/2 ranuras
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
1U Chasis
|
Apoya 4*1/4 ranuras y 2*1/2 ranuras
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
|
Medio ambiente
|
Temperatura de trabajo
|
-5 °C ~ 45 °C
|
|
Temperatura de almacenamiento
|
-40 °C ~ 80 °C
|
|
Humedad
|
5% ~ 95% sin condensación
|
|
Fuente de energía
|
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
|
|
Disposición del poder
|
4U<2300W,2U <1300W; 1U <800W (basado en potencia de capa completa/ventilador a toda velocidad),
|
Marco de control de calidad de las telecomunicaciones
1. Normas de calidad
Se cumplen las normas ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Incluir los requisitos específicos del cliente
Definir criterios de referencia: rendimiento, latencia, consumo de energía, durabilidad
2Proceso de control cualitativo
Inspección entrante: comprobar módulos ópticos, PCB, fuentes de alimentación, recintos
Control de producción: inspección de AOI, calidad de soldadura, alineación óptica, verificación de puertos y PoE
Pruebas funcionales:
Interruptor: rendimiento, VLAN, QoS, salida PoE
DWDM: precisión de la longitud de onda, OSNR, niveles de potencia óptica
Pruebas ambientales: temperatura (-40 ~ 75 °C), humedad, vibración
Combustión: funcionamiento a gran carga, pérdida de paquetes y estabilidad del monitor
Verificación final: apariencia, etiquetado, reevaluación de todas las funciones
3Equipo de ensayo
Analisador de espectro óptico (OSA)
Generador de tráfico (rendimiento, latencia)
Analista de protocolo (TCP/IP, VLAN)
Cámaras ambientales y tablas de vibración
4. Documentación
Registros completos de ensayos (informes, calibración, certificaciones)
Sistema de control de calidad de trazabilidad y seguimiento de defectos
5Mejora continua
Análisis de la causa raíz (ACR)
Ciclo de retroalimentación del cliente
Formación regular del personal
Resultado: mayor fiabilidad, menor tasa de fallas, menor costo postventa.
