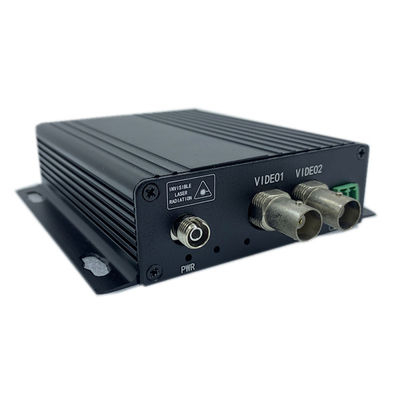

AHD CVI TVI Video RS485 Convertidor de medios de fibra de datos
Introducción
Las características del convertidor óptico digital de video Olycom a continuación
Nombre del modelo: OM615-2V↑1D↓WT/R
Función: transmitir señales de video AHD/HDTVI/HDCVI de 2 ch y datos RS485 de 1 ch en fibra óptica para largas distancias
Video: 720P, 960P, 1080P adaptativo, hasta 2MP
Opciones: cierre de contacto, señales de audio, teléfono y Ethernet
Características clave
- Sin demora y compresión
- Baja pérdida de enlace óptico ¥ máximo 30 dB
- Con una alta fiabilidad
- Transmisión bi-di en 1 fibra con WDM
-
Cuadro de metal robusto en miniatura
-
Disponible en soporte independiente y 3U
Parámetros técnicos
| El video |
| Cantidad de canales |
2ch, de la cámara al centro de control |
| Amplitud de entrada/salida de vídeo |
1Vpp típico (de pico a pico), pico 1,2Vpp |
| Impedancia de entrada de vídeo |
BNC 75Ω (desbalanceado) |
| Muestreo digital |
64 MHz |
| Ancho de banda digital |
512 MHz |
| Fase de ganancia diferencial |
10% a 90% de las APL DG < 1% (típico) |
| Ancho de bit de vídeo |
8 bits |
| Relación S/N |
> 70 dB |
| Interfaz |
El BNC |
| Datos RS485 |
| Cantidad de canales |
1ch, desde la sala de control a la cámara |
| Tasa de datos |
115 Kbps
|
| Optos |
| longitud de onda |
1310nm/1550nm |
| Potencia de salida |
-8 ~ 3 dBm |
| Fibra óptica |
Modo único: 20 km/40 km, modo múltiple: 550 m |
| Recibir sensibilidad |
-30 dBm |
| Interfaz |
La norma FC, ST/SC es opcional |
| Mecánico, eléctrico, medioambiental. |
| Voltado de funcionamiento |
La velocidad de la corriente continua es de 5V1A. |
| Temperatura de funcionamiento |
-20°C ≈ +70°C |
| Temperatura de almacenamiento |
-45°C+85°C |
| Peso |
00,40 kg/pieza (peso neto), 1,26 kg/pareja (peso bruto) |
| Dimensión independiente |
Las medidas de seguridad se aplicarán en el caso de los vehículos eléctricos de las categorías A y B. |
Aplicación
- Protección de la seguridad de la autopista y sistema de estaciones de peaje
- Sistema de vigilancia del tráfico urbano
- Sistema de vigilancia de edificios y campus
- Gimnasio (transmisión en vivo de vídeo y audio)
Detalles para ordenar
| OM615-2V↑1D↓WT/R-FC20 |
2ch video Tx, 1ch RS485 datos Rx, modo único, fibra única, 20Km, conector FC |
| OM615-2V↑1D↓MT/R-FC5 |
2ch video Tx, 1ch RS485 datos Rx, multi-modo, fibra única, 0.5Km, conector FC |
En la lista de arriba se encuentran los artículos que se ordenan con mayor frecuencia.
Preguntas frecuentes
1 P: ¿Cuál es su plazo de entrega?
R: Por lo general toma 2 ~ 4 días laborables para producir y luego enviará los bienes.
2 P: ¿Cómo enviará mis productos?
R: Enviaremos los productos por DHL, UPS o FEDEX, por favor compruebe los detalles de entrega por el número de seguimiento.
3 Q: Por favor, dígame algo acerca de su MOQ
R: Nuestro MOQ es de 1 pieza/par basado en términos de USD o EUR.
4 P: Algo sobre el precio.
R: Componentes de buena calidad para nuestros productos. Bajos precios para pedidos grandes y repetidos.
5P: ¿Cuáles son sus términos de pago?
R: En la mayoría de los casos, hacemos transferencia de dinero por T/T y se debe cobrar el importe completo antes del envío.
Para pedidos de muestra, recibimos el pago de PayPal por un tiempo de procesamiento más corto.
A veces el pago con Alipay o WeChat está bien, depende de los casos.
6¿Cuántos canales de vídeo soporta este convertidor y qué formatos analógicos HD son compatibles?
El OM615-2V↑1D↓WT/R admite 2 canales de transmisión de video simultáneamente desde la cámara al centro de control a través de una sola hebra de fibra utilizando tecnología WDM (Multiplexing por división de longitud de onda).
Es totalmente adaptable a los formatos de video AHD, HDTVI y HDCVI a resoluciones de 720P, 960P y 1080P hasta 2MP,lo que significa que no se requiere la selección manual del formato al conectar cámaras de diferentes fabricantesEl convertidor reconoce automáticamente el formato de la señal entrante y la transmite sin ninguna compresión o retraso, preservando la calidad de imagen completa en todo el enlace de fibra.
Esto lo convierte en una solución ideal para entornos de cámaras mixtas donde se implementan múltiples formatos analógicos HD en la misma infraestructura de vigilancia.
7¿Puedo controlar cámaras PTZ a través de este convertidor, y cómo funciona el canal de datos RS485?
El OM615-1S3GWT/R incluye 1 canal de transmisión de datos RS485 que corre en la dirección opuesta a la señal de video, desde la sala de control hasta el extremo de la cámara.
Este diseño bidireccional permite que los comandos de control de la cámara PTZ se envíen a través de la misma cadena de fibra única que transporta la señal de video,eliminando la necesidad de un cable de datos separado entre el centro de control y las ubicaciones de las cámarasEl canal RS485 admite velocidades de datos de hasta 115Kbps, lo que es suficiente para todos los protocolos de control PTZ estándar, incluidos Pelco-D, Pelco-P y la mayoría de los protocolos específicos del fabricante.
Tanto el video como los datos RS485 se transmiten simultáneamente en una fibra utilizando longitudes de onda de 1310 nm y 1550 nm a través de WDM, lo que hace que la instalación sea significativamente más simple y rentable.
8¿Cuál es la distancia máxima de transmisión, y soporta fibra de modo único y multimodo?
Este convertidor admite configuraciones de fibra flexibles para adaptarse a diferentes escalas de proyecto e infraestructura de fibra existente.soporta distancias de transmisión de hasta 20 km o 40 km según la variante de modelo ordenadaPara entornos de fibra multimodo, soporta distancias de hasta 550 metros.
El enlace óptico admite un presupuesto de pérdida máxima de 30 dB, proporcionando un margen generoso para acomodar las pérdidas de fibra del mundo real de conectores, empalmes y cables.con opciones de conectores SC y ST también disponibles bajo petición.
Al realizar su pedido, por favor especifique su distancia requerida y el tipo de fibra para que podamos confirmar la variante de modelo correcta, ya que las versiones de modo único y multi-modo se ordenan por separado.
9¿Cuáles son las aplicaciones típicas para este convertidor de fibra de video?
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
Los entornos de despliegue típicos incluyen sistemas de seguridad de autopistas y estaciones de peaje, redes de monitoreo del tráfico urbano, instalaciones de vigilancia de edificios y campus,y transmisión de video en vivo en gimnasios y grandes lugaresTambién es adecuado para proyectos gubernamentales, de autoridades de transporte y de seguridad pública donde la operación continua las 24 horas del día, los 7 días de la semana y la integridad de la señal son requisitos críticos.
El convertidor está disponible tanto en configuraciones independientes como en 3U de montaje en bastidor,que lo hace adaptable tanto a pequeñas instalaciones de un solo sitio como a grandes centros de monitoreo centralizados que albergan múltiples enlaces de fibra.
