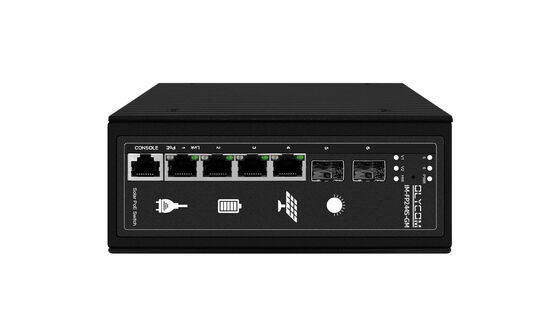

MPPT Solar PoE Switch incorporado L2 Gigabit Ethernet administrado 4 puertos DIN montado CE

Nombre del producto

Conmutador PoE solar industrial gestionado de 10/100/1000 Mbps (2F+4TP)

Modelo No.

IM-FP244S-GM

Puerto

4*10/100/1000Base TX puertos PoE (Datos)

2*100/1000M puertos SFPI

Puerto PoE

1 puerto compatible con IEEE802.3af/at/poe++/bt, salida PoE máxima de 90 W

2-4 puertos compatibles con IEEE802.3af/at, máx. 30 W/puerto, salida PoE

Gestión de puertos

Un puerto de consola

Tecla de reinicio

uno

Puente PoE

Máximo 120W

Protocolos de red

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/en; AI PSE;

IEEE 802.3ad;

IEEE 802.3q, IEEE 802.3q/p; IEEE 802.1w, IEEE 802.1d, IEEE 802.1S

STP (Protocolo de árbol de expansión); RSTP/MSTP (Protocolo de árbol de expansión rápida)

Protocolo de red en anillo EPPS;Protocolo de red en anillo EAPS

Especificación del puerto

10/100/1000BaseT(X)Automático

Modo de reenvío

almacenar y reenviar (velocidad de cable completa)

Ancho de banda

20Gbps

Reenvío de paquetes

40.32pps

tabla de direcciones MAC

8K

cache

4,1 millones

Distancia de transmisión

10BASE-T: Cat3,4,5 UTP (= 250 metros)

100BASE-TX: Cat5 o UTP posterior (= 100 metros)

1000BASE-TX: Cat6 o UTP posterior (= 1000 metros)

1000BASE-SX: MMF de 62,5 μm/50 μm (2 m ~ 550 m)

1000BASE-LX: 62,5 μm/50 μm MM (2 m ~ 550 m) o 10 μm SMF (2 m ~ 5000 m) Admite BIDI universal

Tasa

Ethernet 10 Mbps semidúplex, 20 Mbps dúplex completo

Fast Ethernet 100 Mbps semidúplex, 200 Mbps dúplex completo

Gigabit Ethernet 2000Mbps full dúplex

UPC

500MHZ

DESTELLO

16M

RAM

128M

Vatio

Carga+carga completa: 300w;

interruptor de función de interruptor

PWR: indicador de encendido

SYS: indicador del sistema

Puerto de red: (luz indicadora de conexión de red verde)

Luz indicadora de PoE: (luz indicadora de conexión de red naranja)

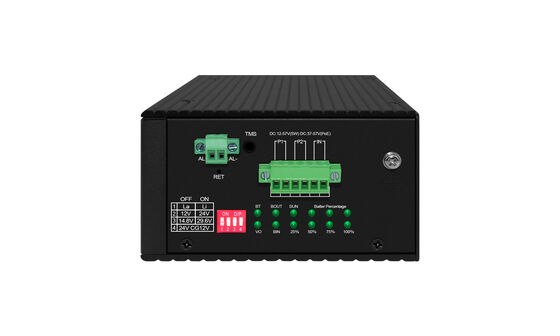

Indicador LED de carga

BT: indicador de estado de la batería; VO: Indicador exitoso de impulso POE

BOUT: Indicador de descarga de batería; BIN: Indicador de carga de la batería

SOL: Indicador del estado de la energía solar; 25%-100%: indicador de nivel de batería

Función de carga

Carga completamente automática, máxima eficiencia 98%, corriente de carga máxima 15A

Control MPPT integrado

Función de protección de batería integrada

Reconocimiento de voltaje de batería completamente automático

Sistema de activación automática de batería de litio integrado.

Sistema integrado de protección de arranque de baja capacidad

Interfaz integrada de monitoreo de temperatura de la batería

Admite la función de protección contra sobrecalentamiento

Entrada de energía

Admite entrada de panel solar de 12 V (≤32 V)/emparejado con una batería de 12 V

Admite entrada de panel solar de 24 V (≤45 V)/emparejado con batería de 24 V

Potencia máxima 1200W

Voltaje máximo de entrada solar: 57V

Soporta entrada CC 37-57V

Admite carga y descarga de CC/batería de 32-45 V

Tipo de batería

6 tipos de batería predeterminados

1: batería de plomo-ácido de 12 V

2: batería de plomo-ácido de 24 V

3: batería de litio de 12,6 V

4: batería de litio de 25,2 V

5: batería de fosfato de hierro y litio de 14,8 V

6: batería de fosfato de hierro y litio de 29,6 V

Parámetros de batería personalizables

Admite una capacidad máxima de 500AH

Entorno de uso

Temperatura de funcionamiento: -20 ℃ ~ 65 ℃

Temperatura de almacenamiento: -40 ℃ ~ 70 ℃

Humedad de trabajo: 10% ~ 90%, RH Sin coagulación

Humedad de almacenamiento: 5% ~ 90%, RH sin coagulación

Iluminación

Nivel de protección

6KV 8/20us; protección electrostática ESD de 8KV

IP40

tamaño (largo x ancho x alto)

Tamaño del producto: 157 mm * 115 mm * 45 mm

Tamaño del paquete: 410 mm * 280 mm * 100 mm

NO/GW(kg)

3,5/4,1 kg (Otro: este producto no incluye paneles solares ni baterías)

Instalación

Tipo carril DIN (con terminal de montaje en pared)

Garantía

Dispositivo completo por 1 año (Accesorios no incluidos)

Tipo de batería

batería de plomo ácido

batería de litio

Batería de fosfato de hierro y litio

voltaje de la batería

12V

24V

12,6 V

25,2 V

14,8 V

29,6 V

Modo de carga

MPPT (limitación de corriente y voltaje - corriente constante - limitación de voltaje - limitación de presión y corriente --- carga flotante)

MPPT (corriente y voltaje que limitan el voltaje constante de corriente constante)

Función de carga auxiliar

Apoyo

Umbral de detección de voltaje de la batería

<12,6 V

<24,8 V

<12,2 V

<24,4 V

<14,2 V

<28,8 V

Corriente de carga nominal

15A

corriente flotante

50mA-1000mA

—

tiempo de flotación

3 horas

—

parada de carga

Calendario de llegada del flotador

Tensión nominal y corriente de carga simultánea < 30 mA

Corriente de descarga nominal

6.5A

3.6A

8.5A

4A

6.5A

4A

Voltaje de salida PoE

42~57V

Potencia de salida PoE

Máximo 120W

Tensión de circuito abierto fotovoltaico

32V

45V

32V

45V

32V

45V

Entrada fotovoltaica

Máximo 57 V, máximo 1200 W

Tensión máxima de carga

14,7 V

29,6 V

12,6 V

25,2 V

14,8 V

29,6 V

Tensión de carga flotante

13,7 V

27,4 V

—

—

—

—

Tensión de corte de descarga

10,1 V

20,2 V

9V

18V

10,2 V

20,4 V

Tipo

6 especificaciones de tipo de batería predeterminadas (batería de 12 V * 3, batería de 24 V * 3) Parámetros de batería personalizables

Soporta hasta 500AH

Protección contra sobrecalentamiento

Admite el apagado automático de la placa base por exceso de temperatura y de la batería por exceso de temperatura (opcional)

Protección de entrada

Protección contra sobrecorriente, sobretensión, inicio retardado y anticonexión.

Función de salida

Sobrecorriente, sobretensión y cortocircuito.

Luz indicadora

Indicador de funcionamiento normal del sistema, lámpara de batería, indicador de entrada normal, indicador de descarga de carga e indicador de fallo compuesto multifuncional

Temperatura de trabajo

-20℃ ~+65℃
