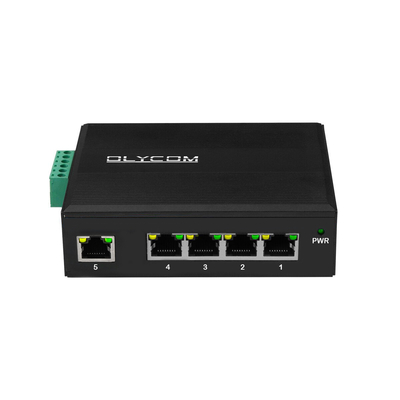

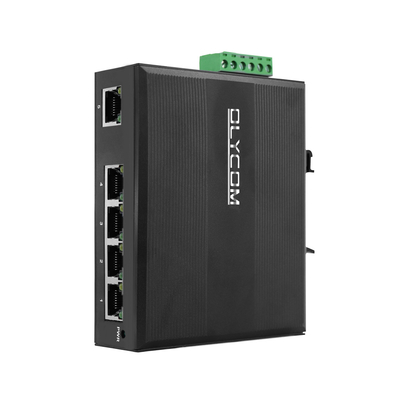

Interruptor de red Gigabit PoE para carril DIN de 5 puertos
Características principales del interruptor de red industrial
- Admite la alimentación de cámaras IP PoE a través del punto de acceso inalámbrico (AP) de 5 categorías de cable Ethernet.
- Alimentación IEEE 802.3 af/at en/a 1 ~ 4 puertos RJ45
- 5 puertos RJ45 de detección automática de 10/100/1000 Mbps
- Detecta los modos PoE (no PoE, compatible con 802.3af/at) de los equipos eléctricos conectados
- Protección contra sobretensiones Ethernet de 6KV, se adapta a un entorno exterior hostil
- Cumple con el grado de protección IP40 y los requisitos de grado industrial EMC
- Instalación en carril DIN o en pared
- Rango de alimentación de hasta 100 metros
- Cumple con las normas FCC y CE
- Admite Auto MDI/MDIX
- Modo de control de flujo: dúplex completo con el estándar IEEE 802.3x, semidúplex con el estándar de contrapresión
- Cumple con IEEE 802.3 10Base-T e IEEE 802.3u 100Base-TX
- Un mecanismo de conmutación de almacenamiento y reenvío
- Temperatura ambiente de funcionamiento: -40°C～75°C
Especificación del interruptor PoE CCTV
| Nombre del producto |
Interruptor Ethernet PoE industrial de 10/100/1000 Mbps (5TP) |
| N.º de modelo |
IM-WP054GE |
| Puerto |
5*10/100/1000M UTP RJ45 (admite detección automática MDI/MDIX) |
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4 W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Características de conmutación |
Modo de transmisión: Almacenamiento y reenvío
Retraso de reenvío: <10us
Ancho de banda del sistema: 10 Gbps (sin atascos de tráfico)
Velocidad de reenvío: 14,88 Mpps
MAC: 2K
Tamaño del búfer de paquetes: 1,75 Mb
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 par trenzado sin blindaje (≤100 m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100 m)
|
| LED |
Alimentación, Red
PWR: Alimentación
Naranja cobre: Indicador de velocidad
Encendido: La velocidad de funcionamiento es de 1000 Mbps
Apagado: Desconectado o la velocidad de funcionamiento es de 10/100 Mbps
Verde cobre: Indicador de enlace/Act
Encendido: la transmisión es normal
Parpadeando: en transmisión
Apagado: la transmisión NO es normal
|

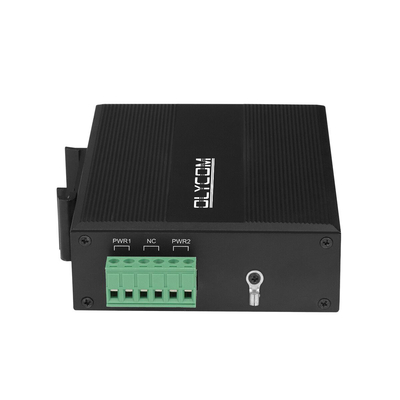

| Fuente de alimentación |
Tensión de entrada de la fuente de alimentación PoE: CC 48 V
Potencia de salida de la fuente de alimentación PoE única: 15,4 W/30 W (puerto 1~4)
Presupuesto PoE total: 120 W
Tensión de salida PoE: CC 48 V, PoE activo
Conexión inversa: compatible
|
| Cableado PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Entorno |
Temperatura de funcionamiento: -40°C～75°C
Temperatura de almacenamiento: -40°C～85°C
Humedad de funcionamiento: 10%～90%, sin condensación
Humedad de almacenamiento: 10%～95%, sin condensación
|
| Normas de la industria |
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común±6KV
|
| Certificación |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
| Información mecánica |
Carcasa: Carcasa de metal corrugado, nivel de grado IP40
Dimensión: 114*93*35mm
Método de montaje: Montaje en carril Din/pared
Peso: 0,35 kg/0,45 kg (Neto/Bruto)
|
| Garantía |
3 años, soporte técnico de por vida |
¿1, En qué chip se basa?
Olycom: Realtek
¿2, Puedo personalizarlo?
Olycom: Sí. Admitimos servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto (kit de montaje, bloque de terminales de alimentación, etc.)
¿3, Puedo conectarlo con dispositivos de 10/100M?
Olycom: Sí. Todos los puertos son de detección automática de 10/100/1000M
Lista de embalaje
- 1 interruptor
- 1 manual de usuario
Los accesorios (soporte para carril DIN, fuente de alimentación, cable de red, etc.) NO están incluidos en la caja de embalaje, prepárelos usted mismo o compre un juego completo con nosotros
Información de la caja de envío
Tamaño del producto: 11,4*9,3*3,5 cm
Tamaño de la caja interior: 23*16,5*5,8 cm
Peso del producto: 0,35 kg
Peso del embalaje: 0,45 kg
Tamaño de la caja principal: 67*33*47 cm
Cantidad de embalaje: 40 unidades
Peso del embalaje: 20 kg
Control de calidad
- Todos los productos que ofrecemos son completamente nuevos con componentes y piezas nuevos, y nunca utilizamos materiales viejos y reacondicionados.
- Cada proceso de producción tiene una persona especial para realizar pruebas y garantizar la calidad
- Cada producto debe ser probado antes de enviarlo a nuestros clientes. La calidad es de gran importancia durante todo el proceso de producción.
- Todos los productos han pasado las certificaciones CE, FCC, ROHS y otras
Opciones de pedido
| IM-WS050GE |
Interruptor Ethernet industrial
5*100/1000M, No gestionado, No PoE, entrada dual de CC 12 V~CC 52 V
Ideal en redes de vehículos o sistemas de automatización industrial
|
| IM-WP054GE |
Interruptor PoE industrial
5*100/1000M, No gestionado, PoE af/at para el puerto 1~4, presupuesto de 120 W
Entrada dual de CC 48 V~CC 52 V
Ideal en sistemas de seguridad CCTV
|
| IM-WP054BGE |
Interruptor PoE industrial
5*100/1000M, No gestionado, PoE af/at para el puerto 1~4, presupuesto de 120 W
Entrada dual de CC 12 V~CC 48 V, con amplificador de potencia interno
Ideal en redes de vehículos o sistemas de energía solar
|
|
IM-WPD054GE
|
Interruptor PoE industrial
5*100/1000M, No gestionado, 1 puerto PD (30 W/60 W/90 W)+PoE af/at para el puerto 1~4, No es necesario utilizar una fuente de alimentación adicional
Ideal en sistemas de seguridad CCTV
|
| IM-WS050GM |
Interruptor web industrial gestionado
5*100M/1000M, Web gestionado (QoS, VLAN, etc.), No PoE
Entrada dual de CC 12 V~CC 52 V
Ideal en sistemas de automatización industrial
|
| IM-WP054GM |
Interruptor PoE web industrial gestionado
5*100M/1000M, Web gestionado (QoS, VLAN, etc.)
PoE af/at para el puerto 1~4, presupuesto de 120 W, entrada dual de CC 48 V~CC 52 V
Ideal en sistemas de automatización industrial
|
