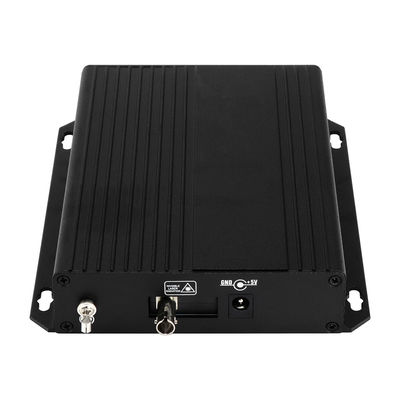

Convertidor de fibra óptica de datos bidireccional de video analógico BNC CCTV de audio balanceado
Introducción
nombre del modelo: OM610-2V2D2AWT/R, está bien escribir el nombre de su modelo
función básica: extensor de video, datos y audio sobre fibra
categoría: Convertidor óptico de video
aplicación: videovigilancia CCTV, proyectos gubernamentales y entornos médicos
- Extensión de 30 km sobre fibra monomodo
- Conector ST
-
Robusta carcasa metálica
-
Sin EMI, RFI ni bucle de tierra
- Alto nivel de cuantificación de 8 BITS
-
Disponible en sistemas independientes y en sistemas de rack de 19”3U
-
Baja pérdida de enlace óptico – máx. 30 dB
-
Plug-and-play en caliente con fuente de alimentación conmutada
Especificación
| Óptico |
| Longitud de onda |
1310nm/1550nm |
| Potencia de salida |
-8~3dBm |
| Fibra óptica |
Monodo (9/125um) 20Km a 80Km
Multimodo (50/125um) 1Km, ( 62.5/125um) 500m
|
| Sensibilidad de recepción |
-30dBm |
| Interfaz |
ST |
| Video |
| Ancho de banda |
8MHZ |
| Sistemas compatibles |
NTSC/PAL/SECAM |
| Impedancia/Voltaje |
BNC 75Ω (no balanceado) / 2.0Vp-p |
| Ganancia diferencial |
< ±1% |
| Fase diferencial |
< ±1 |
| Relación S/N |
>60dB(ponderado)(8 bits) |
| Interfaz |
BNC |
| Datos |
| Protocolo de datos |
RS232, RS422, RS485, Manchester, datos BIPHASE |
| Ancho de banda |
0~300kbps |
| Tasa de error |
10-9 |
| Interfaz |
Terminal Phoenix |
| Audio |
| Impedancia / Voltaje |
600 ohmios (no balanceado) / 2.0Vp-p |
| Respuesta de frecuencia |
10~20kHz |
| Distorsión armónica total |
<0.05% |
| Fase diferencial |
< ±1 |
| Relación S/N |
>95dB(ponderado) |
| Interfaz |
Terminal Phoenix |
| Frecuencia de muestreo |
48k Hz |
| Resolución |
16 bits |
| Chasis y Tarjetas |
| Cantidad de ranuras del chasis |
18 ranuras |
| Compatibilidad (con tarjetas) |
Tarjetas de 1-4 canales (18 piezas); Tarjetas de 8 canales (9 piezas) |
| Flexibilidad |
Soporta instalación mixta de diferentes configuraciones |
| Tarjetas |
En PCB de 4 canales (153x100x10mm) o tamaño de PCB de 8 canales (153x100x25mm)
las configuraciones que requieren un tamaño mayor no se pueden usar con este sistema
|
| Eléctrico. Ambiental. Mecánico |
| Voltaje de operación |
Independiente: 220VAC a 5V/12VDC, Rack: dual 220V/-48V AC
Tarjeta: alimentada por el chasis
|
| Temperatura de operación |
-35℃～+75℃ |
| Temperatura de almacenamiento |
-45℃～+85℃ |
| Humedad |
0~95% sin condensación |
| Dimensión y Peso |
Independiente y tarjeta: depende de las diferentes configuraciones, Chasis: 19”3U |
Aplicación
- Sistema de monitoreo de edificios y campus
- Defensa fronteriza, defensa nacional monitoreo
- Sistema de monitoreo de ciudad segura
Opciones de pedido
| OM610-4EWT/R |
Ethernet 4 canales 10/100M |
| OM610-4P2D↓WT/R |
Teléfono 4 canales + datos RS485 2 canales Rx |
| OM610-4V↑1D↓4E WT/R |
Video 4 canales Tx + datos RS485 1 canal Rx + Ethernet 10/100M 4 canales |
| OM610-4V↑1D↓4PWT/R |
Video 4 canales Tx + datos RS485 1 canal Rx + Teléfono 4 canales |
| OM610-4V↑12D↓WT/R |
Video 4 canales Tx + datos RS485 12 canales Rx |
| OM610-2D↓8PWT/R |
Datos RS485 2 canales Rx + Teléfono 8 canales |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
Video bidireccional 1 canal + datos RS485 bidireccional 1 canal + audio bidireccional 1 canal + cierre de contacto bidireccional 1 canal |
| OM610-2D↑↓4A↑↓1E WT/R |
Audio bidireccional 4 canales + datos RS485 bidireccional 2 canales + Ethernet 10/100M 1 canal |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
Video 1 canal Tx + datos RS485 bidireccional 2 canales + audio 3 canales Tx + cierre de contacto bidireccional 1 canal |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
Video 4 canales Tx + datos RS485 2 canales Rx + audio 2 canales Tx + Ethernet 10/100M 1 canal + Teléfono 1 canal + Cierre de contacto Tx 2 canales |

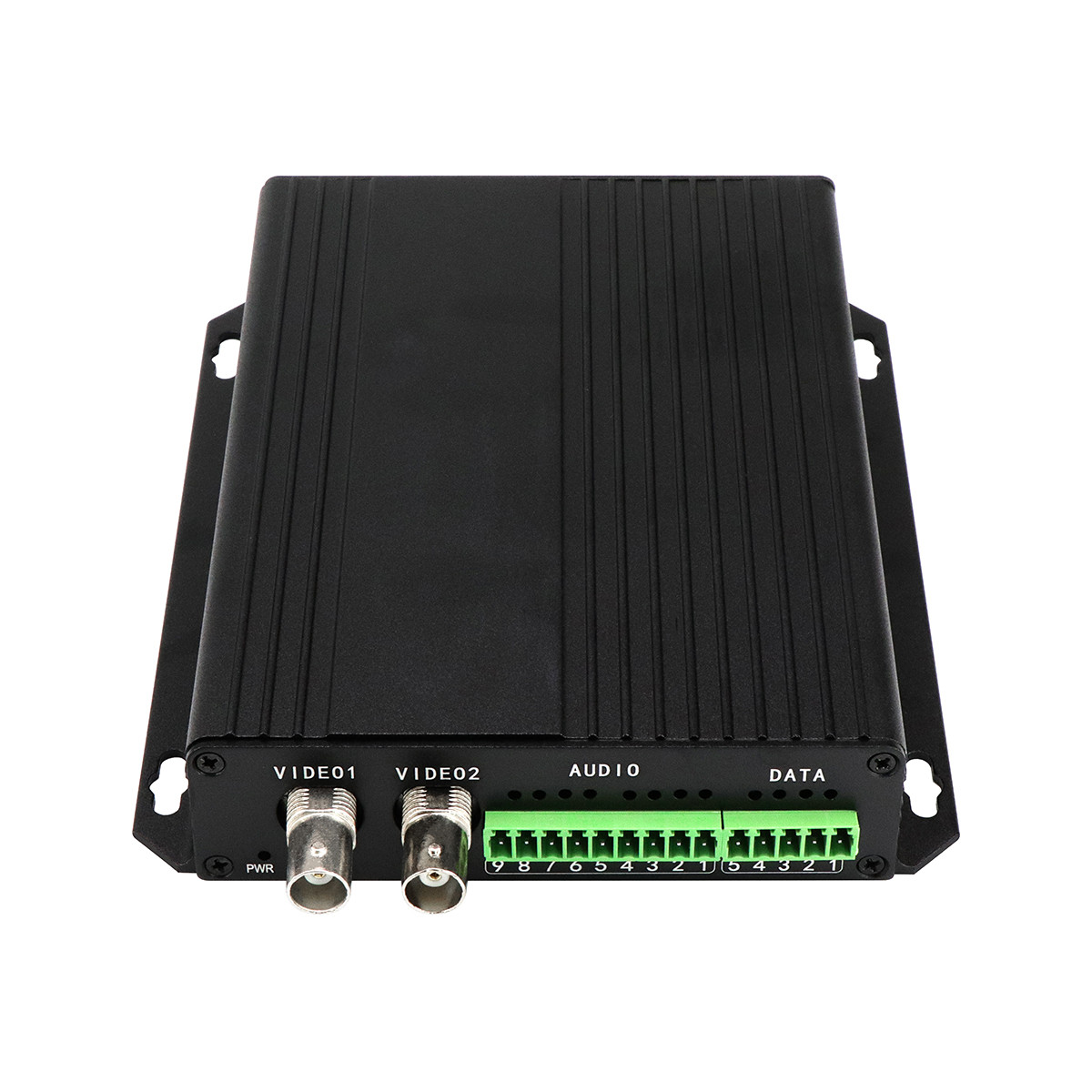

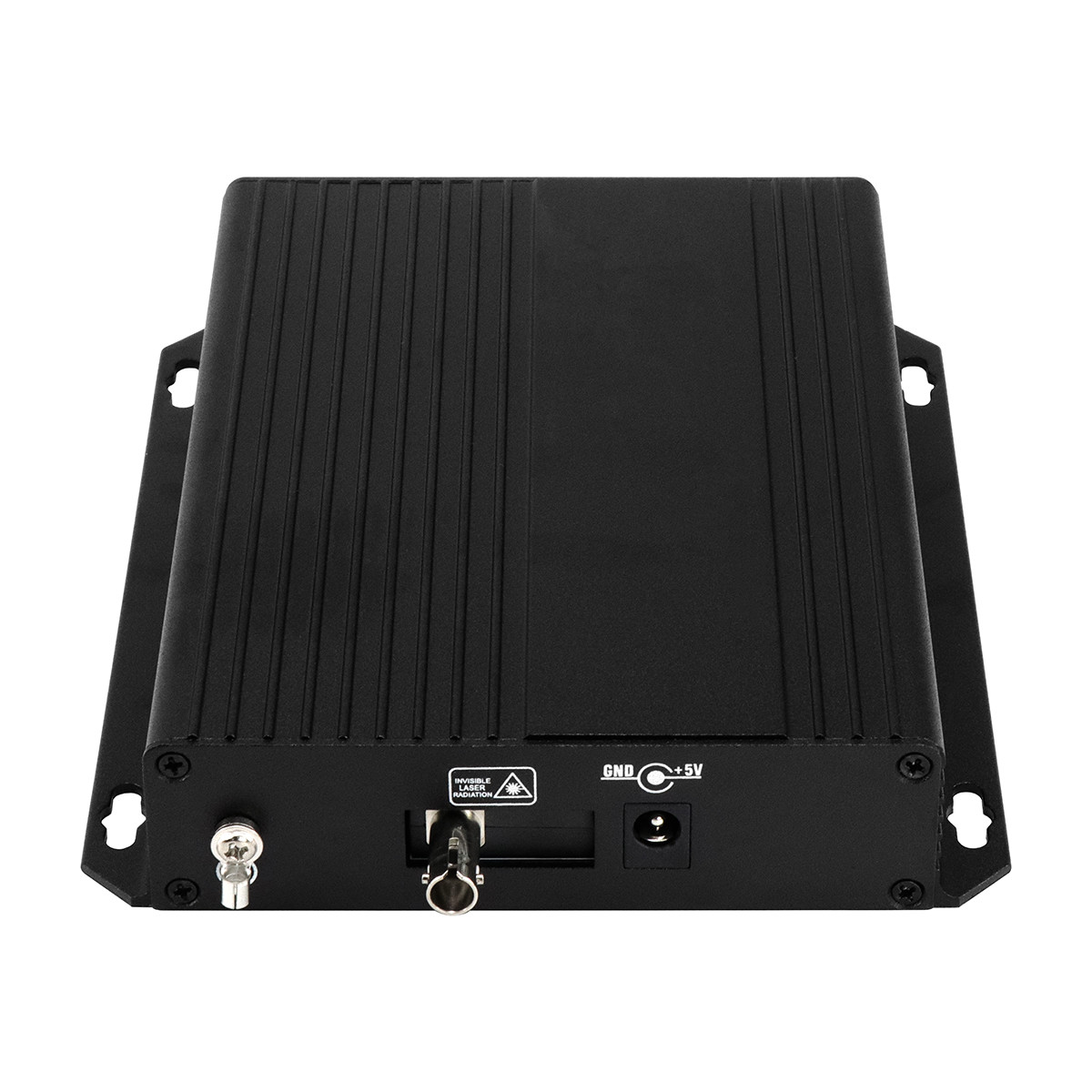

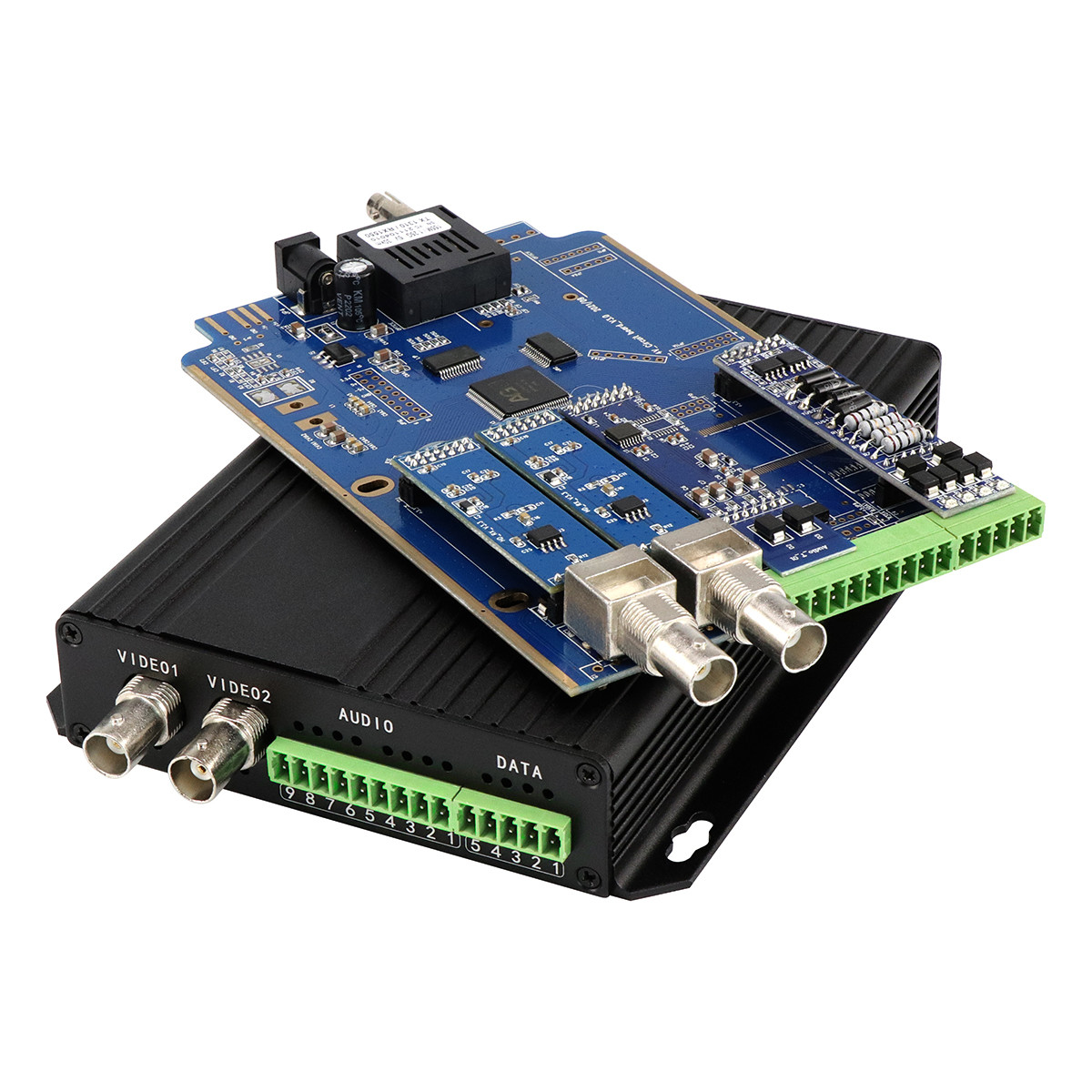

Imágenes Reales
