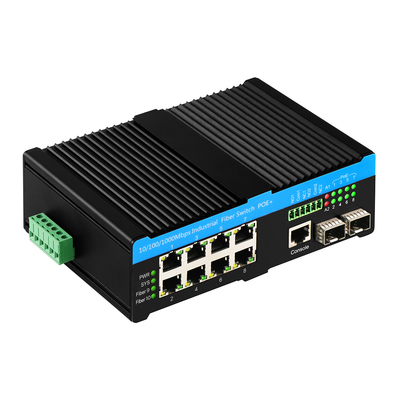

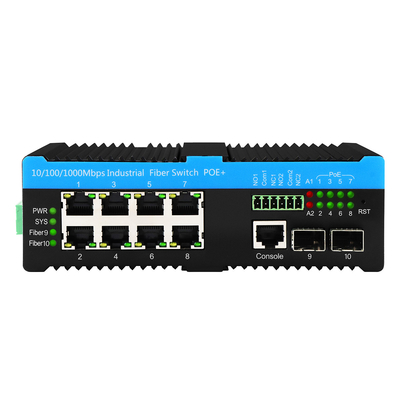

Olycom 8 Puerto PoE++ Red Gigabit Switch administrado
Características clave del interruptor PoE de 90 vatios
- 8 x 10/100/1000Mbps puertos RJ45 de detección automática, soporte para MDI/MDIX automático
- 2 x 100/1000/2500Mbps puertos de fibra SFP, 1 x puerto CONSOLE para la gestiónIEEE 802.3af/at/bt (15.4W/30W/60W/90W) potencia hasta 1 ~ 8 puertos RJ45, presupuesto 720W
- Apoyar la gestión de POE, habilitar/desactivar los puertos POE, establecer el retraso de encendido de POE y la potencia de salida de POE
- Indicación en tiempo real del nivel de voltaje, corriente, potencia y PD
- La salida de la alarma del relé de apoyo y la luz que muestra el estado de la alarma (a 2 direcciones del contacto seco)
- Protección contra sobretensiones Ethernet de 6KV, adaptada a un ambiente exterior áspero
Especificación del interruptor de Poe endurecido
| Nombre del producto |
10/100/1000Mbps Intercambio de fibra POE industrial administrado ((2F+8TP) |
| Puerto |
2 x 1000Mpbs puerto SFP, 1G/2.5G ambos compatibles
SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km;
MM: 1310nm, 2Km; 850nm, 500 metros
8x10/100/1000M UTP RJ45 ((Apoyo para la detección automática MDI/MDIX)
|
| Estándar |
El IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y. El objetivo de este proyecto es desarrollar un sistema de gestión de datos basado en la tecnología de la información.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador de las tierras |
4096 |
| Cuadro Jumbo |
9.6KB |
| Tamaño de la tabla de direcciones MAC |
8K |
| Características de conmutación |
Modo de transmisión: almacenamiento y transmisión
ancho de banda del sistema: 26 Gbps (no atasco de tráfico)
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Los LEDs |
Energía, red, fibra |
| Fuente de alimentación |
Voltado de entrada de la fuente de alimentación POE: 48V (máximo 57V)
Potencia de salida de la fuente de alimentación PoE única: 90W (puerto 1~8)
Presupuesto total: 720 W
Válvula de salida PoE: 48V
|
| Medio ambiente |
Temperatura de trabajo: -40°C 75°C
Temperatura de almacenamiento: -40°C a 85°C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
| Normas de la industria |
ESD: IEC61000-4-2, contacto con el aire de ±15 KV, ±6 KV
EFT: IEC61000-4-4, generales ±6KV
La corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente
|
|
Certificación
|
El número de unidad de ensayo debe ser el número de unidad de ensayo de la unidad de ensayo.2020
En el caso de los vehículos de las categorías M1, M2 y M3, el valor de los valores de la norma ISO 7638:2003 será el valor de la norma ISO 7638:2003 para los vehículos de las categorías M2 y M3.2021
En el caso de los vehículos de las categorías M1, M2 y M3, la norma EN 61000-3-3:2013/A2:2021/AC se aplica a todos los vehículos de las categorías M2 y M3.2022
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo.2020
Las autoridades competentes de los Estados miembros deberán tener en cuenta los requisitos de la presente Directiva.4:2014
|
| Información mecánica |
Conchas: Conchas metálicas corrugadas
Clase de seguridad: IP40
Dimensiones: 165 x 112 x 45,5 mm
Método de montaje: montaje en rieles
|
| Garantización |
Reemplazo en el plazo de un año; reparación en 3 años |
Dirección
- Apoyar STP, RSTP, MSTP, ITU-T G.8032 Ethernet Anillo de protección ((EPR)
- Apoyo Qos, clasificación de transporte Qos, Cos, control de ancho de banda ((dirección de entrada/salida), supresión de tormentas, servicios diferenciados
- Apoyo a IEEE802.1q VLAN, puerto VLAN, basado en Mac VLAN, IP VLAN de subred, protocolo VLAN, convertidor VLAN, MVR
- Informe del agente de apoyo IGMP, espionaje de MLD
- Seguridad: basado en puertos y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Soporte para Cisco® como CLI, gestión web, SNMP v1/v2c/v3, Telnet
- Apoyo para RMON, MIB II, imagen de espejo, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Soporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Aplicación del interruptor PoE BT de 90 W
Preguntas frecuentes
- Presupuesto máximo de POE de 720W, cada puerto Ethernet admite POE af/at/bt
Está bien ajustar la salida POE a través de la gestión.
Por ejemplo: en una prueba, podrías hacer el puerto Ethernet 1 ~ 8 POE bt 90W.
En otro, el puerto 1 ~ 4 POE bt 90W y el puerto 5 ~ 8 POE a 30W o sin POE.
Por lo general, hay 4 niveles de salidas de POE en la aplicación real.
15.4W/30W/60W/90W, todos soportados y ajustables mediante gestión.
Verde cuando el POE está funcionando.
Apagado cuando el POE esté desactivado.
- Con 2 puertos de alarma, se utiliza para monitorear cualquier estado de funcionamiento de 2 puertos
Está bien para monitorear cualquier 2 puertos ((fibra o Ethernet) a través de la gestión.
Igual que en el ejemplo anterior, la administración le permite ajustar la combinación de puertos.
Por ejemplo: una configuración de alarma es Ethernet 5 puerto y el otro es fibra 1 puerto.
Tenga en cuenta que, en este caso, si el puerto Ethernet 6 está apagado, el puerto de alarma no responde.
Otra forma de configuración es hacer clic en todos los puertos ((fibra/Ethernet), ver abajo interfaz
Entonces cualquier puerto está caído, el puerto de alarma se pone rojo.
Esto podría configurarse a través de STP o ERPS.
Basado en el anillo 2-SFP ((el formato más básico)
6 ~ 7 interruptores están bien en un bucle si se va STP anillo.
Principalmente innumerables si es por ERPS.
Puede suministrar energía POE ++ a los dispositivos PD de forma continua para 8 puertos UTP (excluyendo los puertos combinados).
Esto requiere una fuente de alimentación mínima de 15 A si está a plena carga ((48V*15A=720W).
Pero en la aplicación real, no sugerimos conectar demasiados dispositivos hambrientos de energía a un solo interruptor, esto afectará la estabilidad.
