Unidad de bypass de fibra óptica multimodo industrial
Información básica del módulo de derivación
- OM-FBS-22-MLC es un interruptor de derivación de fibra externa para nodos ópticos críticos en el sistema de red óptica.
- Cuando se produce una pérdida de energía intencionada o inesperada, ayuda a evitar rápidamente el dispositivo al que se conecta y evita el fallo de toda la comunicación óptica.
- Los interruptores de derivación se utilizan comúnmente en algunas redes ópticas importantes que involucran conexión en anillo y dispositivos múltiples, como en sistemas de comunicación ferroviaria,Automatización de fábricas y nodos ópticos importantes donde las fallas de enlace de fibra son intolerables.
Especificación del interruptor óptico
| Nombre del producto |
Interruptor de derivación de fibra óptica |
| Interfaz de alimentación |
Bloque de terminal industrial estándar. |
| Protección de polaridad |
Apoyo |
| Interfaz de fibra óptica |
LC |
| Rango de longitud de onda |
Se aplican las siguientes medidas: |
| longitud de onda de prueba |
Se aplican las siguientes medidas: |
| Insertar pérdida |
Tipo de producto:0.6 dB máximo:1.0 dB; Tipo:0.6dB máximo:1.0 dB |
| Pérdida de retorno |
MM≥30 dB SM≥50 dB |
| Canal cruzado |
MM≥35 dB SM≥55 dB |
| Pérdida de polarización |
≤ 0,05 dB |
| Pérdida de longitud de onda |
≤ 0,05 dB |
| Pérdida de temperatura |
≤ 0,05 dB |
| Repetibilidad |
≤ 0,05 dB |
| Vida útil |
≥100000000 veces |
| Tiempo de cambio |
≤ 10 ms |
| Potencia óptica de transmisión |
≤ 500 MW |
| Medio ambiente |
Temperatura de trabajo: -20° ≈ 70°C
Temperatura de almacenamiento: -40 °C - 85 °C
|
| Dimensión |
114 mm x 93 mm x 35 mm |
| Método de instalación |
Instalación del tren |
| Grado de protección |
Protección IP40 |
Consulta de productos
¿Qué es un interruptor óptico de derivación?
R: También se llama un TAP de derivación utilizado para cambiar automáticamente los nodos defectuosos cuando ocurren cortes de energía o fallos, esto asegura la transmisión óptica completa.
¿Dónde se usa?
R: Se utiliza principalmente para prevenir interrupciones de red, proteger la red o controlar el sistema de red en las telecomunicaciones ópticas.
Puede usarse en arquitecturas de red de fibra anillada o lineal como sistemas de comunicación ferroviaria, automatización de fábricas y subestaciones de energía.
¿Pueden sus unidades de bypass óptico trabajar con diferentes interruptores?
R: Sí, este dispositivo es del nivel de transmisión óptica y no involucra ningún protocolo de red.
Puede trabajar con cualquier interruptor de diferentes velocidades ópticas ((100M / 1G / 2.5G / 10G / 25G / 40G / 100G).
Aplicación del interruptor de derivación externo
- Red de Área Metropolitana (MAN)
- Investigación y desarrollo de laboratorio
- Monitoreo del sistema
- Configuración dinámica del multiplexado de adición/desplazamiento
Conexión del interruptor de derivación de fibra
Las observaciones
- La fibra de derivación comparte la fuente de alimentación con el interruptor de fibra óptica;
- El Fiber Bypass puede existir en entornos de red en cascada o en anillo.
- El bypass de fibra es un dispositivo de protección contra apagones, y la fibra óptica solo se puede cambiar cuando el equipo está apagado.
Estado del LED
- PWR: indicador de potencia del dispositivo
- Encendido: potencia normal, apagado: apagado/incorrecto
- SW1: Indicador de estado de la operación de desvío 1
- SW2: Indicador de estado de funcionamiento de desvío 2
- Un conjunto de interruptores ópticos: se encenderá el indicador SW1 o SW2 (aleatorio)
- Dos conjuntos de interruptores ópticos: SW1 y SW2 se encienden al mismo tiempo
Opción de pedido
| Nombre del modelo |
Conector óptico |
Modelo óptico |
| Se aplicará el método de ensayo de la norma OM-FBS-22-SLC |
4*LC |
Modo único |
| Se aplicará el método de evaluación de la calidad de los productos. |
4*LC |
Modo múltiple |
| Se aplicará el método de evaluación de la calidad de los productos. |
8*LC |
Modo único |
| Se aplicarán las siguientes medidas: |
8*LC |
Modo múltiple |
Cuestiones generales
¿Cuál es el MOQ?
1 pieza por par.
Para muchos modelos, tenemos stock, es fácil enviar muestras para su prueba.
¿Puedo tener un descuento?
Sí, y suele basarse en la cantidad y después de pruebas de muestras.
¿Cuál es su período de garantía?
Para modelos comerciales comoconvertidor de medios Ethernet de fibrao bienconmutador PoE de fibra óptica, es 1 año.
En el caso de los productos de grado industrial, es de 3 años.
Damos soporte técnico de por vida si los modelos son de la compañía Olycom.
¿Puedo tener mi propia caja de embalaje?
Sí, la caja de embalaje estándar no tiene letras o logotipo chino.
Está bien para personalizar su propia versión como poner su logotipo, nombre del modelo o lemas en él.

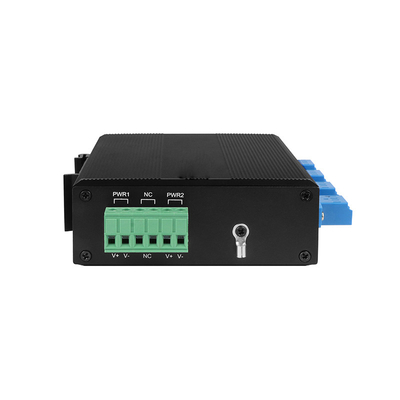

Foto real del bypass de fibra industrial
