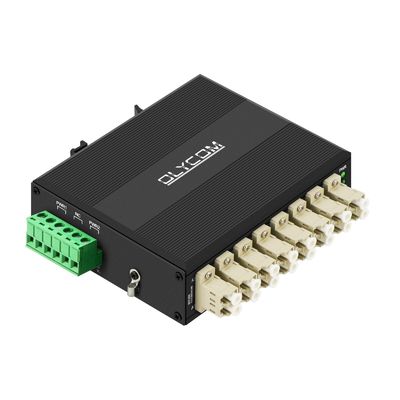

Interruptor de derivación de fibra industrial TAP de derivación de red D4*4B
para monitoreo de seguridad de red
Introducción deTAP de derivación de red D4*4B
OM-FBS-44-MLC es una unidad de derivación de fibra externa para nodos ópticos críticos en un sistema de red óptica.
- Admite conexiones de fibra de 100G/40G/10G/1G y 100M y ofrece la opción multimodo LC.
- Generalmente se utiliza en algunas redes ópticas importantes que involucran conexión en anillo y múltiples dispositivos, como en sistemas de comunicación ferroviaria, automatización de fábricas y nodos ópticos importantes donde se produce una pérdida de energía intencionada o inesperada.
Características del producto del interruptor de derivación de fibra industrial
- Disponible en nodos ópticos existentes/nuevos
- Soporte Din/montaje en pared
- Bloque de terminales verde extraíble industrial
- Temperatura de funcionamiento: -20 ℃ ~ 70 ℃
- Carcasa robusta de nivel IP40
- Tiempo de conmutación de derivación ≤10 ms
- Baja pérdida de inserción, baja diafonía de canal
- Entrada de alimentación redundante DC12V ~ DC52V
Especificación
| Nombre del producto |
Interruptor de derivación de fibra industrial |
| Interfaz de alimentación |
Bloque de terminales industrial estándar. |
| Protección de polaridad |
Apoyo |
| Interfaz de fibra óptica |
LC |
| Rango de longitud de onda |
850±40/1300±40nm; 1260~1650nm |
| Longitud de onda de prueba |
850/1300 nm; 1310/1550nm |
| Insertar pérdida |
Tipo: 0,6 dB Máx.: 1,0 dB; Tipo: 0,6 dB Máx.: 1,0 dB |
| Pérdida de retorno |
MM≥30dBSM≥50dB |
| Diafonía de canales |
MM≥35dBSM≥55dB |
| Pérdida de polarización |
≤0,05dB |
| Pérdida de longitud de onda |
≤0,05dB |
| Pérdida de temperatura |
≤0,05dB |
| Repetibilidad |
≤0,05dB |
| Tensión de funcionamiento |
CC9V-52V |
| Vida útil |
≥100000000 veces |
| tiempo de cambio |
≤10 ms |
| Transmisión de potencia óptica |
≤500 megavatios |
Diagrama de aplicación del interruptor de derivación de fibra.
- Fácil control de energía para el sistema de red
- Monitoreo del sistema
- Protección inteligente de caminos ópticos
¿Qué es el interruptor de derivación de fibra?
La unidad o módulo de derivación generalmente se usa para proteger el sistema de red (sin pasar por el dispositivo que conecta) cuando se corta repentinamente la energía.
En un sistema de red lineal (como el siguiente diagrama), la transmisión está bien si los datos/SFP/energía son normales.
¿Qué pasa si alguna fuente de alimentación está apagada (como una subida de tensión, un golpe, un daño provocado por el hombre...)?
Todo el sistema de red fallará.
Otra situación es que se requiere revisión/mantenimiento de energía para el área del interruptor 2 (el del medio), digamos que durante 12 horas, todo el sistema se detuvo.
Con un módulo/interruptor de derivación, es como instalar un mecanismo de protección en todo el sistema.
Un interruptor de derivación ayuda a proteger todo el sistema si uno o varios interruptores fallan al mismo tiempo.
Lista de embalaje
- 1 interruptor de derivación de fibra óptica.
- 1 manual de usuario
- 1 tarjeta de garantía

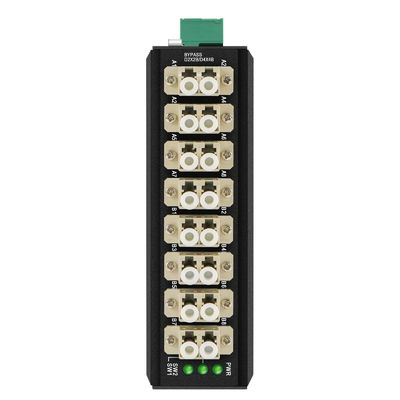

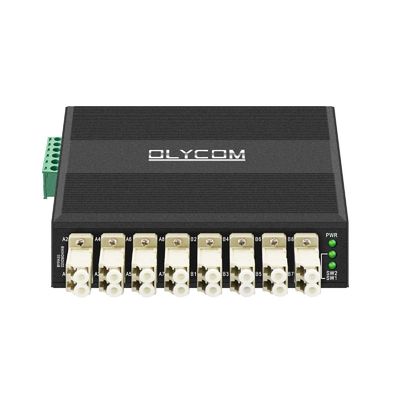

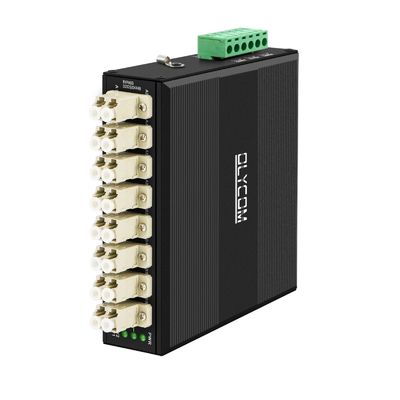

Foto real
Preguntas frecuentes
P1: ¿Cómo mejora la confiabilidad de la red la derivación de fibra?
R: La derivación de fibra redirige automáticamente las señales ópticas cuando un dispositivo conectado pierde energía o falla, lo que ayuda a mantener la continuidad de la red y reduce las interrupciones del servicio.
P2: ¿Por qué es importante una baja pérdida de inserción en las redes ópticas?
R: La baja pérdida de inserción minimiza la atenuación de la señal durante la transmisión, lo que ayuda a mantener una calidad de comunicación estable en implementaciones de fibra de larga distancia o de alta densidad.
P3: ¿Este bypass de fibra es adecuado para aplicaciones de centros de datos y telecomunicaciones?
R: Sí. El módulo admite múltiples longitudes de onda óptica y proporciona una transmisión estable con bajas pérdidas, lo que lo hace adecuado para infraestructuras de telecomunicaciones, centros de datos y redes de fibra empresariales.
P4: ¿Qué problema resuelve un bypass de fibra durante el mantenimiento del equipo?
R: Durante el mantenimiento o una falla inesperada del dispositivo, la derivación puede mantener activo el enlace óptico al pasar por alto el equipo desconectado, lo que ayuda a reducir el tiempo de inactividad de la red y la interrupción del servicio.
P5: ¿Puede este módulo funcionar en entornos industriales?
R: Sí. Con un rango de temperatura de funcionamiento de -20 °C a 70 °C, el módulo está diseñado para un rendimiento estable en entornos de implementación industriales y exteriores.
P6: ¿Es el módulo compatible con diferentes sistemas de fibra?
R: Sí. Admite longitudes de onda de telecomunicaciones comunes, incluidas 850 nm, 1300 nm, 1310 nm y 1550 nm, lo que facilita la integración entre diferentes arquitecturas de redes ópticas.
