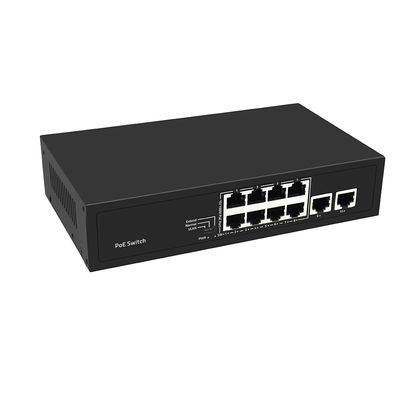

Switch PoE de 8 puertos 10/100M Ethernet por CCTV
Las características del interruptor de seguridad CCTV
- Cumplir con la norma IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at estándares
- Puertos POE 8*10/100M + puertos Ethernet Uplink 2*10/100M
- Cumplir con la norma IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at estándares
- El puerto Ethernet admite funciones adaptativas y POE de 10/100M
- Apoyar el cambio automático del puerto (MDI/MDIX automático)
- Automáticamente suministrados a los dispositivos adaptativos
- Análisis del estado de seguimiento del indicador del panel y del fallo de la ayuda
- Soporte para el modo VLAN, el modo Normal y el modo Extender
- Modo de control de flujo: full-duplex adopta el estándar IEEE 802.3x, half-duplex adopta el estándar de contrapresión
Con métodos de instalación y mantenimiento simples y convenientes y ricas características comerciales, ayuda a los usuarios a construir una red segura y confiable de alto rendimiento.
Se encuentra principalmente en el núcleo o la capa de convergencia de redes de usuarios como parques industriales, edificios, fábricas y minas, agencias gubernamentales y banda ancha residencial.
Se puede utilizar ampliamente en escenarios de acceso Ethernet, como empresas pequeñas y medianas, cafeterías de Internet, hoteles y escuelas.
Especificación de los switches Ethernet rápidos
| Interfaz de E/S |
| El poder |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| Conexión Ethernet |
8 puerto 10/100M PoE + 2 puerto 100M Ethernet en línea |
| Desempeño |
| Capacidad de conmutación |
2 Gbps |
| Producción |
1.488Mpps |
| Buffer de paquetes |
448 Kbit |
| Dirección MAC |
2K |
| Cuadro Jumbo |
2048 bytes |
| Modo de transferencia |
Almacenar y reenviar |
| El número de unidades |
100000 horas |
| Estándar |
| Protocolo de red |
Las partidas de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje de los equipos de ensamblaje y de los equipos de ensamblaje
IEEE802.3u (100Base-TX)
IEEE802.3x (control de flujo)
|
|
Protocolo de PoE
|
Las partidas de los componentes de las máquinas de ensayo y de las máquinas de ensayo de los equipos de ensayo y de los equipos de ensayo de las máquinas de ensayo y de los equipos de ensayo de las máquinas de ensayo
Las partidas de los componentes de las máquinas de ensayo y de las máquinas de ensayo de los demás equipos de ensayo
|
|
Medio de red
|
10Base-T: Categoría 3,4,5 o más UTP ((≤ 100m)
100Base-TX: UTP de categoría 5 o superior ((≤ 100m)
|
| Protección |
| Certificado de seguridad |
CE, FCC, RoHS |
| Medio ambiente |
| Medio ambiente de trabajo |
Temperatura de trabajo: -10 a 50 °C
Temperatura de almacenamiento: -40 ~ 70 °C
Humedad de trabajo :10%~90%, no condensante
Temperatura de almacenamiento:5%~95%, no condensante
|
| Indicación |
| Indicadores LED |
PWR (alimento de energía), SW (DIP), 1-10 Green (enlace y datos) |
| Interruptor DIP |
VLAN: modo de aislamiento de puertos. En este modo, los puertos PoE (1-8) del switch no pueden comunicarse entre sí, y sólo pueden comunicarse con el puerto UP-link.
Normal: modo normal, todos los puertos pueden comunicarse entre sí, la distancia de transmisión está dentro de los 100 metros, la tasa de transmisión es 10M / 100M adaptativa;
Extend: Link extension mode, 1-8 ports PoE power supply and data transmission distance can be extended to 250 meters, the transmission rate becomes 10M La distancia de transmisión de datos puede extenderse a 250 metros, la velocidad de transmisión se convierte en 10M
|
| Mecánica |
| Tamaño de la estructura |
Dimensión del producto: 200*118*44 mm
Dimensión del paquete: 245*190*60 mm
¿ Qué pasa?0.61kg
G.W.: ¿Qué quieres decir?0.89kg
|
| Información sobre el embalaje |
En el caso de los productos de la categoría A, el valor de los productos de la categoría B será el valor de los productos de la categoría B.
Cuota de embalaje: 20 unidades
Peso del embalaje:18.8KG
|
| Voltagem de potencia |

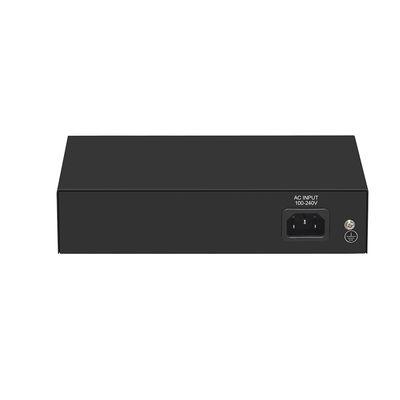

Voltado de entrada: AC 100-240 V
Suministro de energía: 52V1.85A
|
| El poder |
Potencia del producto: máximo 10W
Potencia POE: máximo 80W
|
| Lista de paquetes |
Interruptor 1 pieza, cable de alimentación 1 pieza, manual de usuario 1 pieza, Certificación 1 pieza |
Aplicación de un interruptor PoE comercial
Información sobre el embalaje
- El embalaje estándar suele contener un dispositivo principal, un cable de alimentación y un manual de usuario.
- Hay una etiqueta de producto en el dispositivo y fuera de la caja de embalaje.
- Para la etiqueta del producto, está bien poner su logotipo/modelo en la descripción
- Of course, it supports your language ((Korean/Italian/Russian...), por supuesto, es compatible con tu idioma (Korean/Italian/Russian...).
Preguntas frecuentes
1¿Cuántas cámaras PoE pueden cambiar esta energía, y cuál es el presupuesto total de energía PoE?
Este switch proporciona 8 x 10/100M puertos PoE con un presupuesto total de energía PoE de 80W, lo que significa que puede suministrar energía a hasta 8 dispositivos habilitados para PoE simultáneamente a través de un solo cable Ethernet por dispositivo.
Es compatible con los estándares IEEE 802.3af (hasta 15.4W por puerto) y IEEE 802.3at (hasta 30W por puerto), por lo que es compatible con una amplia gama de cámaras IP, puntos de acceso inalámbricos, dispositivos móviles y dispositivos móviles.y otros dispositivos PoE-powered de todos los principales fabricantesLa energía se negocia y se suministra automáticamente según los requisitos reales de cada dispositivo conectado.
Cuando planifique su instalación, recomendamos calcular el consumo total de energía de todos los dispositivos conectados para asegurarse de que no exceda el presupuesto general de 80W.Como exceder este límite puede causar que ciertos puertos se vuelvan inestables o reduzcan la salida a los dispositivos conectados.
2¿Qué es el modo Extend, y cómo ayuda con las instalaciones de cámaras de larga distancia?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cableEn la actualidad, la red de Ethernet tiene una capacidad de transmisión de más de 100 millas por hora, mucho más allá del límite estándar de 100 metros de Ethernet convencional.
Esto es particularmente valioso para las instalaciones de CCTV en grandes edificios, estacionamientos, instalaciones de almacenes, etc.o entornos del campus donde las cámaras están posicionadas lejos del interruptor central y ejecutar cables adicionales o instalar interruptores intermedios sería costoso o poco prácticoEn el modo Extend, la tasa de transmisión en los puertos 1 a 8 opera a 10 Mbps, lo cual es suficiente para los flujos de video estándar de cámaras IP.
Para instalaciones dentro de 100 metros donde se requiere una velocidad completa de 10/100 Mbps, el modo Normal se puede seleccionar en su lugar, y el cambio entre modos no requiere software o interfaz de gestión.
3¿Qué es el modo VLAN, y por qué lo usaría para una red CCTV?
El modo VLAN se activa a través del switch DIP y aisla a los ocho puertos PoE de comunicarse entre sí, mientras que permite que cada puerto se comunique con los dos puertos uplink individualmente.
En un despliegue de CCTV, esta es una característica de seguridad importante ya que evita que cualquier cámara IP acceda o interfiera con otras cámaras en el mismo switch.Este enfoque de aislamiento de puertos asegura que incluso si una cámara está comprometida o experimenta un problema de redNo puede afectar a las otras cámaras o generar tráfico de transmisión que degrade el rendimiento general de la red.
Es una configuración recomendada para instalaciones de vigilancia profesional donde la seguridad de la red y la segregación de tráfico entre puertos de cámara son prioridades, particularmente en el gobierno.comercialEn la actualidad, la mayoría de los proyectos de seguridad están en manos de empresas privadas, y proyectos de seguridad residencial.
4¿Cómo ayudan los indicadores de LED y los interruptores DIP con la instalación y resolución de problemas en el sitio?
Este switch cuenta con un panel de indicadores LED transparente que muestra el estado de energía y la actividad de los datos de los 10 puertos.Permitir a los técnicos verificar instantáneamente si cada cámara o conexión de enlace ascendente está activa y transmitir datos sin ningún software o computadora portátil requerida en el sitio.
The front-panel DIP switch provides physical one-key control to toggle between VLAN, Normal, and Extend operating modes. El interruptor DIP del panel delantero proporciona un control físico de una llave para cambiar entre los modos operativos VLAN, Normal y Extend.haciendo que sea sencillo para los instaladores configurar el switch para los requisitos específicos de cada proyecto sin acceder a ninguna interfaz web o línea de comandosThe SW indicator LED confirms which mode is currently active. El indicador SW LED confirma qué modo está activo actualmente.
Esta combinación de indicadores visuales y cambio de modo físico reduce significativamente el tiempo de instalación y resolución de problemas.Esto hace que este switch sea particularmente adecuado para los integradores de seguridad e instaladores que necesitan implementar y verificar múltiples switches rápidamente en grandes proyectos de CCTV..
