Inicio /Productos/Transmisor-receptor del módulo de SFP/Transceptor de fibra óptica 100Gbps QSFP28 CWDM4 Modo único 2KM para el centro de datos

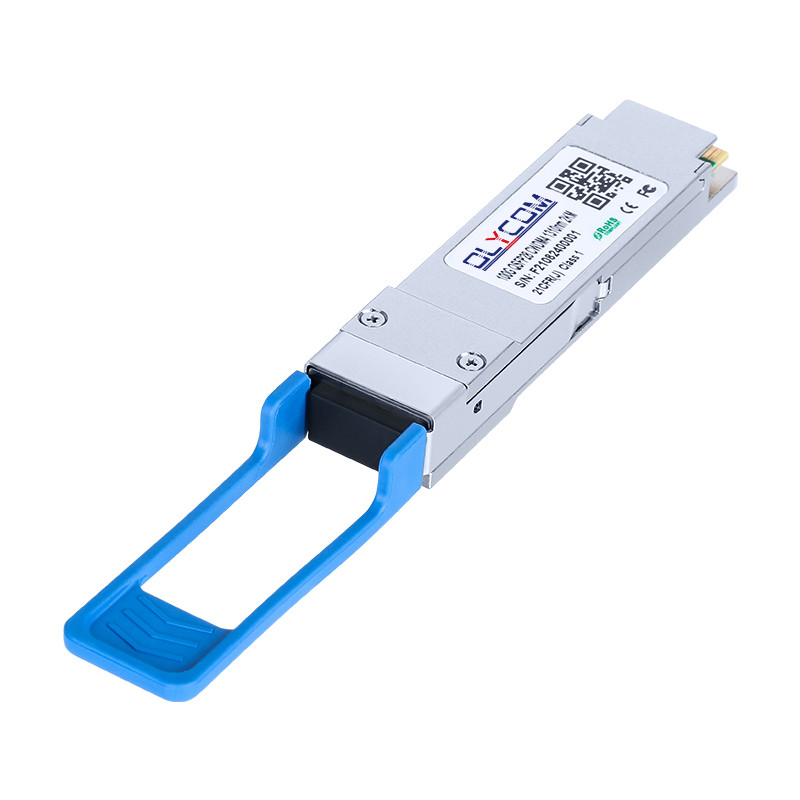

Transceptor de fibra óptica 100Gbps QSFP28 CWDM4 Modo único 2KM para el centro de datos

1 por ciento
MOQ
Negociable
Precio
Transceptor de fibra óptica 100Gbps QSFP28 CWDM4 Modo único 2KM para el centro de datos
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Nombre del producto: Modulo óptico 100G QSFP28
Distancia de transmisión: 2 kilómetros
Conector: Puerto LC duplex
velocidad: 4*25.78Gb/s
Fuente de alimentación: 3.3V
Aplicación: Switch, enrutador, centro de datos
Resaltar:

Centro de datos Transceptor de fibra óptica QSFP28

,

Transceptor de fibra óptica QSFP28 de 100 Gbps

,

Transceptor de fibra óptica CWDM4 QSFP28
Información básica
Lugar de origen: Shenzhen, China
Nombre de la marca: Olycom
Certificación: CE RoHS FCC ISO9001
Número de modelo: Los datos de los datos de los Estados miembros deben estar disponibles en la base de datos.
Documento: DWDM OTN SYSTEM OLYCOM.pdf
Pago y Envío Términos
Detalles de empaquetado: Una pieza en una caja, 200 g de G.W.
Tiempo de entrega: 4~7 días
Condiciones de pago: T/T, PayPal
Capacidad de la fuente: 1500 piezas/mes
Descripción de producto

OQSPLHG02D CWDM 4 Transceptor de modo único 100G QSFP28



Descripción del módulo de fibra 100G



OQSPLHG02D es un transceptor QSFP28 IR4 de 100Gb/s. Es compatible con el QSFP28 MSA y el IEEE 802.3ba.Los módulos de transceptor QSFP28 IR4 están diseñados para su uso en interfaces Ethernet de 100 Gigabit a través de fibra de modo único.



Características del transceptor QSFP 28



  • Factor de forma QSFP28 con enchufe en caliente
  • Apoya el funcionamiento de doble velocidad 25G/28G
  • Duración máxima de enlace de 2 km en fibra de modo único (SMF)
  • Disipación de energía < 3,5 W
  • Funciones de diagnóstico digital incorporadas
  • Apoya el funcionamiento de modo doble 40G/100G con modo de desvío automático CDR
  • Transmisor CWDM basado en DFB de 4x25.78Gb/s
  • Receptores LC dúplex
  • Fuente de alimentación única de 3,3 V
  • Compatible con la Directiva RoHS
  • Temperatura de la caja de trabajo: 0~+70°C



Especificación óptica



Parámetro El símbolo - ¿ Qué? Típico - ¿ Qué es? Unidades Las notas
Transmisor
Tasa de señalización por carril   25.78125±100 ppm Gbit/s 1
longitud de onda del centro El

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 ¢ 1337.5

 nm
Proporción de supresión en modo lateral El SMSR 30         nm
Transmitir OMA por carril TXP -4 años       2.5 Dbm
Transmisión de potencia media por carril - ¿Qué es eso? - Seis años.5       2.5 Dbm
Relación de extinción óptica Urgencias 3.5       Db
Potencia media de lanzamiento del transmisor OFF, por carril           - 30 años. Dbm
Sanción por transmisión y dispersión, cada carril TDP         3 Db
Reflexión del transmisor RL         -12 años. Se aplican las siguientes medidas:

La definición de la máscara ocular del transmisor {X1, X2, X3, Y1, Y2, Y3}



   ¿Qué quieres decir?31, 0.4, 0.45, 0.34, 0.38, 0,4}   2
Receptor















 - 130
Tasa de señalización por carril   25.78125±100 ppm Gbit/s 1
longitud de onda del centro El

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 ¢ 1337.5

 nm
Potencia de recepción media por carril RXP - 11 años.5   2.5 Dbm
Umbral de daños para cada carril   3.5     Dbm
Sensibilidad del receptor sin esfuerzo (OMA), por carril RXsens     -10 años Dbm
Receptor bajo tensión Sensibilidad OMA El SRS     - Es el 7.3 Db
Los préstamos de capital de riesgo Losos     -12 años. Dbm
Las pérdidas Los demás - 30 años.     Dbm
Histeresis de la pérdida ¿Qué quieres decir? 0.5     Db



Aplicación



  • Aplicaciones 100G CWDM4 con FEC
  • Conmutadores de centros de datos de alta densidad, enrutadores



Transceptor de fibra óptica 100Gbps QSFP28 CWDM4 Modo único 2KM para el centro de datos 0



Descripción del código PIN



El pin El símbolo Nombre/Descripción - ¿ Qué?
1 El GND En el suelo 1
2 T2n Entrada de datos invertida del transmisor
3 Tx2p Entrada de datos no invertida del transmisor
4 El GND En el suelo 1
5 Tx4n Entrada de datos invertida del transmisor
6 T4p Entrada de datos no invertida del transmisor
7 El GND En el suelo 1
8 ModSelL Seleccionar el módulo
9 Reinicio Reinicio del módulo
10 Vcc Rx +3,3 V Receptor de fuente de alimentación
11 El SCL Reloj de interfaz serial de 2 cables
12 El SDA Datos de la interfaz serial de dos cables
13 El GND En el suelo 1
14 Rx3p Producción de datos no invertidos del receptor
15 Rx3n Salida de datos invertida del receptor
16 El GND En el suelo 1
17 Rx1p Producción de datos no invertidos del receptor
18 Rx1n Salida de datos invertida del receptor
19 El GND En el suelo 1
20 El GND En el suelo 1
21 Rx2n Salida de datos invertida del receptor
22 Rx2p Producción de datos no invertidos del receptor
23 El GND En el suelo 1
24 Rx4n Salida de datos invertida del receptor
25 Rx4p Producción de datos no invertidos del receptor
26 El GND En el suelo 1
27 ModPrsL Módulo presente
28 Intl Interrumpido 2
29 Vcc Tx +3,3 V Transmisor de fuente de alimentación
30 Vcc1 Fuente de alimentación de +3,3 V
31 Modo LPM Modo de baja potencia
32 El GND En el suelo 1
33 T3p Entrada de datos no invertida del transmisor
34 T3n Entrada de datos invertida del transmisor
35 El GND En el suelo 1
36 T1p Entrada de datos no invertida del transmisor
37 T1n Entrada de datos invertida del transmisor
38 El GND En el suelo 1



Función de diagnóstico digital



Transceptor de fibra óptica 100Gbps QSFP28 CWDM4 Modo único 2KM para el centro de datos 1



Especificación



Transceptor de fibra óptica 100Gbps QSFP28 CWDM4 Modo único 2KM para el centro de datos 2



Información sobre los pedidos



Número de la parte Descripción del producto
Los datos de los datos de los Estados miembros deben estar disponibles en el sitio web de la autoridad competente. Se incluyen en la lista de datos de las categorías 1 y 2 de las categorías 1 y 2 de las categorías 1 y 3 de las categorías 1 y 3 de las categorías 1 y 4 de las categorías 1 y 4 de las categorías 1 y 4.



Transceptor de fibra óptica 100Gbps QSFP28 CWDM4 Modo único 2KM para el centro de datos 3
