Conmutador industrial PoE de Ethernet del conmutador de derivación de fibra 10G
4 puertos Sfp de 10G+8*10/100/1000mbps
Características clave deInterruptor de derivación de fibra industrial 10G

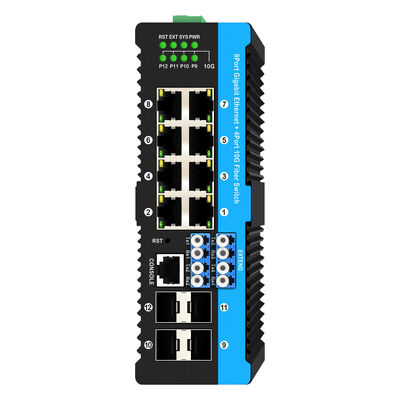

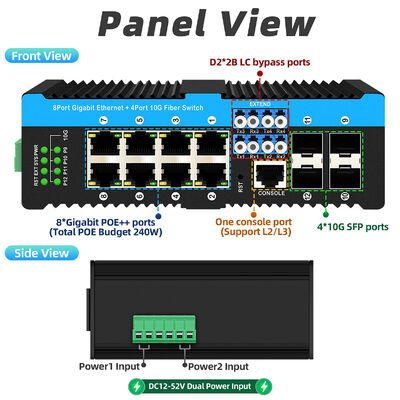

- 8x 10/100/1000Base-T RJ-45 y 4x 10GBase-FX SFP Fiber, un puerto de consola
- Admite encendido IEEE 802.3af/at en 1 ~ 8 puertos RJ45

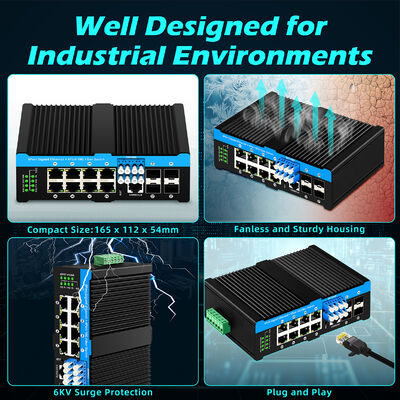

- Protección contra sobretensiones Ethernet de 6 KV, adaptación a un entorno exterior hostil
- Soporte automático MDI/MDIX
- Modo de control de flujo: dúplex completo con estándar IEEE 802.3x, semidúplex con estándar de contrapresión
- Un mecanismo de conmutación de almacenamiento y reenvío
- Temperatura ambiente de funcionamiento:-40 ° ~75 °C
- Diagnóstico de cable, medición de distancia de punto normal o roto del cable
- Alimentación de entrada redundante 48 V CC (48 ~ 52 V CC) y admite polaridad inversa
- Conmutación de protección de anillo Ethernet (ERPS) para cableado redundante
- Admite SNMPv1, v2, v3, administración web, admite protección con contraseña de inicio de sesión de usuario y otros métodos de configuración del dispositivo
Interfaz de gestión
Especificación del conmutador Ethernet PoE
|
Nombre del producto
|
Conmutador de derivación de fibra industrial 10G 10G (4F+8TP)
|
|
Modelo No.
|
IM-FP4X88BGW
|
|
Puerto
|
4x Fibra 10GBase-FX SFP+
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40 ~ 120 km; MM: 1310 nm, 2 km;
8x10/100/1000M UTP RJ45 (admite detección automática MDI/MDIX)
|
|
Estándar
|
IEEE 802.3: Ethernet 10Base-T de 10 Mbit/s
IEEE 802.3u: 100Base-TX, Ethernet rápido
IEEE 802.3z: Ethernet 1000Base-T Gbit/s sobre fibra óptica
IEEE 802.3ae para 10 Gigabit Ethernet
IEEE 802.1d: STP (Protocolo de árbol de expansión)
IEEE 802.1s: 100Base-TX, Ethernet rápido
IEEE 802.1w: RSTP (Protocolo de árbol de expansión rápida)
ITU-T G.8032: ERPS (conmutación de protección de anillo Ethernet)
IEEE 802.1Q: LAN virtuales (VLAN)
IEEE 802.1X: Red basada en puertos y MAC, control de acceso, autenticación
IEEE 802.3ad: Agregación de enlaces para enlaces paralelos con LACP (Protocolo de control de agregación de enlaces)
IEEE 802.3x: control de flujo para Full Duplex
IEEE 802.1ad: VLAN apiladas
IEEE 802.1p: protocolo QoS/CoS de capa 2 de LAN para priorización del tráfico
IEEE 802.1ab: Protocolo de descubrimiento de capa de enlace (LLDP)
IEEE 802.1az: EEE (Ethernet de eficiencia energética)
IEEE802.3af: 15,4W
IEEE802.3at: 30W
|
|
Arquitectura del interruptor
|
Ancho de banda del sistema: 176 Gbps (sin atascos de tráfico)
Tamaño de memoria RAM: 4 GB
Retardo de conmutación: <10us
Búfer de paquetes: 12 Mbit
Rendimiento: 95,23Mpps
Marco gigante: 12 KB
Función MAC: 16K L2
|
|
Funcionalidad extendida (opcional)
|
Función de protección de derivación óptica BYPASS
|
|
Fuerza
Consumo
|
8W (sin carga)
18W (carga completa)
|
|
8W (sin carga)
18W (carga completa)
|
DC48V redundante (48~52VDC)
alimentación (Bloque de terminales extraíble)
|
|
CONDUJO
|
Por unidad: Power 1 (Rojo), SYS (Rojo),
Puerto RJ-45: Enlace/Activo (Verde) Velocidad (Amarillo)
Puerto de fibra SFP: Enlace/Activo (Verde)
Indicador de extensión
|
|
Temperatura de funcionamiento
|
-40 ~ 75°C
|
|
Dimensiones
|
165x112x54mm
|
|
Peso
|
0,85 kg
|
|
Instalación Montaje
|
Montaje en carril DIN
|
| Garantía |
3 años |

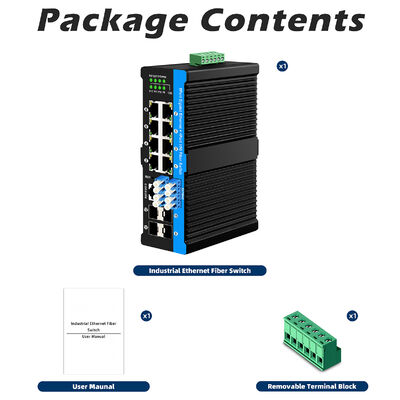

Lista de embalaje:
- Coloque el producto en una bolsa ESD y luego colóquelo en espumas de PE con embalaje exterior de cartón.
- El embalaje estándar suele contener un dispositivo principal, una tarjeta de garantía y un manual de usuario.
- Dimensión de la caja de embalaje para 1 unidad: 23*16,5*5,8 cm
- 20 piezas en una caja de embalaje de 55,5*40*41 cm de dimensión.
|
LISTA DE EMBALAJE
|
CONTENIDO
|
CANTIDAD
|
CANTIDAD
|
|
Conmutador PoE industrial gestionado de 12 puertos y 10 g
|
1
|
COLOCAR
|
|
Manual de usuario
|
1
|
ordenador personal
|
|
Tarjeta de garantía
|
1
|
ordenador personal
|
|
Bloque de terminales extraíble
|
1
|
ordenador personal
|
|
Nota: El conmutador POE administrado industrial no incluye la fuente de alimentación ni el módulo SFP.
|
Solicitud:
1. Transporte Inteligente (Monitoreo de Carreteras/Ferrocarriles/Túneles)
Implementado en la red de anillo de fibra de videovigilancia en carreteras y túneles de metro; 8 puertos PoE conectan cámaras de tráfico y PLC de señales de tráfico. BYPASS óptico opcional mantiene el enlace de fibra activo automáticamente una vez que falla un solo interruptor, lo que garantiza una transmisión continua de video y señales de tráfico bajo temperaturas exteriores extremas y un ambiente de túnel húmedo.
2. Subestación eléctrica y nueva energía (fotovoltaica/parque eólico)
Se utiliza para monitoreo de subestaciones y recopilación remota de datos de centrales fotovoltaicas/eólicas; PoE suministra energía a cámaras de monitoreo y sensores inteligentes. La redundancia dual ERPS plus BYPASS evita la falla de la red de monitoreo causada por fallas de dispositivos de un solo punto, adecuado para entornos de subestaciones EMI pesadas.
3. Metalurgia, minas de carbón e industria petroquímica
Construir un anillo de fibra industrial para control PLC de fábrica y sistema de cámaras de seguridad perimetrales; BYPASS evita físicamente el nodo defectuoso para evitar el colapso de toda la red de producción; El diseño de temperatura amplia se adapta a condiciones de taller húmedas, polvorientas y de alta temperatura, PoE para cámaras industriales y colectores de campo a prueba de explosiones.
4. Conservación del agua y monitoreo ambiental
Sitios de monitoreo de la calidad del agua de ríos/embalses conectados a través de una red de fibra tipo cadena; PoE alimenta sensores de calidad del agua y cámaras hidráulicas. BYPASS garantiza la conectividad de fibra ascendente y descendente incluso cuando el sitio local está apagado y la carga ininterrumpida de datos hidrológicos a la sala de control central.
Preguntas frecuentes:
P1: ¿Cuál es la función BYPASS del IM-FP4X88BGW?
R: BYPASS óptico opcional funciona en puertos 4×10G SFP+. Cuando el conmutador está apagado o es anormal, los enlaces de fibra sufren un cortocircuito físico sin pasar por el conmutador, manteniendo intacta la red en anillo, combinándose con ERPS para una redundancia de doble enlace.
P2: ¿Especificación de salida PoE?
R: Los 8 puertos RJ45 admiten IEEE802.3af (15,4 W) y at (30 W), máximo 30 W por puerto para cámaras IP y AP industriales. Pero si necesita 60w, háganoslo saber.
P3: ¿Temperatura de funcionamiento e instalación al aire libre disponibles?
R: Rango de trabajo de -40 ℃ ~ + 75 ℃, protección contra sobretensiones de 6 KV, diseño IP40 y carril DIN, adecuado para exteriores, túneles y sitios industriales hostiles.
P4: ¿Velocidad del puerto de fibra y módulos SFP compatibles?
R: Ranuras 4×10G SFP+, compatibles con módulos SFP+ industriales: MM 2 km, SM 20 km /40~120 km.
P5: ¿Tiempo de recuperación de ERPS y topología de anillo?
R: Recuperación ERPS <50 ms, admite estructura de anillo único, subanillo y multianillo, BYPASS mejora la estabilidad de toda la red.
