Módulo de desvío de fibra óptica de 4 canales
Introducción al interruptor de derivación óptica OLP OBP
El módulo de conmutador óptico Olycom admite conexiones de fibra 100G/40G/10G/1G y 100M y ofrece opciones de modo único y modo múltiple de SC/LC.
También se puede personalizar para satisfacer las necesidades de vía óptica de sistemas de prueba complejos y mejorar la eficiencia de las pruebas del producto.
Es un producto esencial indispensable para la vigilancia y protección de los sistemas de comunicación óptica, que pueden conectarse a sistemas de comunicación óptica de alta densidad.
- Baja pérdida de inserción
- Alta estabilidad
- Alta fiabilidad
- Largo rango de longitud de onda
- Transcurso de canal bajo
- Temperatura del entorno de funcionamiento: -20 °C ~ 70 °C
Especificación del protector de apagado
| Nombre del producto |
Interruptor de derivación de fibra óptica |

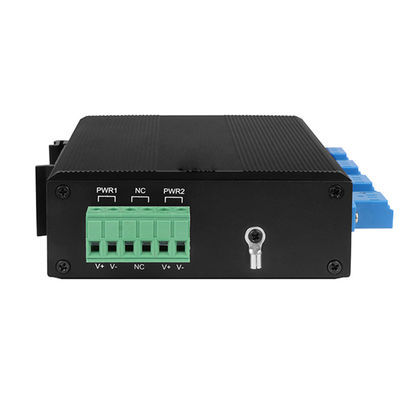

| Interfaz de alimentación |
Bloque de terminal industrial estándar. |
| Protección de polaridad |
Apoyo |
| Interfaz de fibra óptica |
LC |
| Rango de longitud de onda |
Se aplican las siguientes medidas: |
| longitud de onda de prueba |
Se aplican las siguientes medidas: |
| Insertar pérdida |
Tipo de producto:0.6 dB máximo:1.0 dB; Tipo:0.6dB máximo:1.0 dB |
| Pérdida de retorno |
MM≥30 dB SM≥50 dB |
| Canal cruzado |
MM≥35 dB SM≥55 dB |
| Pérdida de polarización |
≤ 0,05 dB |
| Pérdida de longitud de onda |
≤ 0,05 dB |
| Pérdida de temperatura |
≤ 0,05 dB |
| Repetibilidad |
≤ 0,05 dB |
| Voltado de funcionamiento |
El valor de las emisiones se calculará en función de las emisiones. |
| Vida útil |
≥100000000 veces |
| Tiempo de cambio |
≤ 10 ms |
| Potencia óptica de transmisión |
≤ 500 MW |
| Medio ambiente |
Temperatura de trabajo: -20° ≈ 70°C
Temperatura de almacenamiento: -40 °C - 85 °C
|
| Dimensión |
114 mm x 93 mm x 35 mm |
| Método de instalación |
Instalación del tren |
| Grado de protección |
Protección IP40 |
Aplicación del interruptor de fibra de bypass
- Red de Área Metropolitana (MAN)
- Investigación y desarrollo de laboratorio
- Monitoreo del sistema
- Configuración dinámica del multiplexado de adición/desplazamiento

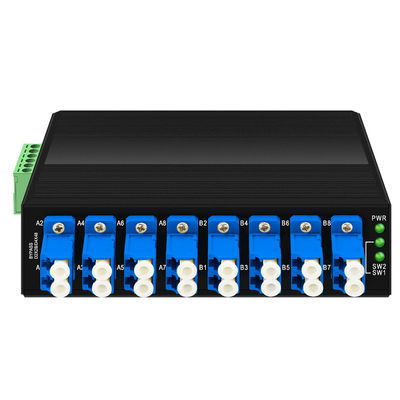

Estado del LED
PWR: es el indicador de potencia del dispositivo
SW1: Indicador de estado de la operación de desvío 1
SW2: Indicador de estado de funcionamiento de desvío 2
Dimensión
Instalación
- Coloque el equipo en un escritorio lo suficientemente grande y estable o en una vía férrea firme
- Conectar el adaptador de alimentación a la interfaz de alimentación y conectar la toma de corriente a través del cable de alimentación
- Conectar el equipo al puerto correspondiente a través de la fibra óptica
- No coloque objetos pesados sobre el equipo y asegúrese de que tenga una buena ventilación y un buen ambiente de disipación de calor.
- Por favor, desconecte la energía antes de conectar o desconectar el adaptador de alimentación.
- Conecte el cable de alimentación, conecte y encienda la fuente de alimentación.
- El indicador PWR estará encendido.
- Cuando el equipo tenga un conjunto de interruptores de luz: se encenderá la luz indicadora SW1 o SW2;
- Cuando el dispositivo tenga dos conjuntos de interruptores de luz: SW1 y SW2 se encienden al mismo tiempo.
