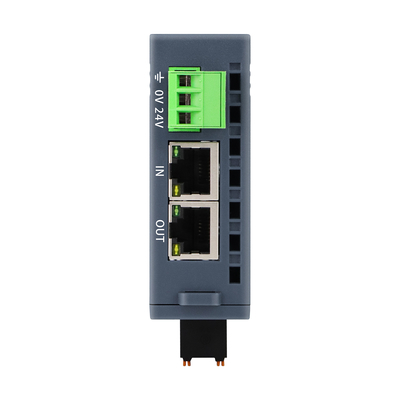

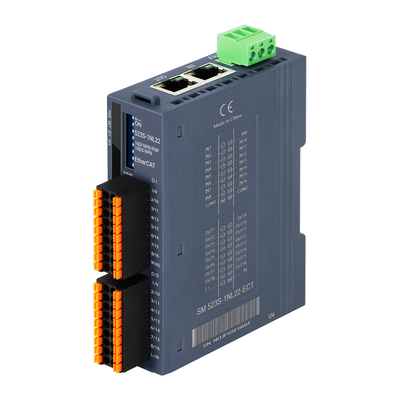

Módulo de E/S independiente EtherCAT de 16 puertos
Características principales
- Bus EtherCAT
- 2 conectores RJ45
- Fuente de alimentación de 24VCC
- con interruptor DIP de 8 bits para configurar la dirección de ID de estación
- 16DI integrados (entrada de cátodo común/ánodo común)
- 16DO (salida NPN)
- IP20

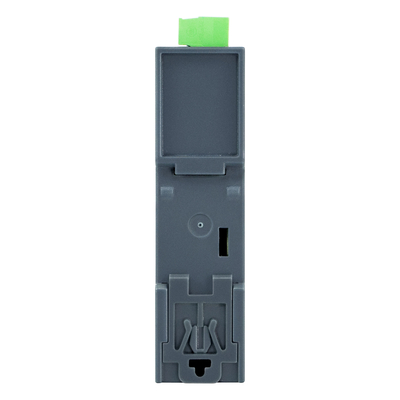

- Instalación en riel DIN DN35
Introducción del producto
- 2 interfaces RJ45, 100Mbit/s
- Tecnología de aislamiento de bus y alimentación, y fiabilidad
- Independiente como estación esclava EtherCAT
- Proporcionar archivos XML independientes
Especificación
| Especificaciones técnicas |
| Voltaje de funcionamiento |
24VCC (rango de voltaje 18VCC~28VCC) |
| Pérdida de corriente de funcionamiento |
Basado en diferentes modelos de producto, consulte el manual del producto para obtener detalles |
| Protección de alimentación |
Protección contra conexión inversa, absorción de sobretensión |
| Interfaz de comunicación |
2*RJ45 |
| Tipo de terminal de alimentación |
Conector enchufable, puerto de conexión por tornillo |
| Tipo de terminal de señal |
Conector enchufable, puerto de conexión PUSH-IN recto |
| Indicación de pantalla |
Fuente de alimentación
Luz indicadora verde NET
Luz indicadora roja SF
Luz indicadora verde de señal IO
|
| Protocolo |
EtherCAT |
| Categorías maestro-esclavo |
dispositivos esclavos independientes |
| Puntos de E/S principales |
Sí, consulte los datos de pedido para obtener detalles |
| Umbral de protección contra sobrecorriente |
1.5A, 5ms |
| Tiempo de respuesta de E/S |
Mínimo 500us |
| Escalabilidad |
No admite extensión |
| Longitud del cable (apantallado) |
Máximo 500m |
| Longitud del cable (no apantallado) |
La longitud máxima del punto de entrada es de 300m y la longitud máxima del punto de salida es de 150m |
| Configuración de estación esclava |
| Configuración de dirección |
Configuración mediante interruptor DIP o estación maestra |
| Número máximo de estaciones por segmento |
255 (El número específico de estaciones admitidas lo determina la estación maestra) |
| Entorno de trabajo |
| Temperatura de trabajo |
-20~60°C |
| Humedad de trabajo |
5%~90% (sin condensación) |
| Grado de protección |
IP20 |
| Dimensiones (l* a * h) |
27mm*94mm*114mm |
Detalles de pedido
| Especificaciones |
Número de producto |
| Módulo independiente OM521S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con código de interruptor DIP de 8 bits para configurar la dirección ID de estación, el producto viene con 32DI (entrada de ánodo común/ánodo común), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM521S-1BL22-ECT
|
| Módulo independiente OM522S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con código de interruptor DIP de 8 bits para configurar la dirección ID de estación, el producto viene con 32DO (salida PNP), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM522S-1BL22-ECT
|
| Módulo independiente OM522S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con código de interruptor DIP de 8 bits para configurar la dirección ID de estación, el producto viene con 32DO (salida NPN), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM522S-1NL22-ECT
|
| Módulo independiente OM523S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con código de interruptor DIP de 8 bits para configurar la dirección ID de estación, el producto viene con 16DI (entrada de ánodo común/ánodo común) y 16DO (salida PNP), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM523S-1BL22-ECT
|
| Módulo independiente OM523S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con interruptor DIP de 8 bits para configurar la dirección ID de estación, el producto viene con 16DI (entrada de ánodo común/ánodo común), 16DO (salida NPN), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM523S-1NL22-ECT
|
| Módulo independiente OM523S, módulo independiente SM523S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con código de interruptor DIP de 8 bits para configurar la dirección ID de estación, el producto viene con 16DI (entrada de ánodo común/ánodo común) y 12DO (salida de relé), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM523S-1HJ22-ECT
|
| Módulo independiente OM524S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con interruptor DIP de 8 bits para configurar la dirección ID de estación, el producto viene con 16DI (entrada de ánodo común/ánodo común) y 16DIO (entrada NPN/salida NPN configurable, configuración de grupo de 2 vías), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM524S-2NL22-ECT
|
| Módulo independiente OM525S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con interruptor DIP de 8 bits para configurar la dirección ID de estación, el producto viene con 16DO (salida NPN) y 16DIO (entrada NPN/salida NPN configurable, configuración de grupo de 2 vías), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM525S-3NL22-ECT
|
| Módulo independiente OM526S, bus EtherCAT, 2 puertos RJ45, fuente de alimentación de 24VCC, con interruptor DIP de 8 bits para configurar la dirección ID de estación. El producto está equipado con 16DIO (tipo NPN, entrada o salida configurable de grupo de 2 canales), no admite módulo de expansión de bus interno, nivel de protección IP20, admite instalación en riel DIN DN35 |
OM526S-1NH22-ECT
(producto en planificación)
|
