Conmutador Ethernet industrial gigabit robusto con 8 puertos IP67 impermeable
Conmutador Ethernet gestionado M12 para ferrocarriles

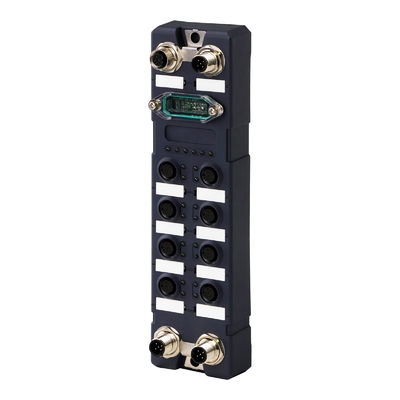

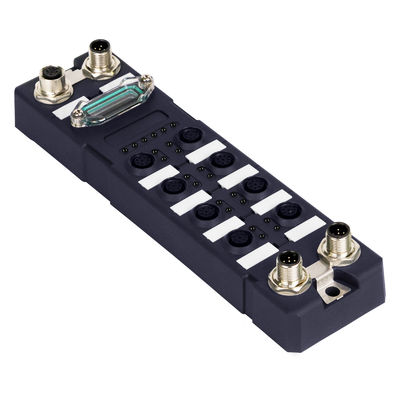

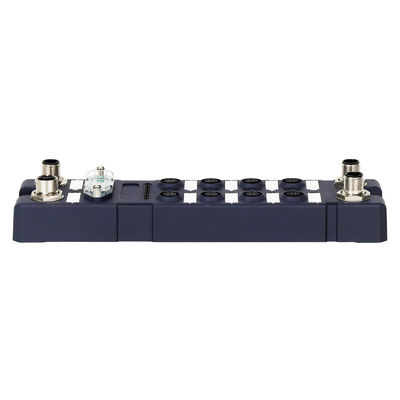

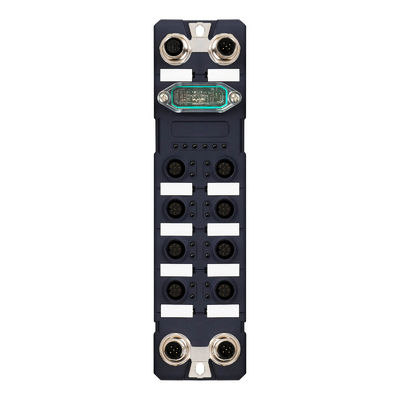

Introducción del conmutador Ethernet IP67 de 8 puertos
La serie IM-WS080WGM es el conmutador M12 impermeable de 10/100/1000 Mbps, con temperatura de funcionamiento de -40 °C a +75 °C, compatible con gestión web, cumple con el grado de protección IP67 y los requisitos de grado industrial EMC, pasa la certificación de entornos peligrososy cumple con las normas FCC y CE. El fiable diseño industrial impermeable podría garantizar el funcionamiento continuo y estable del sistema de automatización.
Especificación del conmutador Gigabit industrial completo
| Nombre del producto |
Conmutador industrial impermeable gestionado de 10/100/1000 Mbps (8TP) |
| Número de modelo |
IM-WS080WGM |
| Puerto |
8 puertos de red M12 de 10/100/1000M, M12 (hembra), código A de 8 pines, control de flujo automático, modo dúplex completo/semidúplex, ajuste automático MDI/MDI-X |
| Estándar |
IEEE 802.3, IEEE 802.3u, Control de flujo IEEE 802.3x, Etiquetado VLAN IEEE 802.1Q, CoS IEEE 802.1p, Autenticación IEEE 802.1X, Protocolo de agregación de enlaces IEEE 802.3ad: IGMPv1/v2, Cliente DHCP SNMPv1/v2, TFTP, HTTP, HTTPS, Telnet, Syslog SSH, Notificación SNMP, DDM, detección Ping/tracert, biblioteca MIB: MIB-II, MIB similar a Ethernet, |
| Gestionado |
Procesamiento de tramas Jumbo: 9k
Búfer de informe: 64K
Supresión de tormentas de difusión: admite supresión de difusión, multidifusión y unidifusión desconocida
Control de flujo: adopta control de flujo de negociación IEEE802.3x, función CAR, tamaño del paso de limitación de velocidad es 1Kb
ERPS ITU-802.3/Y1344
Protocolo multidifusión: IGMP Snooping
Gestión de puertos: admite aislamiento de puertos y agregación de puertos
Gestión DHCP: admite DHCP Snooping, opción 82
Mecanismo QoS: 802.1p; admite marcado de prioridad predeterminado del puerto, cada puerto tiene al menos 4 colas con diferentes prioridades
Seguridad: autenticación de acceso de inicio de sesión, modificación de contraseña de inicio de sesión, filtrado de direcciones MAC, admite aprendizaje de direcciones MAC dinámicas o estáticas / admite activación y desactivación de la función de aprendizaje de ARP, limitación de velocidad de mensajes ARP / admite enlace manual y automático de escaneo de IP + MAC + puerto, establece IEEE 802.1x (basado en puerto, basado en MAC), puede transmitir transparentemente paquetes de datos 802.1x / detección de bucle de puerto
|
| Características de conmutación |
Capacidad de intercambio: 20 Gbps Tasa de reenvío de paquetes: 14.8 Mpps
Tabla de direcciones MAC: 4K Retardo de intercambio: <5μs
Método de transmisión: almacenar y reenviar
|
| Fuente de alimentación |
Voltaje de entrada: CC 12-52 V
Conexión inversa: compatible
Protección contra sobrecarga: compatible
Protección redundante: compatible
|
| Medio ambiente |
Temperatura de trabajo: -40 °C ~ 75 °C; Temperatura de almacenamiento: -40 °C ~ 85 °C;
Humedad de trabajo: 5% ~ 95%, sin condensación
|
| Estándares industriales |
EMI: FCC Parte 15 Subparte B Clase A, EN 55022 Clase A
EMS: EN 61000-4-2 (ESD) Nivel 3, EN 61000-4-3 (RS) Nivel 3, EN 61000-4-4 (EFT) Nivel 3, EN 61000-4-5 (Sobretensión) Nivel 3, EN 61000-4-6 (CS) Nivel 3, EN 61000-4-8
Control de tráfico: NEMA-TS2 Vibración: IEC 60068-2-6
Caída libre: IEC 60068-2-32 Choque: IEC 60068-2-27 Tráfico ferroviario: EN 50121-4
|
| Información mecánica |
Clase de seguridad: IP67
Dimensión: 125 x 60 x 25 mm. Peso: 0.5 kg
|
| Garantía |
3 años |
Características clave de la función gestionada
- Admite gestión IEEE802.3az EEE (Ethernet de eficiencia energética), optimiza el consumo de energía
- Admite el protocolo de anillo ERPS ITU-802.3/Y1344.
- Admite gestión web SNMPv1, v2, admite protección de contraseña de inicio de sesión de usuario y otros métodos de configuración de dispositivos
- Admite tramas Jumbo de 9k, restricción MAC
- Admite VLAN: admite VLAN de puerto y etiqueta 802.1Q
- Admite prioridad QoS, reasignación DSCP, mapeo de prioridad y colas, prioridad de puerto, peso de cola Q
- Admite control de ancho de banda de puerto IGMP, supresión de tormentas de difusión
- Admite agregación de puertos, duplicación de puertos, aislamiento de puertos, control de ancho de banda
- Admite la apertura de la biblioteca MIB para cumplir con los requisitos de operación y mantenimiento
- Admite métodos de gestión WEB, CLI, Telnet, utilidad de Windows y SNMP
- Restablecer: Admite reinicio y restauración de la configuración predeterminada

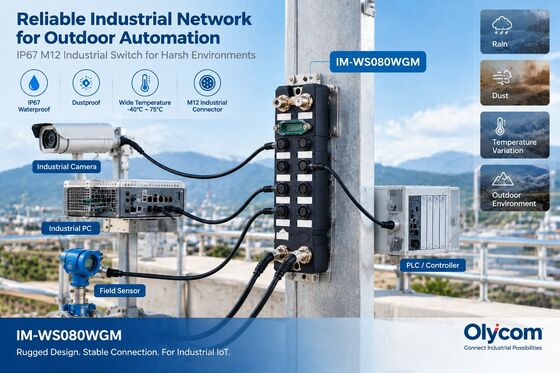

Aplicación del conmutador impermeable IP67:
Accesorios
| Cable de alimentación y conector |
| M12 L-code de 4 pines, 10A máx., conector hembra con cable, Longitud: 1 m |
| M12 L-code de 4 pines, 10A máx., conector hembra-macho dual con cable, Longitud: 1 m |
| M12 L-code de 4 pines, 10A máx., conector hembra, carcasa de TPU sin blindaje |
| M12 L-code de 4 pines, 10A máx., conector macho, carcasa de TPU sin blindaje |
| Cable de señal y conector |
| M12 A-code de 8 pines, conector macho con cable, Longitud: 1 m |
| M12 A-code de 8 pines, conector macho con cable, Longitud: 1 m |
| M12 B-code de 8 pines, conector macho con cable, Longitud: 1 m |
| M12 B-code de 8 pines, conector macho con cable, Longitud: 1 m |
Preguntas frecuentes:
1. ¿Para qué se utiliza el IM-WS080WGM?
El IM-WS080WGM es un conmutador Ethernet industrial gestionado con clasificación IP67 diseñado para entornos industriales exteriores y hostiles.
Es adecuado para aplicaciones como:
- Sistemas de automatización exteriores;
- Redes de equipos industriales;
- Sistemas de visión artificial;
- Aplicaciones de monitorización industrial.
2. ¿Por qué el IM-WS080WGM es adecuado para aplicaciones exteriores?
El IM-WS080WGM presenta una clasificación de protección IP67 y un diseño de carcasa metálica, lo que ayuda a proteger el conmutador en entornos donde pueden producirse polvo, humedad y cambios de temperatura.
Admite un rango de temperatura de funcionamiento de -40 °C a 75 °C, lo que lo hace adecuado para diversas aplicaciones de campo industrial.
3. ¿Cuál es la ventaja de la interfaz Ethernet M12?
El IM-WS080WGM utiliza conectores Ethernet industriales M12 en lugar de puertos RJ45 estándar.
La interfaz M12 está diseñada para aplicaciones industriales que requieren:
- Conexiones protegidas;
- Instalación en el lado de la máquina;
- Redes de equipos exteriores.
4. ¿Cuántos puertos Ethernet tiene el IM-WS080WGM?
El IM-WS080WGM proporciona 8 puertos Ethernet M12 de 10/100/1000 Mbps.
Puede conectar múltiples dispositivos Ethernet industriales, como controladores, cámaras y equipos de campo.
5. ¿Es el IM-WS080WGM un conmutador Ethernet gestionado?
Sí. El IM-WS080WGM es un conmutador Ethernet industrial gestionado.
Admite funciones de gestión que incluyen:
- Gestión WEB;
- SNMP;
- VLAN;
- QoS;
- Aislamiento de puertos.
Estas características ayudan a los ingenieros a configurar y mantener redes industriales.
