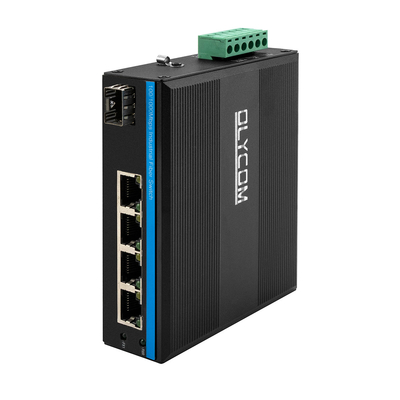

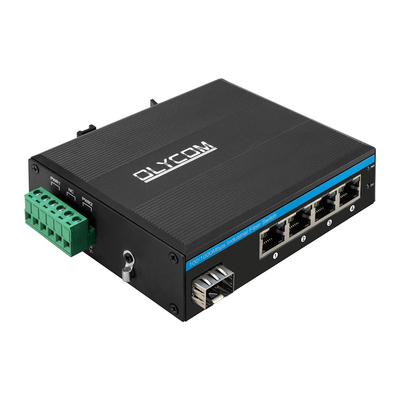

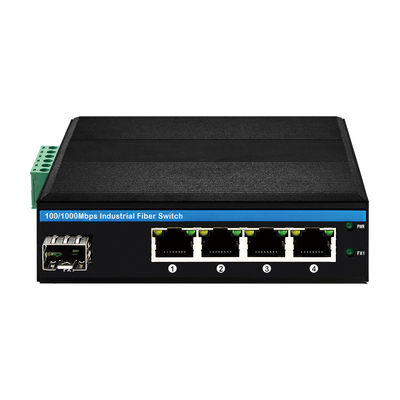

Conmutador industrial PoE de 4 puertos con energía solar o batería de gigabit
Nombre del modelo: IM-FP144GE
Puerto: puertos RJ45 de detección automática de 4x 10/100/1000Mbps, puertos de fibra SFP de 1x 100/1000Mbps
PoE: 4*PoE af/at, presupuesto de 120W, potencia de soporte en cámaras PoE IP a través del punto de acceso inalámbrico (AP) de 5 categorías de cable Ethernet.
Conjunto de chips: Realtek
Nivel de protección: protección contra sobretensiones Ethernet de 6KV, carcasa de grado IP40
Apoyo para MDI/MDIX automático
Modo de control de flujo: full duplex con el estándar IEEE 802.3x, half-duplex con el estándar de contrapresión
Compatible con las normas IEEE 802.3 10Base-T y IEEE 802.3u 100Base-TX
Detecta los modelos PoE de los equipos eléctricos.
Mecanismo de intercambio de almacenamiento y transferencia
Temperatura del entorno de funcionamiento: -40°C~75°C
Especificación
| Nombre del producto |
10/100/1000Mbps Interruptor de fibra PoE industrial ((1F+4TP) |
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| Puerto |
Puertos SFP de 1x 100/1000Mpbs
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40 ~ 120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100/1000M UTP RJ45 ((Apoya la detección automática MDI/MDIX)
|
| Características de conmutación |
Modo de transmisión: almacenamiento y transmisión
Ancho de banda del sistema: 10Gbps (sin atascos de tráfico)
Tasa de reenvío de paquetes: 7.44Mpps
- ¿ Qué es eso?
Buffer de cola: 1.75M
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Los LEDs |
Energía, red, fibra
PWR: Potencia
Fibra: FX1
Color naranja de cobre: indicador PoE
En: PoE está funcionando
Desactivado: PoE no funciona
Verde cobre: indicador de enlace/acto
En: transmisión es normal
Desactivado: la transmisión no es normal
|
| Fuente de alimentación |
La tensión de entrada de la fuente de alimentación PiE: DC12V/DC24V/DC48V
Potencia de salida de la fuente de alimentación PoE única: 30W ((puerto 1~4)
Presupuesto total: 120 W
Válvula de salida PoE: 48V
Potencia en estado de inactividad: 5W
Conexión inversa: soporte
|
| Medio ambiente |
Temperatura de trabajo: -40°C 75°C
Temperatura de almacenamiento: -40°C a 85°C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
| Normas de la industria |
ESD:IEC61000-4-2, ± 15KV de contacto con el aire, ± 6KV
EFT:IEC61000-4-4, general ±6KV
La corriente de corriente es la corriente de corriente de corriente de corriente de corriente de corriente.
|
| Certificación |
El número de unidad de ensayo debe ser el número de unidad de ensayo de la unidad de ensayo.2020
En el caso de los vehículos de las categorías M1, M2 y M3, el valor de los valores de referencia se calculará en función de los valores de referencia de la serie de vehículos de las categorías M2 y M3.2021
En el caso de los vehículos de las categorías M1, M2 y M3, la norma EN 61000-3-3:2013/A2:2021/AC se aplica a todos los vehículos de las categorías M2 y M3.2022
El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo.2020
La FCC: 47 CFR FCC Parte 15 Subparte B (clase B) ANSI C63.4:2014
|
| Información mecánica |
Conchas: Conchas metálicas corrugadas
Clase de seguridad: IP40
Dimensión: 114*93*35 mm
Método de montaje: montaje en barandillas o en paredes
Peso neto/peso bruto: 0,35 kg/0,45 kg
|
| Garantización |
Reemplazo en el plazo de un año; reparación en 3 años |
Consulta de productos
1¿Puedo conectarlo con un dispositivo sin PoE?
Sí, son puertos PoE de detección automática 4* que detectan si los dispositivos conectados admiten PoE o no.
Sólo habrá transmisión de red si no es 802.3af o 802.3at compatible.
2¿Cuál es la velocidad de enlace ascendente?
Velocidad de 100M/1000Mbps, para el enlace ascendente SFP, también admite detección automática.
Es decir, funciona cuando se conecta a un transmisor de fibra de 155 Mb/s O 1.25 Gb/s.
3¿Qué pin lleva el PoE?
Los pines 1/2, 3/6 son para pares de datos mientras que los pines 4/5, 7/8 llevan salida PoE.
4¿Puedo usar una batería para arrancar su dispositivo?
Sí, siempre y cuando el voltaje esté en DC12V ~ DC48V y los pines de alimentación estén correctamente conectados.
Aplicación
1Sistema PoE de baja tensión
2, Red a bordo del vehículo
3, vigilancia de CCTV
