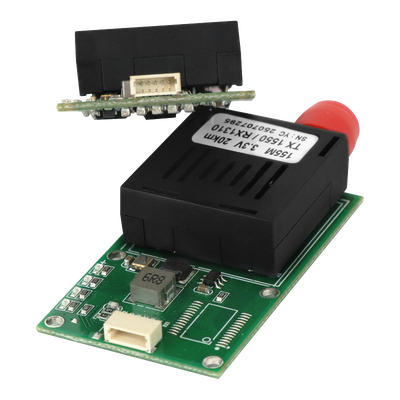

Módulo Óptico para Drones, Cumple con CE, Datos TTL, Fibra FC/ST/SC, 20KM/40KM/60KM/80KM

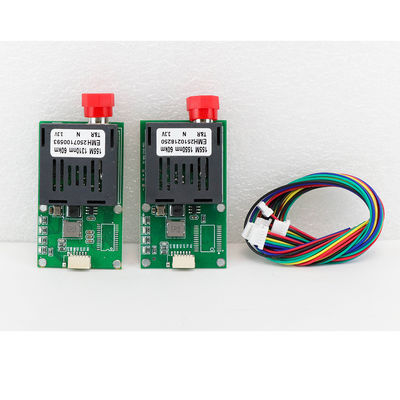

Módulo de Dron de Fibra Anclada

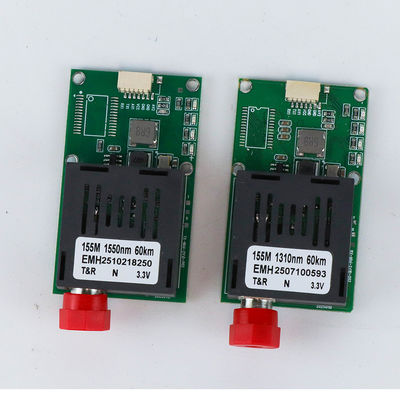

Extremo aéreo

La longitud de onda del cable de fibra óptica del extremo aéreo es de 1490nm, y la interfaz se define como: RX/TX/AV/VCC/GND. RX se conecta al CRSFTX del controlador de vuelo, TX se conecta al CRSFRX del controlador de vuelo, y AV se conecta al puerto de salida de señal AV del controlador de vuelo.

Extremo terrestre

La longitud de onda del cable de fibra óptica del extremo terrestre es de 1550nm, y la interfaz se define como: RX/TX/AV/CC/GND. RX se conecta al CRSFTX del receptor del control remoto, TX se conecta al CRSFRX del receptor del control remoto, y AV se emite al puerto de entrada de señal AV de la pantalla o VTX. Descripción: Este dispositivo se desarrolla para el sistema de transmisión de señales de drones con 1 video analógico y 1 señal de nivel TTL. El dispositivo tiene las características de seguridad y fiabilidad, rendimiento estable, peso total ligero y alta relación costo-rendimiento.


Los sistemas de comunicación de drones industriales requieren mucho más que una simple transmisión de datos inalámbrica. A medida que las capacidades de carga útil continúan evolucionando, los drones modernos deben manejar simultáneamente el control de vuelo, la telemetría, el video de alta definición, el procesamiento de IA y varios datos de sensores, manteniendo al mismo tiempo una comunicación fiable a largas distancias.

Los módulos de comunicación por fibra óptica proporcionan una solución ideal al ofrecer latencia ultrabaja, alto ancho de banda, fuerte inmunidad electromagnética y transmisión segura a larga distancia. Se implementan ampliamente en drones anclados, drones industriales y sistemas no tripulados de misión crítica.

1. Transmisión de Control de Vuelo y Telemetría

El módulo de fibra óptica TTL proporciona un canal de comunicación serie transparente entre el controlador de vuelo y la estación de control terrestre.

Los datos transmitidos típicos incluyen:

* Comandos de control de vuelo

* Misiones automáticas por puntos de referencia

* Comandos de regreso a casa

* Datos de posicionamiento GPS

* Información de actitud IMU

* Dirección de la brújula

* Altitud y velocidad

* Estado de la batería

* Monitoreo de la salud del motor

* Retroalimentación de telemetría en tiempo real

Dado que la comunicación del control de vuelo es crítica para la seguridad, el canal serie está diseñado para ofrecer una transmisión estable, determinista y de baja latencia a largas distancias.

2. Transmisión de Video de Alta Definición

El módulo de fibra óptica Gigabit Ethernet está diseñado para cargas útiles que requieren mucho ancho de banda y comunicación IP continua.

Las aplicaciones típicas incluyen:

* Cámaras HD 1080P / 4K

* Transmisión de video H.264 / H.265

* Cámaras de doble espectro EO/IR

* Cámaras de vigilancia panorámica

* Sistemas de cámaras PTZ

* Dispositivos de carga útil basados en IP

La interfaz Gigabit Ethernet proporciona suficiente ancho de banda para la transmisión de video en tiempo real, manteniendo una excelente calidad de imagen en enlaces de fibra de larga distancia.

3. Computación de IA y Cargas Útiles Inteligentes

Los drones industriales modernos integran cada vez más plataformas de computación de borde basadas en IA para el análisis de imágenes en tiempo real y la toma de decisiones autónoma.

Las cargas útiles típicas incluyen:

* Computadoras de borde de IA

* Plataformas NVIDIA Jetson

* PCs industriales integrados

* Sistemas de reconocimiento de objetos

* Sistemas de seguimiento inteligente

* Sistemas de inspección autónoma

El canal de fibra Ethernet permite la transmisión de alta velocidad de resultados de procesamiento de IA, información de sensores y comunicación de red entre equipos aéreos y la estación terrestre.

4. Sistemas LiDAR, Radar y de Mapeo

Los drones de topografía e inspección a menudo transportan equipos de detección de alta tasa de datos.

Las cargas útiles típicas incluyen:

* Escáneres LiDAR

* Sistemas de radar SAR

* Cámaras multiespectrales

* Cámaras hiperespectrales

* Sistemas de fotogrametría

* Equipos de mapeo 3D

Estos sensores generan continuamente grandes volúmenes de datos, lo que hace que Gigabit Ethernet sobre fibra sea una solución de transmisión ideal.

5. Drones de Inspección Industrial

Los sistemas de comunicación por fibra óptica se utilizan ampliamente para tareas de inspección industrial donde la comunicación estable es esencial.

Las aplicaciones típicas incluyen:

* Inspección de líneas de transmisión de energía

* Inspección de turbinas eólicas

* Inspección de oleoductos y gasoductos

* Instalaciones petroquímicas

* Inspección ferroviaria

* Inspección de infraestructura de autopistas

* Monitoreo de puentes

* Plantas de energía solar

* Infraestructura de ciudades inteligentes

La transmisión por fibra proporciona una excelente resistencia a la interferencia electromagnética que se encuentra comúnmente en entornos industriales.

6. Sistemas de Drones Anclados

Los drones anclados requieren una comunicación continua y fiable entre la plataforma aérea y la estación terrestre.

Un cable de comunicación anclado típico consta de:

* Cable de fibra óptica reforzado con Kevlar

* Elemento de tracción de alta resistencia

* Cubierta protectora flexible

* Fibras ópticas monomodo

Las especificaciones comunes incluyen:

* Fibra monomodo G.657.A2

* Estructura de 2 o 4 núcleos

* Diámetro del cable de 1.2 mm

* Resistencia a la tracción de 100 N

Esta construcción permite el enrollado y desenrollado continuo manteniendo una comunicación estable durante misiones de larga duración.

7. Seguridad Pública y Respuesta a Emergencias

Los módulos de comunicación de drones por fibra óptica son muy adecuados para operaciones de seguridad pública que requieren comunicación fiable y libre de interferencias.

Las aplicaciones típicas incluyen:

* Rescate de emergencia

* Apoyo a la lucha contra incendios

* Respuesta a desastres

* Monitoreo de inundaciones

* Búsqueda y rescate (SAR)

* Gestión del tráfico

* Patrulla fronteriza

* Vigilancia policial

La comunicación óptica fiable ayuda a garantizar la ejecución ininterrumpida de misiones en entornos complejos.

8. Defensa y Sistemas de Drones Antijamming

A diferencia de la comunicación RF convencional, la transmisión por fibra óptica es inmune a la interferencia electromagnética y al jamming de radiofrecuencia.

Las aplicaciones típicas relacionadas con la defensa incluyen:

* Vigilancia táctica

* Seguridad fronteriza

* Monitoreo costero

* Soporte de guerra electrónica

* Sistemas de drones antijamming

* Transmisión segura de datos

El enlace físico de fibra proporciona una comunicación altamente fiable para operaciones de misión crítica donde la integridad de la comunicación es esencial.

9. Arquitectura de Comunicación de Drones de Doble Canal

Una implementación industrial común combina dos canales de comunicación independientes:

TTL sobre Fibra

* Control de vuelo

* Telemetría

* Comunicación de sensores

* Comandos de misión

Gigabit Ethernet sobre Fibra

* Video HD

* Computación de IA

* Cámaras IP

* LiDAR

* Radar

* Cargas útiles de red

Al separar el tráfico de control de los datos de carga útil de alto ancho de banda, el sistema minimiza la interferencia de comunicación y mejora la fiabilidad operativa general.

Dimensión
