Olycom Industrial Gigabit PoE EPON GPON
Introducción

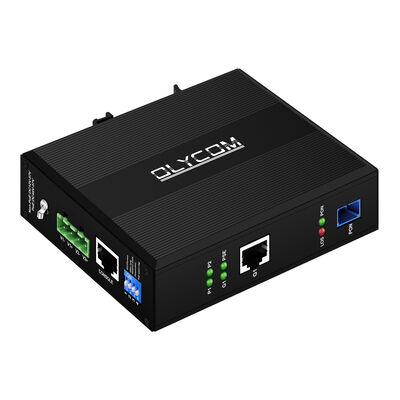

El OLYCOM IM-ON100P es una robusta unidad de red óptica xPON de grado industrial construida para proporcionar acceso integrado a fibra y suministro de energía PoE para implementaciones industriales de campo.
Esta ONU de doble modo admite perfectamente los marcos de acceso EPON y GPON, eliminando la necesidad de almacenar hardware separado para diferentes dispositivos OLT de host PON.
Diseñada para soportar condiciones ambientales industriales extremas, la unidad combina hardware de alta temperatura, montaje en rieles DIN y protección de la carcasa IP40 junto con la salida IEEE 802.3af / at PoE.
Integra capacidades avanzadas de redirección de capa 2 y capa 3 básica para agilizar la transmisión de alto ancho de banda para cámaras de vigilancia,sensores industriales y terminales PLC de campo a través de redes de fibra óptica pasiva.
El control integrado, la extensión de la transmisión PoE de 250 metros y las herramientas integrales de gestión remota simplifican la operación a largo plazo en el sitio y la resolución de problemas en los sitios industriales no tripulados.
Datos técnicos
|
Nombre del producto
|
Unidad de un solo puerto de gama industrial Gigabit xPON ONU
|
|
Número de modelo.
|
Se aplicará el procedimiento siguiente:
|
|
El PON
|
1*SC/UPC o SC/APC
|
|
longitud de onda
|
Transmisión: 1310 nm
Recepción: 1490 nm
|
|
Seamos sensibles
|
Se trata de un sistema de control de velocidad.
|
|
Puerto de Lan
|
1*10/100/1000BASE-T
|
|
Consumo de energía
|
Válvula de entrada: CC 44-57V
El punto de acceso de la red de control de la luz (PoE) será el siguiente:
Conexión inversa: soporte
|
|
Medio ambiente
|
Temperatura de trabajo: -40 °C - 75 °C
Temperatura de almacenamiento: -40 °C - 85 °C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
|
CEM
|
EC 61000-4-2 (ESD): Nivel 4 (descarga de contacto ±skV, descarga de aire ±1skV)
IEC 61000-4-4 (EFT):Nivel 4 (Potencia: +4 kV; puerto Ethenet: +2 kV)
IEC 61000-4-5 (surge):Nivel 4 (Poder: modo común ±4kV, modo diferencial ±2kV)
IEC 61000-4-5 (surge):Nivel 4 (puerto Ethernet: modo común ± 4 kV, modo diferencial ± 2 kV)
|
|
Seguridad
|
Marcado CE, comercial
Se aplicarán las disposiciones siguientes:
|
|
Información mecánica
|
Concha: Concha de metal ondulado
Clase de seguridad: IP40
Dimensiones: 138 x 93 x 35 mm
Método de montaje:Montaje en rieles
|
|
Garantización
|
3 años
|
|
El software
|
|
Compatibilidad estándar
|
Conforme con las normas IEEE 802.3ah y ITU-T G.984
|
|
Protección de la seguridad
|
Apoya la supresión de tormentas de transmisión
|
|
Gestión inteligente
|
Apoya el descubrimiento automático de ONU, la detección de enlaces y la actualización remota del software
|
|
Transmisión múltiple
|
Apoya el modo IGMP transparente / rastreo / proxy
|
|
Registro flexible
|
Soporte para múltiples métodos de registro
|
|
Gestión del ancho de banda
|
Apoyar la asignación dinámica de ancho de banda (DBA)
|
|
Aislamiento de la red
|
Configuración de puerto VLAN
|
|
Enrutamiento
|
Apoyar la función de enrutamiento de capa 3
|
|
Gestión de MAC
|
Apoya el aprendizaje de direcciones MAC
|
|
Diagnóstico erróneo
|
Apoya la función de alarma de falla de energía, que es conveniente para la resolución de problemas de los fallos de enlace
|
|
Control de tráfico
|
Apoya la limitación de la velocidad y el control del ancho de banda basados en puertos
|
|
Optimización de la transmisión
|
Apoya el control del tráfico portuario
|
Características clave
- Puerto PON de doble modo compatible EPON/GPON con transmisión óptica 2.5G, adapta automáticamente el equipo OLT industrial de marca principal sin cambiar el modo manual
- Puerto PoE LAN único de 10/100/1000Mbps compatible con los estándares IEEE 802.3af (15.4W) / at (30W), el interruptor DIP permite la extensión de la señal PoE a 250m de larga distancia
- Puerto de depuración de consola independiente para configuración offline local y diagnóstico de fallas de campo sin acceso a la web
- Mecanismo de vigilancia de hardware que recupera automáticamente terminales con PoE fuera de línea para evitar la desconexión permanente del dispositivo en entornos industriales inestables
- Carcasa de protección IP40 corrugada de metal, diseño de montaje de rieles DIN para adaptarse a los gabinetes de control industriales estándar
- Rango de temperatura de funcionamiento muy amplio de -40°C a 75°C, funcionamiento estable en subestaciones de congelación al aire libre y talleres de fábrica de alta temperatura
- Ingreso de potencia DC 44 ̊57V doble redundante con protección de conexión inversa, evita el tiempo de inactividad por fallo de un solo circuito de alimentación
- La arquitectura de conmutación de almacenamiento y reenvío minimiza la pérdida de paquetes para el flujo de video de alta definición en tiempo real y los datos de control industrial
- Eficiencia total EMC de nivel 4 contra las interferencias de ESD, EFT e interferencias de sobretensiones de los equipos de energía de la fábrica
- Apoyo funcional de red: asignación de ancho de banda dinámico DBA, multicast IGMP, aislamiento de puertos VLAN, enrutamiento estático y supresión de tormentas de transmisión
- Suite completa de operación remota que incluye la detección automática de ONU, la actualización del firmware remoto, la alarma de falla de energía y la limitación de la velocidad de puerto
- Plataforma de gestión web integrada con control de potencia de tiempo PoE, reinicio automático del dispositivo fuera de línea, filtro MAC y políticas de seguridad del firewall
Aplicación
1- Espionaje de vigilancia de vídeo industrial
Implementado en nodos de distribución de fibra para alimentar cámaras PoE IP en líneas de producción de fábricas, zonas de seguridad de perímetro exterior y subestaciones de energía desatendidas.
La extensión de PoE a larga distancia elimina la demanda de cajas de distribución de energía intermedias entre los gabinetes de fibra y los terminales de la cámara.
2Las redes de control de procesos industriales
Conectar controladores PLC de campo, sensores de adquisición de datos industriales y módulos de monitoreo de borde a través de una infraestructura PON óptica pasiva.
El enrutamiento de la capa 3 y el aislamiento VLAN separan el tráfico de señales de control de los datos de video para garantizar la prioridad de transmisión de control industrial.
3. Sitios de campo no tripulados al aire libre
Adecuado para el monitoreo en carretera, la recopilación de datos de la zona minera y la red de borde de las nuevas estaciones de energía eólica/solar.
El hardware resistente a altas temperaturas y a las sobretensiones elimina los daños causados por el clima exterior severo y las interferencias de los rayos.
4El acceso óptico FTTO/FTTB de la empresa
Sirve como terminal de acceso de fibra para edificios de oficinas de parques industriales, zonas de oficinas de fábricas y redes de sucursales del campus.
La salida PoE integrada reduce los costos adicionales de despliegue del interruptor PoE para teléfonos VoIP de escritorio y dispositivos de vigilancia pequeños.
5Sistemas inteligentes de redes de transporte
Aplicado en el monitoreo de túneles, equipos de estaciones de peaje de carreteras y redes de sensores de carretera.
La detección de bucles y el bloqueo automático de puertos evitan las tormentas de transmisión provocadas por errores de cableado de campo.
6Infraestructura pública municipal inteligente
Apoya el monitoreo de la luz de las calles de la ciudad, sensores de calidad del aire ambiental y sistemas de cámaras de seguridad pública de la comunidad desplegados en redes PON municipales de fibra.
La programación de energía PoE cronometrada a través de la consola web reduce el consumo de energía innecesario para los terminales de campo inactivos.
El perro de guardia de PoE
