1. Antecedentes del proyecto
En entornos remotos y con infraestructura limitada, implementar soluciones confiablessistemas de vigilanciapresenta un doble desafío: garantizar una conectividad de red estable y proporcionar un suministro de energía continuo.
Las soluciones tradicionales basadas en redes a menudo no son viables debido a los altos costos de instalación o las limitaciones geográficas.
En este proyecto, el cliente necesitaba un sistema CCTV completamente fuera de la red capaz de alimentar seis cámaras IP, cada una de las cuales consumía aproximadamente 25 W, sin depender de una infraestructura eléctrica externa.
La expectativa era clara: una solución completa, prediseñadas y lista para usar que cubra la generación de energía, el almacenamiento y la transmisión de datos.
2. Requisitos del sistema
- Número de cámaras: 6 unidades
- Potencia por cámara: 25W
- Carga total de la cámara: 150W
- Operación continua: 24 horas al día, 7 días a la semana
- Entorno: exterior, ubicación remota
- Fuente de energía: Solar (fuera de la red)
- Red: vigilancia IP basada en PoE
3. Descripción general de la solución
Para cumplir con los requisitos del cliente, diseñamos un sistema integradosistema de vigilancia PoE con energía solar, que combina generación de energía, almacenamiento y distribución de red en un solo gabinete exterior.
El sistema incluye:
- olycomConmutador PoE industrialIM-FBP288GE (dispositivo de red perimetral)
- Conjunto de paneles solares (generación de energía)
- Controlador de carga solar MPPT (regulación de energía)
- Sistema de batería LiFePO4 (almacenamiento de energía)
- Armario exterior IP65 (cerramiento y protección del sistema)
4. Diseño y configuración del sistema
4.1 Análisis del consumo de energía
La carga total del sistema se calculó de la siguiente manera:
Cámaras: 6 × 25W = 150W
Gastos generales del conmutador PoE: ~15W
Carga total del sistema: ~165W
Esta carga continua forma la base tanto para el tamaño de la batería como para el diseño del panel solar.
4.2 Almacenamiento de energía (sistema de batería)
Para garantizar un funcionamiento ininterrumpido durante la noche y en condiciones de poca luz solar, el sistema fue diseñado con una autonomía de 1 día.
Consumo diario de energía: 165W × 24h ≈ 3960Wh
Configuración de la batería: Batería LiFePO4 de 48 V y 100 Ah (~4,8 kWh de capacidad utilizable)
Esta configuración tiene en cuenta los límites de profundidad de descarga y garantiza una larga vida útil de la batería (normalmente >4000 ciclos).
4.3 Generación de energía solar
Para sostener el consumo diario de energía, el tamaño del panel solar se dimensionó en función de las horas pico de luz solar promedio.
Energía requerida: ~4kWh/día
Horas pico de sol: ~5 horas/día
Capacidad solar calculada: ≈ 800W
Diseño final (con margen de seguridad): sistema de paneles solares de 1kW (p. ej., 2 paneles de 550W)
Esto garantiza un funcionamiento estable incluso en condiciones climáticas subóptimas.
4.4 Gestión de energía
Se seleccionó un controlador de carga solar MPPT (Seguimiento del punto de máxima potencia) de 48V/40A para:
- Maximizar la eficiencia de conversión de energía solar
- Regular la carga de la batería
- Protege contra sobrecargas y fluctuaciones de voltaje.
4.5 Núcleo de red:Conmutador PoE amplificador de potencia
El sistema utiliza el motor industrial IM-FP288BGE.conmutador PoEcomo unidad central de red y distribución de energía.
Características clave:
- 8 puertos PoE (que admiten hasta 6 cámaras + expansión)
- 2 puertos de enlace ascendente SFP para conectividad de fibra
- Salida PoE de refuerzo de 48 V
- Presupuesto total de energía PoE: 240W
- Diseño DIN de grado industrial para implementación de gabinetes en exteriores
Este conmutador Ethernet permite la transmisión de datos y la entrega de energía a través de un único cable Ethernet, lo que simplifica la instalación y reduce la complejidad del cableado.

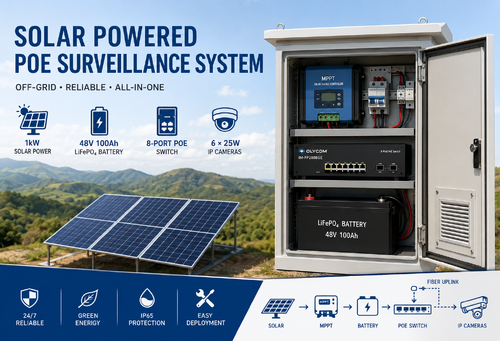

4.6 Integración del gabinete
Todos los componentes están integrados en un gabinete para exteriores con clasificación IP65, diseñado para brindar durabilidad y facilidad de implementación.
Diseño interno:
Sección superior: controlador MPPT y protección de CC (disyuntores, protección contra sobretensiones)
Sección media: conmutador PoE de 8 puertos (IM-FP288BGE)
Sección inferior: batería LiFePO4
Interfaces externas:
Entrada solar
Salidas de cámara/PoE
Enlace ascendente de fibra
Características adicionales:
Caja de acero anticorrosión
Sistema de ventilación o refrigeración por ventilador.
Prensaestopas impermeables
Puerta con cerradura para mayor seguridad.
5. Arquitectura del sistema
El sistema funciona como una red de energía y datos de circuito cerrado:
Los paneles solares generan energía CC
El controlador MPPT regula y carga la batería.
La batería suministra energía estable de 48 VCC
El conmutador PoE distribuye energía y datos a las cámaras
Los datos de vídeo se transmiten a través de un enlace ascendente de fibra.
Esta arquitectura garantiza un funcionamiento continuo, alta eficiencia y requisitos mínimos de mantenimiento.
6. Ventajas clave
6.1: Operación Totalmente Fuera de la Red
No depende de la energía de la red pública, ideal para implementaciones remotas o temporales.
6.2:Diseño integrado
Todos los componentes están preinstalados y optimizados dentro de un solo gabinete.
6.3:Alta confiabilidad
El hardware de calidad industrial garantiza un rendimiento estable en entornos hostiles.
6.4:Escalabilidad
Se pueden admitir cámaras adicionales o mayor autonomía con actualizaciones modulares.
6.5:Implementación simplificada
El sistema plug-and-play minimiza el tiempo de ingeniería e instalación en el sitio.
7. Conclusión
Este proyecto demuestra cómo un sistema de vigilancia PoE bien diseñado con energía solar puede resolver eficazmente los desafíos del monitoreo remoto.
Al combinar la generación de energía, el almacenamiento y la infraestructura de red en una solución unificada, el sistema ofrece:
- Vigilancia confiable 24 horas al día, 7 días a la semana
- Complejidad de instalación reducida
- Eficiencia operativa a largo plazo
Estas soluciones son cada vez más valiosas en aplicaciones como:
- Monitoreo de seguridad remoto
- Sitios de construcción
- Campos de petróleo y gas
- Proyectos de infraestructura rural
Este caso destaca la transición del suministro de hardware independiente a la integración completa del sistema, lo que permite una entrega de mayor valor y una mayor participación del cliente.
Si es necesario, el sistema se puede personalizar aún más para admitir una autonomía extendida, un mayor número de cámaras o entradas de energía híbridas, según las necesidades específicas del proyecto.
