Descripción general del proyecto
Un cliente necesitaba un sistema de transmisión punto a punto DWDM de alta capacidad para interconectar dos ubicaciones de centros de datos a través de una infraestructura de fibra oscura existente.
Los requisitos principales incluían:
|
Artículo |
Requisito |
|
Tipo de servicio |
Ethernet 10GE |
|
Capacidad inicial |
200G |
|
Expansión futura |
400G |
|
Distancia de fibra |
50Km |
|
Pérdida de fibra |
15~18dB |
|
Protección |
Protección de línea óptica (OLP) |
|
Arquitectura |
DWDM punto a punto |
|
Estrategia de expansión |
Paga a medida que creces |
El cliente planeaba activar solo 20 servicios x 10G en la fase inicial y expandirlos a 40 servicios x 10G más adelante sin reemplazar la plataforma DWDM existente.
Objetivos de diseño
El diseño del proyecto se centró en los siguientes objetivos de ingeniería:
Admite transmisión coherente de 200G en fibra de 50 km
Permita una actualización perfecta a 400G
Garantiza una alta estabilidad de transmisión con una atenuación de fibra de 15 ~ 18 dB
Proporcionar redundancia de protección óptica.
Minimizar CAPEX durante la implementación de la fase 1
Preservar la inversión en la capa óptica para una futura expansión
Arquitectura de la solución
La solución propuesta se basa en laPlataforma DWDM coherente Olycom OM5800 DCI-BOX.
![]()

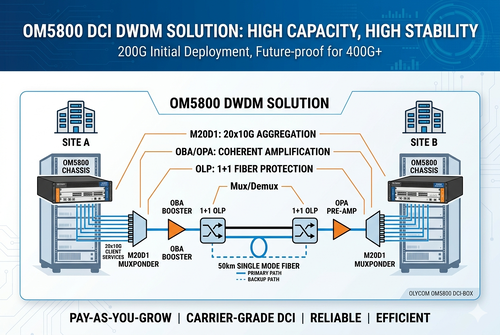

1. Arquitectura del sistema
Sitio A
↓
Plataforma DWDM OM5800
↓
Fibra monomodo de 50 km
↓
Plataforma DWDM OM5800
↓
Sitio B
2. Configuración del equipo
2.1 Capa Óptica
|
Módulo |
Función |
|
OMD08 |
Mux/Demux DWDM de 8 canales |
|
OP1 |
Protección de línea óptica 1+1 |
|
OBA |
Amplificador de refuerzo |
|
OPA |
Preamplificador |
|
OCM (opcional) |
Monitoreo de canal óptico |
|
OTDR (opcional) |
Monitoreo de fibra |
2.2 Capa Eléctrica
Fase 1: implementación de 200G
|
Módulo |
Función |
|
M20D1 |
20 x 10GE → 1 x muxponder coherente de 200G |
Fase 2: Expansión 400G
|
Módulo |
Función |
|
2*M20D1 |
2*20 x 10GE → 2 x 200G muxponder coherente |
|
T4Q1 (opcional) |
4 x 100GE → 1 x transpondedor coherente 400G |
Detalles del diseño de ingeniería
1. Agregación de servicio al cliente
La tarjeta muxponder M20D1 agrega veinte servicios de cliente 10GE en una longitud de onda óptica coherente de 200G.
![]()
Características técnicas
|
Parámetro |
Especificación |
|
Interfaces de cliente |
20 x SFP+ 10GE |
|
Interfaz de línea |
1 CFP2-DCO 200G. |
|
Cuadrícula DWDM |
Banda C de 50 GHz sintonizable |
|
Modulación |
QPSK/16QAM |
|
FEC |
oFEC |
|
Mapeo de servicios |
ODU2 → ODUC2 → OTUC2 |
El módulo coherente CFP2-DCO proporciona una tolerancia OSNR mejorada y un rendimiento de transmisión mejorado en comparación con la óptica gris tradicional.
2. Análisis del presupuesto del enlace óptico
Condiciones de la fibra
|
Artículo |
Valor |
|
Distancia de fibra |
50Km |
|
Atenuación de fibra |
15~18dB |
|
Margen de conector/empalme |
2~3dB |
|
Pérdida de enlace total estimada |
18~21dB |
Debido a que la atenuación óptica total se acerca al umbral de sensibilidad del receptor coherente, se introduce la amplificación EDFA.
Diseño de amplificación EDFA
La solución adopta:
|
Tipo de amplificador |
Posición |
|
OBA |
Transmitir refuerzo lateral |
|
OPA |
Recibir preamplificador lateral |
Se puede agregar amplificación de línea OLA opcional para futuras implementaciones de mayor capacidad.
Características del EDFA
|
Artículo |
Valor |
|
Ganar |
Hasta 33dB |
|
Potencia de salida |
Hasta +20dBm |
|
Figura de ruido |
Típico 5dB |
|
Banda de trabajo |
Banda C 1528~1565nm |
El diseño del amplificador garantiza un margen OSNR suficiente para una transmisión coherente de 200G en todo el tramo óptico.
3. Planificación del canal DWDM
Fase 1
|
Recurso |
Uso |
|
Canales activos |
1 |
|
Capacidad ocupada |
200G |
|
Canales reservados |
7 |
Fase 2
|
Recurso |
Uso |
|
Canales activos |
2 |
|
Capacidad ocupada |
400G |
|
Canales reservados |
Expansión futura |
La plataforma OMD08 admite hasta 8 longitudes de onda en una red DWDM de 50 GHz, lo que permitirá una futura migración hacia:
Longitudes de onda coherentes de 400G
Longitudes de onda coherentes de 800G
Redes ROADM
Arquitectura DCI multisitio
4. Diseño de protección óptica
Para garantizar la continuidad del servicio, el sistema integra Protección de Línea Óptica OP1.
Funciones de protección
|
Función |
Descripción |
|
Modo de protección |
Protección de fibra 1+1 |
|
Tiempo de conmutación |
<15 ms |
|
Modo de operación |
Automático/Manual |
|
Modo de recuperación |
Apoyado |
![]()
|
Interfaz |
Nombre |
Función |
|
LINEA EN |
Interfaz de entrada PA/LA/BA |
Puerto de entrada de alimentación óptica de señal pequeña. |
|
SALIR |
Interfaz de salida PA/LA/BA |
Puerto óptico de salida amplificada EDFA. |
|
OTDR IN1 |
Interfaz de entrada OTDR |
Puerto óptico de entrada de señal OTDR |
|
LUN FUERA |
Puerto de monitoreo |
Interfaz de monitoreo de rendimiento EDFA, conéctese a OPM o espectrómetro. |
|
WDMCOM |
puerto COM |
Puerto óptico WDM COM |
|
WDM 1510 |
Señal 1510 |
1510 Puerto de luz de señal |
|
WDM 1550 |
Señal 1550 |
Puerto de luz de señal 1550 |
|
SALIDA OSC |
Puerto de salida del canal de monitoreo |
Enlace SFP RX para transmitir información de gestión de red. |
|
RX |
Puerto de entrada del módulo óptico |
Transmitir información de gestión de red. |
|
Texas |
Puerto de salida del módulo óptico |
Transmitir información de gestión de red. |
Mecanismo de protección
1. En condiciones normales: El tráfico circula por la ruta óptica primaria., sLa fibra secundaria permanece en espera.
2. Cuando se produzca degradación o interrupción de la fibra: El monitoreo de potencia óptica detecta anomalías
OP1 cambia automáticamente el tráfico a la ruta de respaldoyla interrupción del dispositivo se minimiza a milisegundos
![]()
Esta arquitectura mejora significativamente la disponibilidad de la red y la confiabilidad del SLA.
5. Estrategia de expansión futura
El cliente solicitó escalabilidad a largo plazo sin grandes reemplazos de hardware.
La plataforma OM5800 admite:
|
Dirección de actualización |
Capacidad |
|
200G → 400G |
Apoyado |
|
400G → 800G |
Apoyado |
|
Cuadrícula fija → Cuadrícula flexible |
Apoyado |
|
Punto a punto → ROADM |
Apoyado |
El cliente puede aumentar gradualmente el ancho de banda del servicio mientras reutiliza:
Chasis existente
Mux/demux DWDM
amplificadores ópticos
Sistema de protección
Infraestructura de fibra
Esto minimiza los costos de actualización futuros y las interrupciones operativas.
Implementación a nivel de bastidor
Configuración sugerida por sitio
|
Equipo |
Cantidad |
|
Chasis OM5800 |
1 |
|
Tarjeta M20D1 |
1~2 |
|
Tarjeta OLP OP1 |
1 |
|
Amplificador OBA |
1 |
|
Amplificador OPA |
1 |
|
Módulo OMD08 DWDM |
1 |
|
Módulos de alimentación duales |
2 |
![]()
![]()
Ventajas operativas
1. Alta confiabilidad:Tecnología de transmisión coherente
2. Utilización eficiente de la fibra
3. Arquitectura modular
4. Arquitectura de nivel de operador
Conclusión
La plataforma DWDM coherente OM5800 entregó con éxito una solución de transmisión DCI escalable y de nivel de operador para la red óptica metropolitana de 50 km del cliente.
El proyecto logró:
Despliegue inicial de 200G
Camino de migración fluido hacia 400G
Transmisión confiable con una pérdida óptica de entre 15 y 18 dB
Conmutación rápida de protección óptica
Protección de la inversión en infraestructura a largo plazo
Este caso demuestra la flexibilidad y escalabilidad de la plataforma OM5800 para aplicaciones empresariales de DCI, transporte de operadores y red troncal óptica metropolitana.
