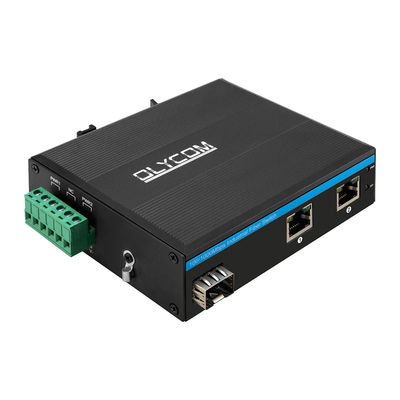

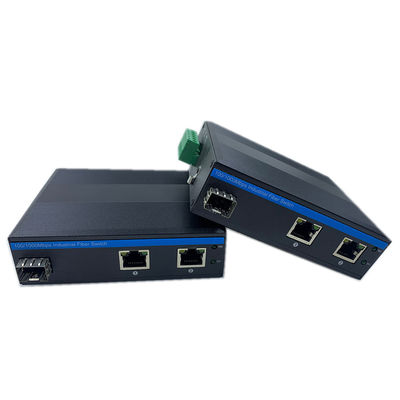

Olycom Gigabit 15.4W 30W PoE Interruptor de Red Robusto
Introducción del Interruptor Ethernet Industrial
La serie IM-FP122GE es el interruptor de fibra PoE industrial de 10/100/1000 Mbps que presenta
- Cumplimiento con IEEE802.3af/at
- Suministra PoE activo (DC48V) a cámaras IP PoE, WAPs, etc. a través de cable de cobre Cat5 o superior
- 1 puerto de fibra SFP de detección automática de 100/1000 Mbps
- 2x10/100/1000Mbps RJ45 de detección automática, alimentación IEEE 802.3af/at en 1~2 puertos
- Detecta los modos PoE (No-PoE, compatible con 802.3af/at) de los equipos eléctricos conectados
- Protección contra sobretensiones Ethernet de 6KV, se adapta a un entorno exterior hostil
- Instalación en riel DIN o pared
- Rango de alimentación de hasta 100 metros
- Cumple con los estándares FCC y CE
- Temperatura ambiente de funcionamiento: -40°C～75°C
El diseño de grado industrial confiable podría garantizar el funcionamiento continuo y estable del sistema de automatización.
Especificación del Interruptor de Fibra Industrial
| Nombre del producto |
Interruptor de fibra PoE industrial Gigabit no gestionado (1F+2TP) |
| Nº de modelo |
IM-FP122GE |
| Puerto |
1x100/1000M Fibra SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
2x10/100/1000M UTP RJ45 (Soporte de detección automática MDI/MDIX)

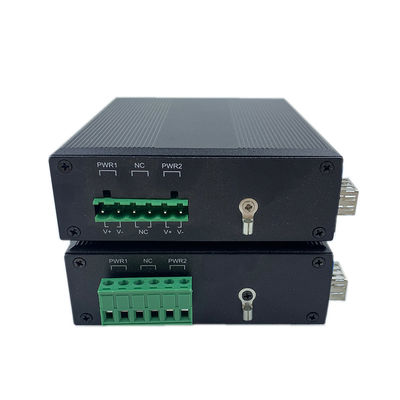

1 bloque de terminales de alimentación de 6 pines
|
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Características de conmutación |
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío:<10us
Ancho de banda del sistema: 6 Gbps (sin atasco de tráfico)
Velocidad de reenvío: 8.928Mmps
MAC: 4K
Tamaño del búfer de paquetes: 1.75Mb
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 par trenzado no blindado (≤100m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100m)
|
| LEDs |
Alimentación, Fibra, Red, PoE
PWR: Alimentación
Fibra: FX1
Encendido: la transmisión es normal
Apagado: la transmisión NO es normal (módulo óptico defectuoso o desconectado)
Naranja cobre: Indicador PoE
Encendido: PoE está funcionando
Apagado: PoE no está funcionando o este es un dispositivo No-PoE
Verde cobre: Indicador de velocidad
Encendido: la velocidad de transmisión es de 1000 Mbps
Parpadeando: en transmisión
Apagado: Desconectado o la velocidad de trabajo es de 10/100 Mbps
|
Acerca de PoE
Voltaje de entrada de la fuente de alimentación PoE: 48V (máx. 52V)
Potencia de salida de la fuente de alimentación PoE única: 30W (puerto 1~4)
Presupuesto total: 120W
Voltaje de salida PoE: 48V
Conexión inversa: soporte
Consumo de energía: Carga completa sin PoE≤5W
Cableado PoE: 1/2 (V+), 3/6 (V-)
Estándares de la industria
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común±6KV
Certificación
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
Lista de embalaje
- 1pc interruptor
- 1pc manual de usuario
Observación
Los accesorios (soporte de riel DIN, módulo óptico, fuente de alimentación, cable de conexión, cable de red, etc.) NO están incluidos en la caja de embalaje, prepárelos usted mismo o compre un juego completo de nosotros
Información de la caja de envío
Tamaño del producto: 11.4*9.3*3.5cm
Tamaño de la caja interior: 23*16.5*5.8cm
Peso del producto: 0.35Kg
Peso del embalaje: 0.45Kg
Tamaño de la caja principal: 67*33*47cm
Cantidad de embalaje: 40 piezas
Peso del embalaje: 20Kg
| Módulo óptico industrial |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Fuente de alimentación DIN industrial |
| IM-DAC220/DC48V1.6A |
AC220V a DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V a DC48V2.5A, -40℃～70℃ |
Aplicación del interruptor PoE CCTV
