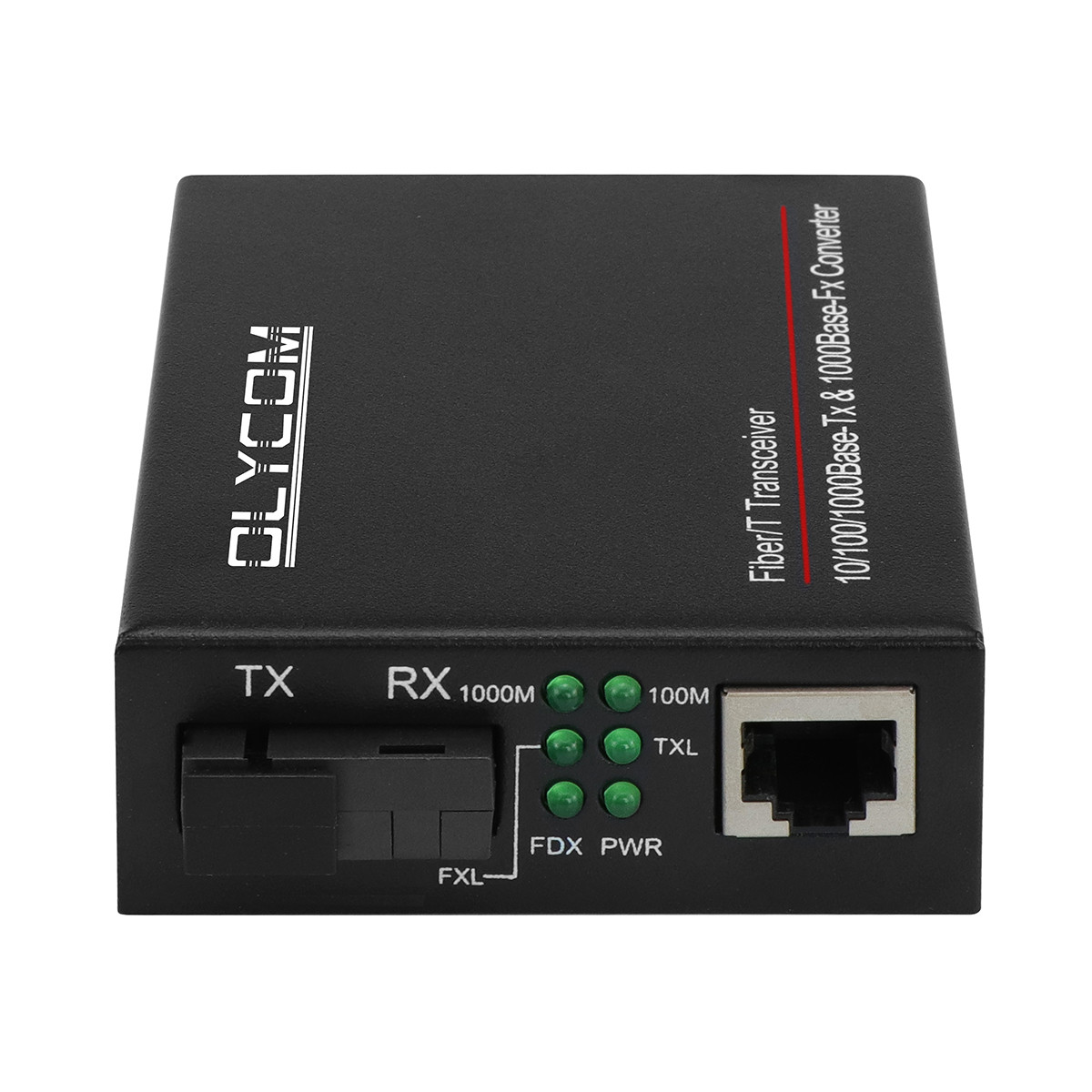

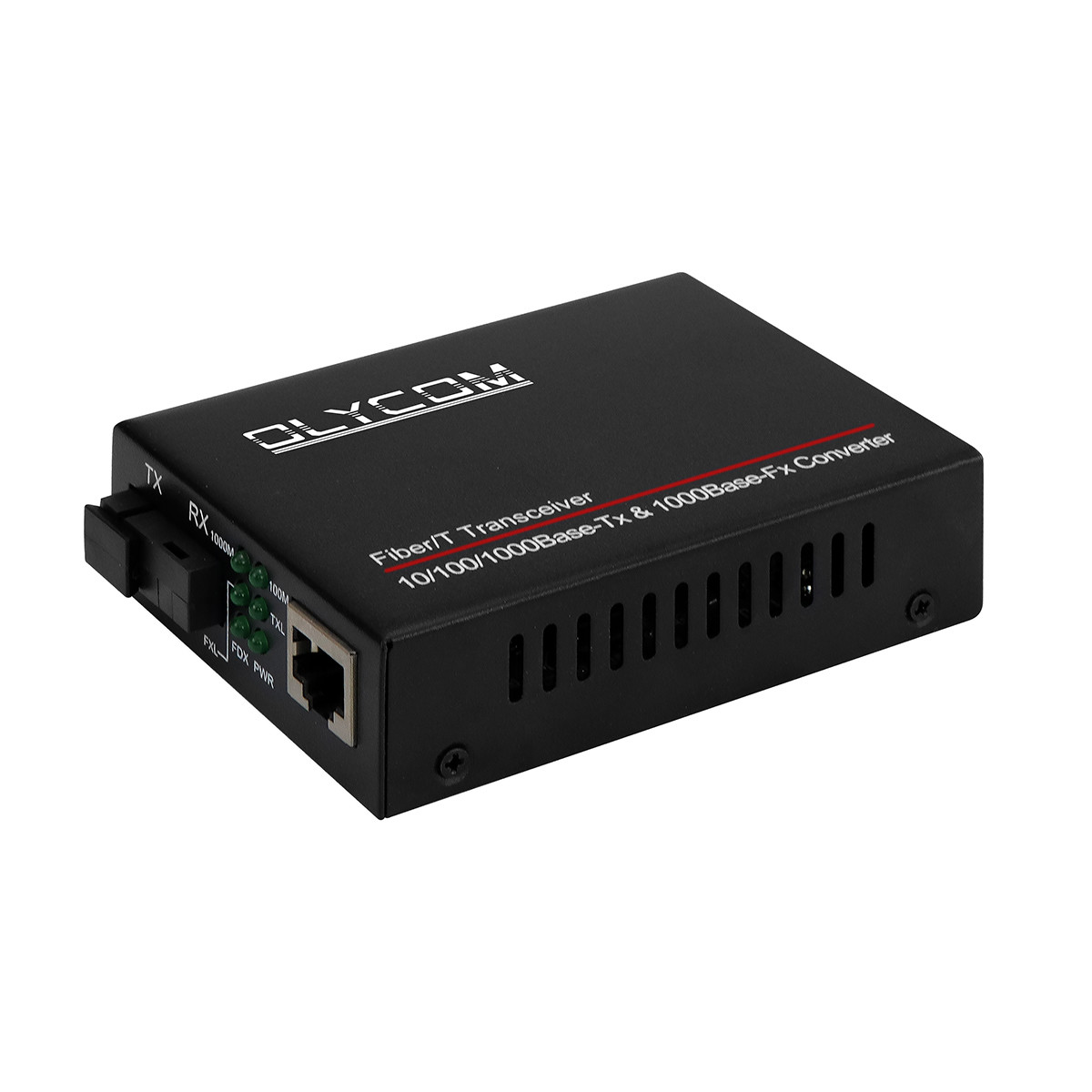

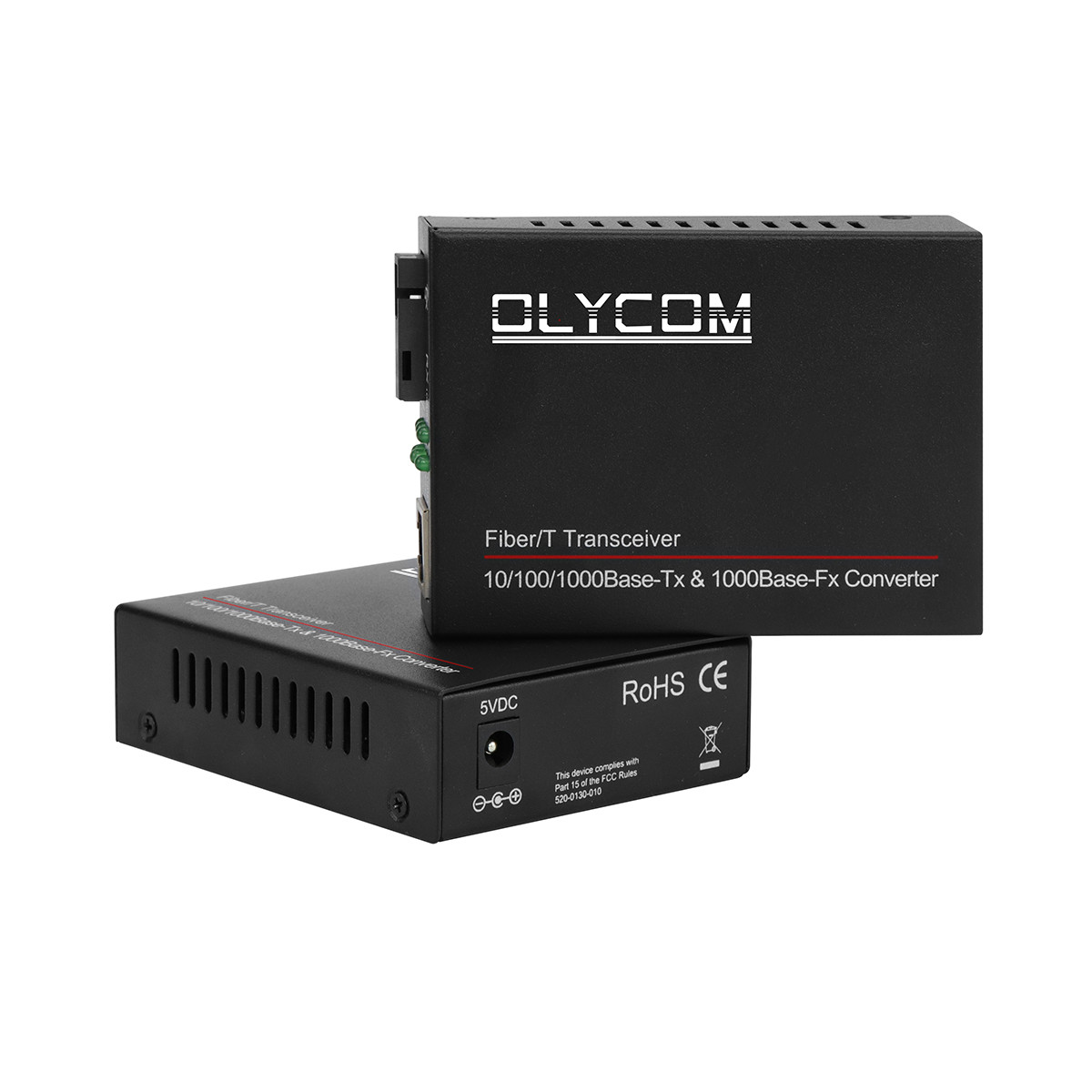

Convertidor de medios de fibra WDM de un solo núcleo de Gigabit
Características clave del convertidor de medios WDM
- Multiplexado por división de longitud de onda (WDM), Tx y Rx en 1 fibra
- Conversión Ethernet de 1000BASE-FXFIBER a 10/100/1000BASE-T COPPER
- Transmisión de paquetes de datos de 1600 bytes
- Control de flujo completo duplex, media contrapresión duplex
- Diodos LED en posición completa para indicar la potencia y el estado de la red
- Disponible para el soporte de conversión de medios de fibra de 14 ranuras
- Con transmisión de una fibra con tecnología de multiplexado por división de longitud de onda (WDM)
- Utiliza la fibra óptica para extender el rango de distancia física de un enlace Ethernet típico a 20 km-100 km
- Aplicado en escuelas, bares cibernéticos, oficinas y redes de telecomunicaciones
Parámetros técnicos del convertidor de fibra óptica
| Estándar |
Los componentes de las máquinas de procesamiento de datos y de las máquinas de procesamiento de datos, incluidas las máquinas de procesamiento de datos y las máquinas de procesamiento de datos, se clasifican en la categoría de las máquinas de procesamiento de datos.
El sistema de transmisión de datos de las redes de radiodifusión de la Unión Europea (UE) se utiliza para la transmisión de datos de las redes de radiodifusión de la Unión Europea.
IEEE802.3x (control de flujo)
El objetivo de la medida es garantizar que los datos obtenidos sean compatibles con el mercado.
|
| 10/100/1000BASE-T |
Cables STP o UTP de la categoría 5/5e/6 (máximo 100 m) |
| 1000BASE-FX |
9/125um cable de fibra de un solo modo (20/40/60/80/100/120km) |
|
Modo de conversión
Tiempo de demora
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Control de flujo |
Control de flujo completo duplex, media contrapresión duplex |
| Puerto RJ-45 |
Auto-MDI/MDIX: las instrucciones de acceso a los datos de los usuarios |
| Conector de fibra |
Estándar SC, ST/FC opcional |
| longitud de onda |
1310/1550 nm |
| Las dimensiones |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
| Peso |
Peso neto: 0,16 kg; peso bruto: 0,42 kg |
| Válvula de entrada |
DC 5V1A con adaptador de alimentación externo |
| Consumo de energía |
< 2,5 W |
| El número de unidades |
50,000 horas |
| El BER |
El valor de las pérdidas |
| Tabla de direcciones MAC |
1K |
| Tamaño del buffer |
128K |
| Temperatura de funcionamiento |
0°C a 50°C |
| Temperatura de almacenamiento |
-40°C ~ 70°C |
| Humedad de almacenamiento |
5% a 90% no condescendientes |
Detalles de pedido de Convertidor de medios comerciales
| Se aplican las disposiciones del artículo 6 del Reglamento (CE) no 1224/2009. |
10/100/1000M, independiente, fibra única, modo único, SC, 20 km, fuente de alimentación externa |
| Se trata de una medida de protección contra la contaminación. |
10/100/1000M, independiente, fibra única, modo único, SC, 40km, pwe externoo el suministro |
| Se aplican las disposiciones del artículo 5 del Reglamento (CE) no 1224/2009. |
10/100/1000M, independiente, fibra única, modo único, SC, 60km, fuente de alimentación externa |
| Se aplican las disposiciones siguientes: |
10/100/1000M, independiente, fibra única, modo único, SC, 80km, fuente de alimentación externa |
| Se aplican las disposiciones siguientes: |
10/100/1000M, independiente, fibra única, modo único, SC, 100 km, fuente de alimentación externa |
| Se trata de una medida de protección de la salud pública. |
10/100/1000M, independiente, fibra única, modo único, SC, 120 km, fuente de alimentación externa |
Solución de problemas
1P: ¿Pérdida de paquetes de red grave?
R: (1) La falta de correspondencia del modo dúplex entre el MC y otros equipos conectados, como interruptores, routers
(2) Compruebe si hay algún problema con El cable RJ45 y el enchufe RJ45
(3) Compruebe si utiliza el cordón del parche correcto y hacer la conexión correcta
(4) Por favor, compruebe si la pérdida de enlace de fibra está más allá la sensibilidad de recepción
2P: ¿No puede comunicarse después de que el MC está conectado?
R: (1) Las conexiones de fibra son opuestas, intercambiar todos las fibras TX y RX
(2) El puerto RJ45 no está correctamente conectado con otros Equipos (por favor, preste atención a la línea transversal y
línea directa)
El puerto de fibra también puede tener el problema de desajuste, para ejemplo: si el convertidor de medios está equipado con la función LFP,
cuando conecta el cable de parche de fibra con el núcleo APC a el convertidor de medios que el transceptor es con PC núcleo, el convertidor de medios no se comunicará
Pero si el convertidor de medios está sin función LFP, hay No tendrá ningún efecto.
3P: ¿Qué tipo de métodos de ensayo se podrían aplicar si el ¿El convertidor de medios tiene un problema?
(1) Prueba en el sitio local
Conecte los dos MC con dos PC y haga la prueba de ping.
Si Ping no es un problema, es decir, convertidores de medios
No hay problema; si es problema Ping y puede hacer Seguro que el convertidor de medios tiene un problema.
(2) Prueba en el sitio remoto
Conecte los dos convertidores de medios con dos PC y hacer Si Ping no está bien, entonces tienes que comprobar si el enlace de fibra es normal y la transmisión y la potencia de recepción de PC están dentro del rango adecuado.
Si no hay problema con la prueba Ping, que mostrará el El enlace de fibra está bien, puedes juzgar que hay algunos problemas con el interruptor
