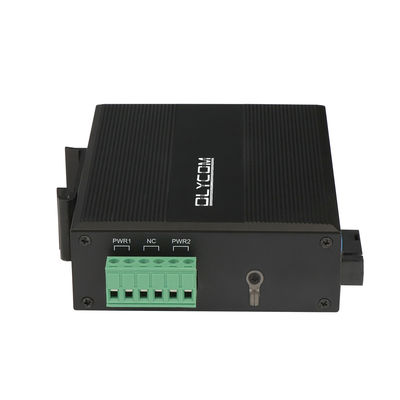

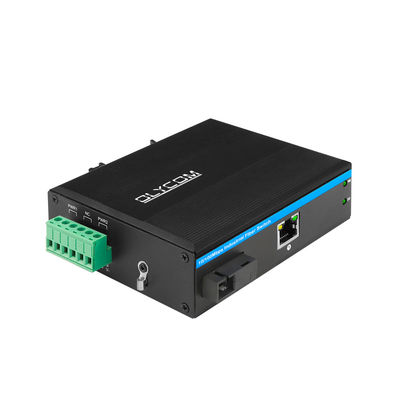

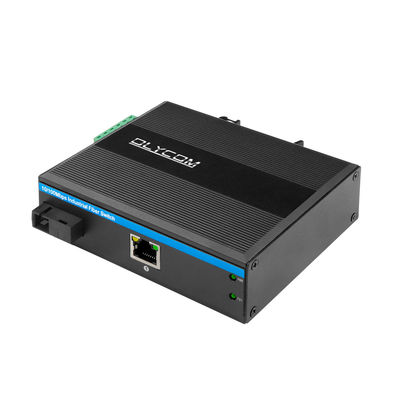

Conversor de medios de comunicación WDM de fibra única SC PoE 10/100M
Características clave del convertidor de medios de fibra óptica
- Soporte de energía en cámaras IP POE a través del punto de acceso inalámbrico (AP) de 5 categorías de cable Ethernet.
- IEEE 802.3af /con encendido en 1 puerto RJ45
- 1 x 10/100Mbps Puerto RJ45 de detección automática
- 1 x 100 Mbps SC puerto de fibra única
- Protección contra sobretensiones Ethernet de 6KV, adaptada a un ambiente exterior áspero
- Apoyo para MDI/MDIX automático
- Modo de control de flujo: full duplex con el estándar IEEE 802.3x, half-duplex con el estándar de contrapresión
- El número de unidades de producción y el número de unidades de producción de las unidades de producción
- Potencia máxima de 15,4 W bajo el estándar af, 30 W bajo el estándar para cada puerto PoE
- Detectar los modelos PoE de los equipos eléctricos.
- Mecanismo de intercambio de almacenamiento y transferencia
- Temperatura del entorno de funcionamiento: -40 ° ~ 75 ° C
Con las características anteriores, es una solución ideal para la vigilancia IP, viento, electricidad, metro PIS, automatización de ensamblaje, poder SCADA, tratamiento de aguas residuales, metalurgia, transporte inteligente,transporte por ferrocarril, industria militar y otras industrias
Especificación del convertidor de medios no administrado
| Nombre del producto |
Conversor de medios DIN PoE de Ethernet rápido de 10/100 Mbps
|
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| Puerto |
Puerto de fibra óptica de 1 x 100 Mpbs
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2 kilómetros
1x10/100M UTP RJ45 ((Apoyar la detección automática MDI/MDIX)
|
|
El Protocolo
|
Las condiciones de producción y de distribución de los productos incluidos en el presente anexo son las siguientes:
Las condiciones de los equipos de ensayo y de los equipos de ensayo se especifican en el anexo I.
Las condiciones de los sistemas de control de velocidad se determinarán en función de las características de los sistemas de control.
IEEE 802.3 a 30W ((PoE+)
|
| Características de conmutación |
Modo de transmisión: almacenamiento y transmisión
El retraso en el envío: < 10 us
Ancho de banda del sistema: 0,4 Gbps (sin atascos de tráfico)
- ¿ Qué es eso?
Tamaño del buffer de paquetes: 1.75Mb
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100BASE-TX: CAT5 o superior con pareja torcida blindada ((≤ 100m)
Distancia de transmisión por puerto de fibra única SC: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Los LEDs |
Energía, fibra, red, PoE
PWR: Potencia
Fibra: FX1, FX2
En: transmisión es normal
Apagado: la transmisión no es normal (módulo óptico defectuoso o desconectado)
Color naranja de cobre: indicador PoE
En: PoE está funcionando
Desactivado: PoE no está funcionando o este es un dispositivo No-PoE
Verde cobre: indicador de velocidad
En: la velocidad de transmisión es de 1000Mbps
Parpadeo: en transmisión
Apagado: desconectado o velocidad de trabajo 10/100Mbps
|
| Fuente de alimentación |
Carga total sin PoE≤5W
Voltado de entrada de la fuente de alimentación PoE: 48V (máximo 52V)
Potencia de salida de la fuente de alimentación PoE única: 15.4W/30W
Presupuesto total: 30 W
Válvula de salida PoE: 48V
Conexión inversa: soporte
El cableado PoE: 1/2 (V+), 3/6 (V-)
|
| Medio ambiente |
Temperatura de trabajo: -40 °C - 75 °C
Temperatura de almacenamiento: -40 °C - 85 °C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
| Normas de la industria |
EMI: FCC Parte 15 Subparte B Clase A, EN 55022 Clase A
EMS:EN 61000-4-2 (ESD) Nivel 3,EN 61000-4-3 (RS) Nivel 3,EN 61000-4-4 (EFT) Nivel 3,EN 61000-4-5 (Surge) Nivel 3,EN 61000-4-6 (CS) Nivel 3,EN 61000-4-8
Control de tráfico: NEMA-TS2
Vibración:IEC 60068-2-6
Caída libre:CEI 60068-2-32
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
Tráfico ferroviario: EN 50121-4
|
| Seguridad |
Marcado CE, comercial
Se aplicarán las disposiciones siguientes:
|
| Información mecánica |
Conchas: Conchas metálicas corrugadas
Clase de seguridad: IP40
Dimensiones: 114 x 93 x 35 mm
Método de montaje: montaje en rieles
|
| Garantización |
3 años |
Aplicación del convertidor de medios PoE de CCTV
Embalaje
Unidades de venta: artículo único
Tamaño del envase único: 23*16,5*5,8cm
Peso bruto único: 0,35 kg
Tipo de envase: un producto y un manual de usuario en una misma caja
Control de calidad
- Todos los productos que ofrecemos son nuevos con componentes y piezas nuevas, y nunca usamos materiales viejos y renovados.
- Cada proceso de producción tiene una persona especial para probar para garantizar la calidad
- Cada producto debe ser probado antes de ser enviado a nuestros clientes.
- Todos los productos han pasado las certificaciones CE, FCC, ROHS y otras
Preguntas frecuentes
1¿Apoya el OEM y ODM?
Sí, esta es nuestra ventaja competitiva.
2¿Qué incoterms apoya usted?
Somos una fábrica EXW, el término EXW es nuestro enfoque.
A veces hacemos FOB / CIF para pedidos a granel, esto depende de los casos.
3¿Asiste a alguna exposición?
Sí, asistimos regularmente a IFSEC Reino Unido, MIPS RUSSIA, Seguridad ESSEN Alemania e ISC West EE.UU.
A veces somos expositores para exposiciones pequeñas como Mitec Malasia, Secon Corea e Intersec Arabia Saudita.
Cada vez, tomamos muchas fotos para exhibición y registro, por favor háganos saber si necesita comprobar.
4¿En qué chip se basa?
Olycom: Realtek
5¿Puedo personalizarlo?
- ¿ Qué pasa?
Apoyamos servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto ((kit de montaje, bloque de terminales de alimentación, etc.)
