Análogo de datos de vídeo de audio de contacto seco Ethernet por convertidor de fibra
Descripción
El número de modelo: OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch vídeo hacia adelante + 2Ch audio bidireccional + 1Ch datos bidireccionales RS485 medio-duplex + 2Ch datos bidireccionales RS232, +1 Ethernet 10/100 Mbit, + 2Ch alarma bidireccional (contacto cercano),Fibra única de modo único ,FC, 20km, DC5V2A
Está bien escribir el nombre y el logotipo de su modelo.
Transmisores y receptores ópticos de vídeo, también denominados convertidores de fibra, convertidores de medios, convertidores ópticos de vídeo,son un par de dispositivos de transmisión de CCTV que transmiten y reciben señales de CCTV de alta fidelidad de video, audio, datos, teléfono, cierre de contacto, Ethernet, etc., y diseñado para extender el límite coaxial de 500 metros y obtener señales de CCTV conectadas a 80 km máximo en cable de fibra óptica.
Características clave
- Revestimiento metálico robusto
- Baja pérdida de enlace óptico ¥ máximo 30 dB
- Sin EMI, RFI y circuito de tierra
- Transmisión bi-di en 1 fibra con WDM
- Nivel elevado de cuantificación del 8BIT
- Plug-and-play en caliente con interruptor de alimentación
- Disponible en sistemas de rack independientes y 19 ¢3U
Especificación
| Optos |
| longitud de onda |
1310nm/1550nm |
| Potencia de salida |
-8 ~ 3 dBm |
| Fibra óptica |
Modo único (9/125um) de 20 a 80 km
Multimodo (50/125um) 1Km, (62.5/125um) 500m
|
| Recibir sensibilidad |
-30 dBm |
| Interfaz |
FC/ST/SC/LC |
| El video |
| Ancho de banda |
8 MHz |
| Sistemas compatibles |
NTSC / PAL / SECAM |
| Impedancia/tensión |
BNC 75Ω (desbalanceado) / 2.0Vp-p |
| Ganancia diferencial |
< ± 1 por ciento |
| Fase diferencial |
Se aplican las siguientes medidas: |
| Relación S/N |
> 60dB ((peso)) ((8 bits)) |
| Interfaz |
El BNC |
| Datos obtenidos |
| Protocolo de datos |
En el caso de los datos de la serie B, se utilizará el número de datos de la serie B, que es el número de datos de la serie B. |
| Ancho de banda |
0 ~ 300kbps |
| Tasa de errores |
10 a 9 |
| Interfaz |
Terminal de Phoenix |
| El audio |
| Impedancia / tensión |
600 ohm (desbalanceado) / 2.0Vp-p |
| Respuesta de frecuencia |
10 ~ 20 kHz |
| Distorsión armónica total |
< 0,05% |
| Fase diferencial |
Se aplican las siguientes medidas: |
| Relación S/N |
> 95 dB (peso) |
| Interfaz |
Terminal de Phoenix |
| Tasa de muestreo |
48k Hz |
| Resolución |
16 bits |
| Cierre del contacto |
| Entrada de la señal |
Alarma, entrada binaria, soporte TTL, RS-232/422/485 o botón de interruptor pasivo |
| Salida de la señal |
Alerta arbitraria, salida binaria, soporte TTL, RS-232/422/485 o salida de relé |
| Interfaz |
Terminal de Phoenix |
| Conexión Ethernet |
| Modo de trabajo |
Full duplex / half duplex, con auto-sentimiento |
| Velocidad de red |
10/100 Mbps, auto-sensación |
| Interfaz |
RJ45 |
| Mecánico, eléctrico, medioambiental. |
| Voltado de funcionamiento |
Autónomo: 220VAC a 5V/12VDC, rack: doble 220V/-48V CA, tarjeta: alimentada por el chasis |
| Temperatura de funcionamiento |
-35°C+75°C |
| Temperatura de almacenamiento |
-45°C+85°C |
| Humedad |
0~95% no condensante |
| Dimensión y peso |
Autónomo y tarjeta: depende de las diferentes configuraciones
Chasis: 19 ′3U
|
Aplicación
- Protección de seguridad de la vía rápida y sistema de estaciones de peaje
- Sistema de vigilancia del tráfico urbano
- Campo de petróleo de energía electrónica, transmisión de programas de la estación de televisión
Opciones de pedido
| OM610-1V↑1D↓1P1E WT/R |
1ch video Tx + 1ch datos RS485 Rx + 1ch 10/100M Ethernet + 1 teléfono. |
| OM610-1V↑2D↓2A↑1E WT/R |
1ch video Tx + 2ch datos RS485 Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R |
1ch video Tx + 2ch datos RS485 Rx + 2ch audio Tx + 1ch cierre de contacto Tx |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2 horas de teléfono + 1 hora de Ethernet 10/100M |
| OM610-2V↑1D↓1P1E WT/R |
2ch video Tx + 1ch datos RS485 Rx + 1ch 10/100M Ethernet + 1 teléfono. |
| OM610-2V↑2D↓2A↑1E WT/R |
2ch video Tx + 2ch datos RS485 Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| Se aplicará el procedimiento de ensayo de la norma OM610-4EWT. |
4ch 10/100M Ethernet |
| La información que se proporciona para la evaluación de la conformidad con el presente Reglamento se incluirá en el formulario de solicitud. |
4ch teléfono + 2ch datos RS485 Rx |
| OM610-4V↑1D↓4E WT/R |
4ch video Tx + 1ch datos RS485 Rx + 4ch 10/100M Ethernet |
| El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
4ch video Tx + 1ch datos RS485 Rx + 4ch teléfono |
| OM610-4V↑12D↓WT/R |
4ch video Tx + 12ch datos RS485 Rx |
Preguntas frecuentes
1¿Puedo tener mi propia caja de empaque?
Sí, la caja de embalaje estándar no tiene letras o logotipo chino.
Está bien para personalizar su propia versión como poner su logotipo, nombre del modelo o lemas en él.
2¿Cuáles son sus términos de pago?
En la mayoría de los casos, hacemos transferencia de dinero por T/T y se debe cobrar la cantidad completa antes del envío.
Para pedidos de muestra, recibimos el pago de PayPal por un tiempo de procesamiento más corto.
A veces el pago con Alipay o WeChat está bien, depende de los casos.
3¿Tiene alguna certificación?
Sí, nuestra compañía está certificada ISO9001.
Tenemos certificados CE/FCC/RoHS/E-mark/CCC para nuestros modelos.
¿Cómo es la etiqueta?
Para cada pieza del producto fabricado habrá 2 copias, una fijada en el dispositivo y la otra en la caja de embalaje.
Está disponible en diferentes idiomas y contenidos, por lo que puede agregar su logotipo o nombre de modelo en él.

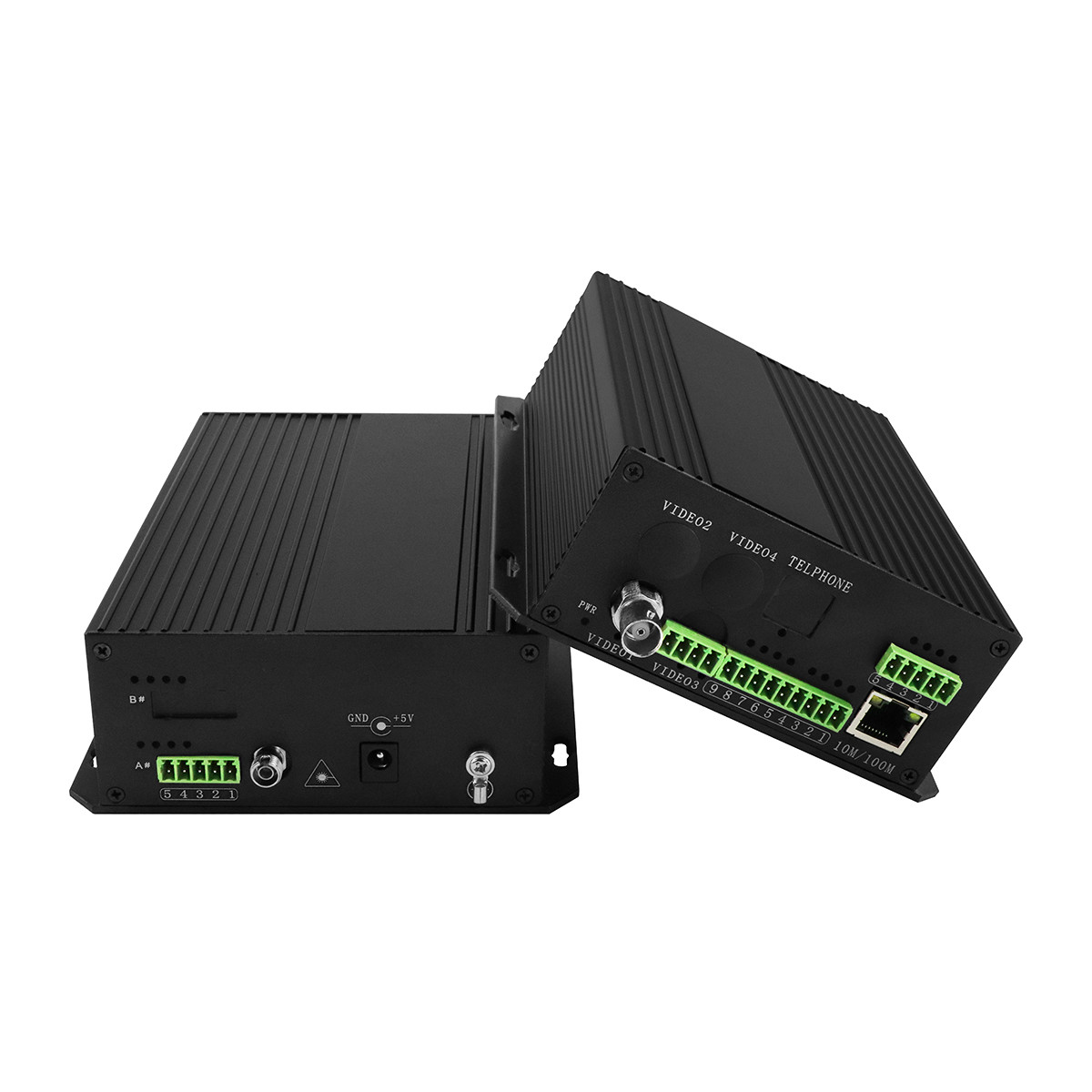

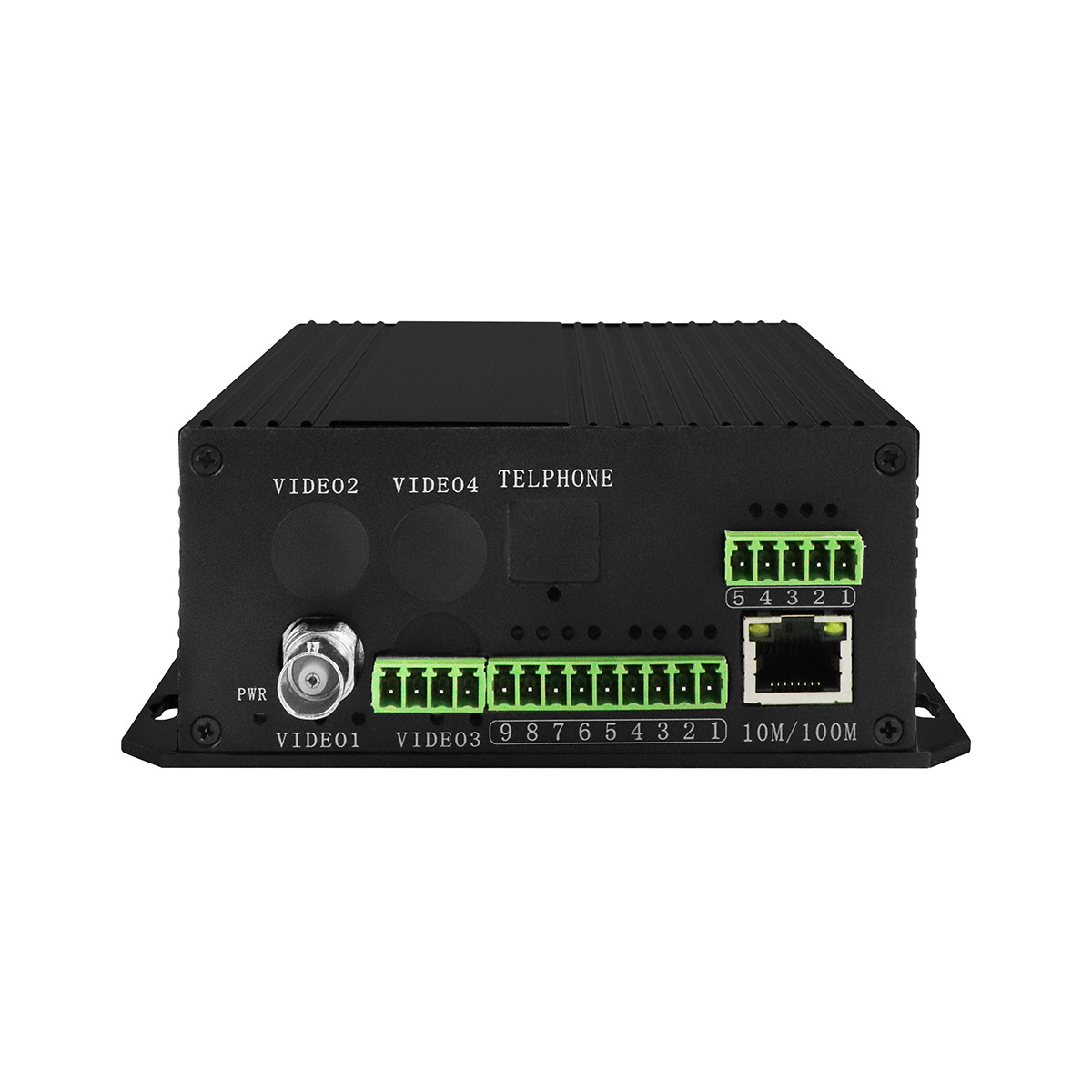

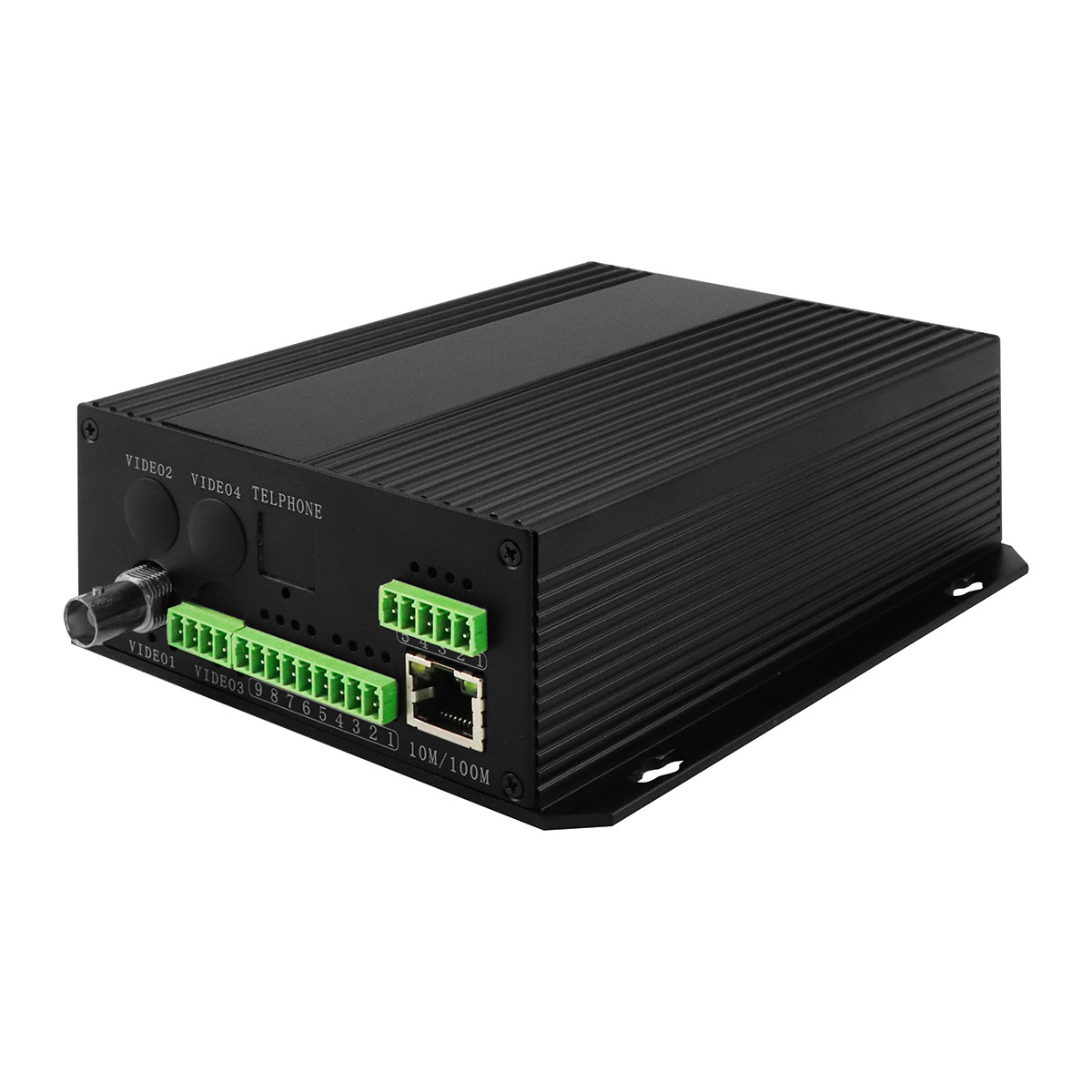

Más imágenes de productos
