Name: Convertidor óptico digital de vídeo HD 3G SDI con Bidi RS485 10/100M Ethernet 20km DC5V
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OM615-1D1EHDSDIWT/R
Price: 57.00 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre del producto: Conversor de fibra Ethernet de datos de vídeo HD-SDI

Dimensión: Las medidas siguientes se aplicarán a los productos de las categorías siguientes:

Distancia: 20 kilómetros

Fuente de alimentación: DC5V2A

Datos obtenidos: Bi-direccional RS485

tasa de ethernet: 10/100 Mbps

Resaltar:

convertidor óptico digital video 1ch

convertidor óptico digital video rs485

vídeo de los 20km al convertidor de la fibra óptica

Información básica

Lugar de origen: Shenzhen, China

Nombre de la marca: Olycom

Certificación: CE RoHS FCC

Número de modelo: OM615-1D1EHDSDIWT/R

Documento: video converter series.pdf

Pago y Envío Términos

Detalles de empaquetado: 1 par en una caja, 1 kg (G.W)

Tiempo de entrega: 4~8 días laborables

Condiciones de pago: T/T, Paypal

Capacidad de la fuente: 300 pares/mes

Galería

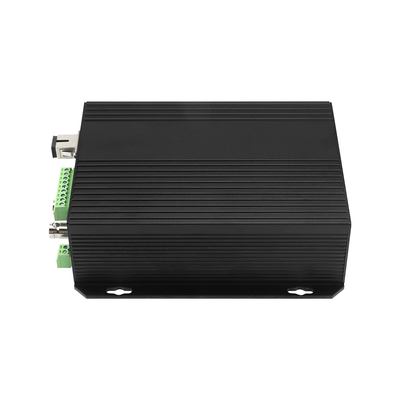

Convertidor óptico digital de vídeo HD 3G SDI con Bidi RS485 10/100M Ethernet 20km DC5V

Descripción de producto

3G SDI video RS485 datos 10/100M Ethernet convertidor de fibra óptica

Introducción

Receptor de datos de vídeo Ethernet a través de un transmisor de fibra óptica, también conocido como convertidor de medios de vídeo, convertidor de datos de Ethernet a fibra RS485, convertidor óptico de vídeo digital SDI,extiende las señales de vídeo HD-SDI a largas distancias hasta 40 km.
Este extensor de fibra óptica de vídeo HD-SDI reconoce y transmite automáticamente señales SDI, HD-SDI, con audio y metadatos incrustados.
Además, este extensor óptico Ethernet de video SDI es totalmente compatible con los estándares de video digital SMPTE 259M, 292M, 424M y ITU, y es ideal para su uso en señalización digital, transmisión, puesta en escena,y aplicaciones de CCTV HD

Características clave

Equalización de entradas y re-reloj en salidas tamponadas
Indicadores LED de estado en tiempo real
Revestimiento metálico robusto
Solución a prueba de rayos
Baja pérdida de enlace óptico ¥ máximo 30 dB
Sin EMI, RFI y circuito de tierra
Transmisión bi-di en 1 fibra con WDM
Disponible en sistemas de rack independientes y 3U

Especificación

Optos
longitud de onda	1310nm/1550nm
Tipo de fibra y distancia	Mucho modo (50/125um) 5Km, (62.5/125um) 2Km modo único (9/125um) 20Km / 40Km
Potencia de transmisión	-5 a -10 dBm
Recibir sensibilidad	-26dBm a -30dBm
Pérdida de retorno	Se aplican las siguientes medidas:
El jitter	< 0, 2 IU
Interfaz	SC
El video
Tipo de señal	Las señales de vídeo HD-SDI y SDI
Ganancias	Unidad
Resolución	8 o 10 bits, automático
Las tasas de datos	270 Mbps, 1.485 Gbps
Normas de funcionamiento	SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Bloqueo automático de velocidad de datos	- ¿ Qué?

Entrada de vídeo - Transmisor
Número/tipo de señal	2 vídeos SDI o HD-SDI de enlace único 1 para Tx, 1 para vista previa local
Interfaz	2 mujeres BNC
Impedancia	Las demás:
Las tasas de datos	19 Mbps a 1.485 Gbps
Nivel nominal	0.8 Vp-p
Nivel mínimo/máximo	0.5 V a 1.0 Vp-p
Pérdida de rendimiento	Se aplicarán las siguientes medidas:
Equalización del cable de entrada	Automático para una pérdida de cable de hasta -30 dB

Salida de vídeo - receptor
Número/tipo de señal	2 enlaces SDI o HD-SDI de vídeo 1 para Rx, 1 para copia de seguridad / compartición
Interfaz	2 mujeres BNC
Impedancia	Las demás:
Re-reloj	Automático para 270 Mbps, 1.485 Gbps o desviado para velocidades no reconocidas
Nivel nominal	0.8 Vp-p
Nivel mínimo/máximo	0.5 V a 1.0 Vp-p
Pérdida de rendimiento	Se aplicarán las siguientes medidas:

Datos obtenidos
Protocolo de datos	RS485, Manchester, datos BIPHASE. ¿Qué es esto?
Ancho de banda	0 ~ 300kbps
Tasa de errores	10 a 9
Interfaz	Terminal de Phoenix

Conexión Ethernet
Modo de trabajo	Full duplex / half duplex, con auto-sentimiento
Velocidad de red	10/100 Mbps, auto-sensación
Interfaz	RJ45

Mecánico, eléctrico, medioambiental.
Voltado de funcionamiento	El valor de las emisiones de CO2 de las instalaciones eléctricas de combustión renovable se calculará en función de las emisiones de CO2 de las instalaciones de combustión renovable. Tarjeta: alimentada por el chasis
Temperatura de funcionamiento	-35°C+75°C
Temperatura de almacenamiento	-45°C+85°C
Humedad	0~95% no condensante
Dimensión y peso	Autónomo y tarjeta: depende de las diferentes configuraciones Chasis: 19 ′3U

Aplicación

Sistema de vigilancia del tráfico urbano
Monitoreo militar (defensa de las fronteras, defensa nacional)
Monitoreo industrial (aeropuertos, plantas químicas, ferrocarriles, etc.)
Sistema de vigilancia de edificios y campus

Convertidor óptico digital de vídeo HD 3G SDI con Bidi RS485 10/100M Ethernet 20km DC5V 0

Detalles para ordenar

La información que se proporciona para la evaluación de la conformidad con el presente Reglamento se incluirá en el formulario de solicitud.	4ch teléfono + 2ch datos RS485 Rx
OM610-4V↑1D↓4E WT/R	4ch video Tx + 1ch datos RS485 Rx + 4ch 10/100M Ethernet
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.	4ch video Tx + 1ch datos RS485 Rx + 4ch teléfono
OM610-4V↑12D↓WT/R	4ch video Tx + 12ch datos RS485 Rx
El número de unidades de carga de la unidad de carga de la unidad de carga de la unidad de carga será el siguiente:	2ch datos RS485 Rx + 8ch teléfono
El número de unidades de la unidad es el siguiente:	20ch datos RS485 Rx
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	1ch vídeo bidimensional + 1ch datos bidimensional RS485 + 1ch audio bidimensional + 1ch cierre de contacto bidimensional
OM610-2D↑↓4A↑↓1E WT/R	4ch audio bi-di + 2ch datos bi-di RS485 + 1ch Ethernet 10/100M
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.	1ch video Tx + 2ch datos RS485 bi-di + 3ch audio Tx + 1ch cierre de contacto bi-di

Más imágenes de productos

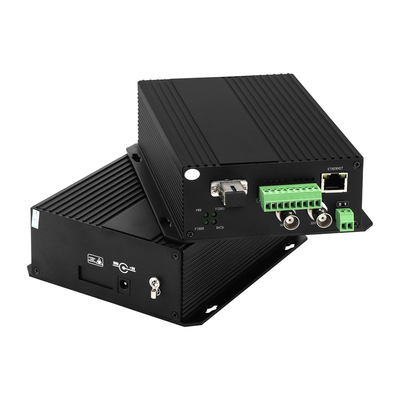

Convertidor óptico digital de vídeo HD 3G SDI con Bidi RS485 10/100M Ethernet 20km DC5V 1
