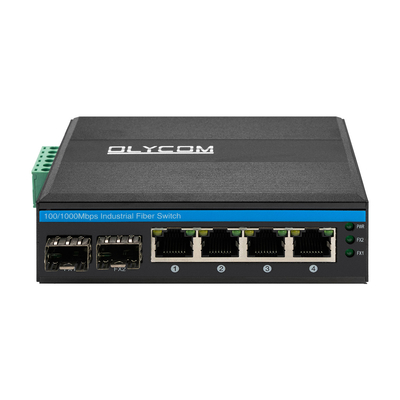

Olycom Switch PoE de Fibra Óptica Industrial Gigabit de 4 Puertos
Características principales del Switch de Fibra Óptica
- Suministra PoE activo (CC 48V) a cámaras IP PoE, WAPs, etc. a través de cable de cobre Cat5 o superior
- 2 puertos de fibra SFP de detección automática de 100/1000 Mbps
- 4x10/100/1000Mbps RJ45 de detección automática, alimentación IEEE 802.3af/at en los puertos 1~4
- Detecta los modos PoE (No-PoE, compatible con 802.3af/at) de los equipos eléctricos conectados
- Protección contra sobretensiones Ethernet de 6KV, se adapta a entornos exteriores hostiles

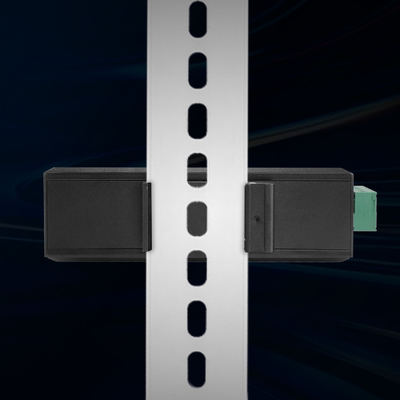

- Instalación en carril DIN o pared
- Rango de alimentación de hasta 100 metros
- Cumple con las normas FCC y CE
- Temperatura ambiente de funcionamiento: -40°C～75°C
Datos técnicos del Switch de red industrial
| Nombre del producto |
Switch PoE de fibra industrial de 10/100/1000 Mbps (2F+4TP) |
| N.º de modelo |
IM-FP244GE |
| Puerto |
2x100/1000M Fibra SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
4x10/100/1000M UTP RJ45 (Soporte de detección automática MDI/MDIX)
1 bloque de terminales de alimentación de 6 pines
|
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Características de conmutación |
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío:<10us
Ancho de banda del sistema: 12 Gbps (sin atascos de tráfico)
Velocidad de reenvío: 17,856 Mmps
MAC: 4K
Tamaño del búfer de paquetes: 1,75 Mb
|
| Medios de red |
10BASE-T: par trenzado sin blindaje CAT3, CAT4, CAT5 (≤100m)
100/1000BASE-TX: par trenzado blindado CAT5 o superior (≤100m)
|
| LED |
Alimentación, Fibra, Red, PoE
PWR: Alimentación
Fibra: FX1, FX2
Encendido: la transmisión es normal
Apagado: la transmisión NO es normal (módulo óptico defectuoso o desconectado)
Naranja cobre: indicador PoE
Encendido: PoE está funcionando
Apagado: PoE no está funcionando o este es un dispositivo No-PoE
Verde cobre: indicador de velocidad
Encendido: la velocidad de transmisión es de 1000 Mbps
Parpadeando: en transmisión
Apagado: Desconectado o la velocidad de trabajo es de 10/100 Mbps
|
| Consumo de energía |
Carga completa sin PoE≤5W |
| Fuente de alimentación |
Tensión de entrada de la fuente de alimentación PoE: 48V (máx. 52V)
Potencia de salida de la fuente de alimentación PoE individual: 30W (puerto 1~4)
Presupuesto total: 120W
Tensión de salida PoE: 48V
Conexión inversa: soporte
|
| Cableado PoE |
1/2 (V+), 3/6 (V-) |
| Entorno |
Temperatura de funcionamiento: -40°C～75°C
Temperatura de almacenamiento: -40°C～85°C
Humedad de funcionamiento: 10%～90%, sin condensación
Humedad de almacenamiento: 10%～95%, sin condensación
|
| Estándares de la industria |
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común±6KV
|
| Certificación |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
Embalaje y servicio posventa del Switch PoE industrial
1* Switch POE de fibra Gigabit de 4 puertos (SIN adaptador de corriente ni transceptor SFP)
1* Manual del producto
1* Tarjeta de garantía con 3 años de garantía
Información de la caja de envío
Tamaño del producto: 11,4*9,3*3,5 cm
Tamaño de la caja interior: 23*16,5*5,8 cm
Peso del producto: 0,35 kg
Peso del embalaje: 0,45 kg
Tamaño de la caja principal: 67*33*47 cm
Cantidad de embalaje: 40 unidades
Peso del embalaje: 20 kg
| Módulo óptico industrial |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Fuente de alimentación DIN industrial |
| IM-DAC220/DC48V2.5A |
AC220V a DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V a DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V a DC48V10A, -40℃～70℃ |
Preguntas frecuentes del Switch PoE industrial
P: ¿Es este el POE estándar?
R: Sí, admitimos IEEE 802.3af/at alimentación en los puertos 1 ~ 4 RJ45
P: ¿Cuál es el tiempo de garantía?
R: Un año para el convertidor óptico de vídeo HD, el switch normal, el convertidor de medios de fibra y el amplificador de red. Tres años para el switch de fibra industrial y el transceptor SFP. Se proporciona servicio de reparación de por vida.
P: ¿Ofrecen servicio OEM?
R: Sí, ofrecemos servicio OEM. Si tiene requisitos sobre el producto personalizado, también lo proporcionamos.
P: ¿Cómo garantizan la calidad?
R: Nunca utilizamos materiales viejos y reacondicionados. Siempre una muestra de preproducción antes de la producción en masa; prueba de envejecimiento de 48 horas antes de la entrega. Siempre inspección final antes del envío
