Puerto 5 de interruptor administrado de PoE en exteriores
Introducción al interruptor de red PoE
La serie IM-FP144GW es el interruptor Poe al aire libre de 10/100/1000 Mbps que disfruta de las características siguientes
- Se ajusta a la norma IEEE802.3af/at
- Alimentación de las cámaras IP PoE a través del cable Ethernet
- Construcción sencilla
- Alcance de potencia de hasta 100 metros
- Temperatura de funcionamiento de -40 °C a + 75 °C
- Cumplir con los requisitos de grado de protección IP40 y de grado industrial EMC
- instalación de rieles DIN,
- Pasar por la certificación ambiental peligrosa y cumplir con las normas FCC y CE
El diseño fiable de grado industrial podría garantizar el funcionamiento continuo y estable del sistema de automatización.
Características clave del switch de fibra 2.5G
-
Soporte de energía en cámaras IP POE a través del punto de acceso inalámbrico (AP) de 5 categorías de cable Ethernet.
-
IEEE 802.3af/con potencia hasta 1 ~ 4 puertos RJ45
-
4 x 10/100/1000Mbps Puertos RJ45 de detección automática
-
1 x 100/1000/2500Mbps puerto de fibra SFP

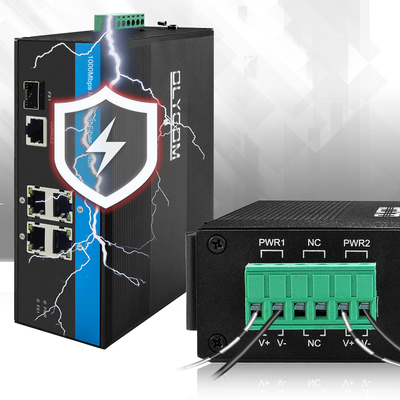

- 6Protección contra sobretensiones KV Ethernet, adaptada a un ambiente exterior áspero
- Apoyo para MDI/MDIX automático
- Modo de control de flujo: full duplex con el estándar IEEE 802.3x, half-duplex con el estándar de contrapresión
- Compatible con las normas IEEE 802.3 10Base-T y IEEE 802.3u 100Base-TX
- Mecanismo de intercambio de almacenamiento y transferencia
- Temperatura del entorno de funcionamiento: -40 ° ~ 75 ° C
- Apoyar el diagnóstico del cable y puede localizar el punto de falla
- Apoyar la gestión de IEEE802.3az EEE (Ethernet eficiente en energía), optimizar el consumo de energía

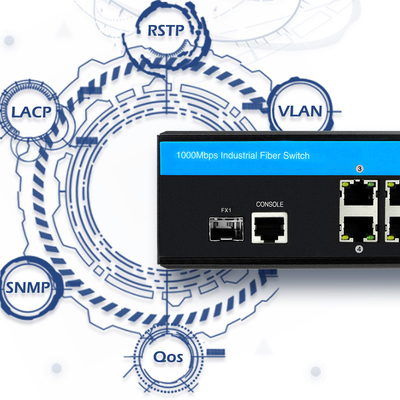

- Apoyar STP, RSTP, MSTP, ITU-T G.8032 Ethernet Anillo de protección ((EPR)
- Qos de soporte, clasificación de transporte Qos, Cos, control de ancho de banda
- (dirección de entrada/salida), supresión de tormentas, servicios diferenciados
- Soporte para IEEE802.1q VLAN, puerto VLAN, VLAN basado en Mac, VLAN de subred IP,
- Protocolo VLAN, conversión de VLAN, MVR
- Apoyar la agregación de enlaces dinámicos IEEE802.3ad LACP, la agregación de enlaces estáticos
- Apoyar el espionaje IGMP/MLD V1/V2/V3, filtración/modulación IGMP, búsqueda IGMP
- Informe del agente de apoyo IGMP, espionaje de MLD
- Seguridad: basado en puertos y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Soporte para Cisco® como CLI, gestión web, SNMP v1/v2c/v3, Telnet
- Soporte de actualización de software a través de TFTP y HTTP, la redundancia del firmware evita el fracaso de la actualización
- Apoyo al cliente DHCP/Relay/Snooping/Snooping opción 82/Relay opción 82
- Apoyo a RMON, MIB II, imagen especular, registro de eventos, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Soporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Especificación del interruptor Ethernet gestionado
| Nombre del producto |
Se aplicará el método siguiente: |
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| Puerto |
Puerto SFP de 1 x 100Mpbs/1G/2,5G
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km
4x 10/100/1000M UTP RJ45 ((Apoya la detección automática MDI/MDIX)
|
| Estándar |
El IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y. El objetivo de este proyecto es desarrollar un sistema de gestión de datos basado en la tecnología de la información.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador de las tierras |
4096 |
| Cuadro Jumbo |
9.6KB |
| Tamaño de la tabla de direcciones MAC |
8K |
| Características de conmutación |
Modo de transmisión: almacenamiento y transmisión
ancho de banda del sistema: 56 Gbps (no atasco de tráfico)
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Los LEDs |
Energía, red |
| Fuente de alimentación |
tensión de entrada de la fuente de alimentación POE: 48V (máximo 52V),
Potencia de salida de la fuente de alimentación PoE única: 15.4W (puerto 1~8)
(802.3) Las normas requieren instrucciones especiales)
|
| Medio ambiente |
Temperatura de trabajo: -40° ≈ 75°C
Temperatura de almacenamiento: -40° ≈ 85°C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
| Normas de la industria |
EMI:FCC Parte 15 Subparte B Clase A,EN 55022 Clase A
EMS:EN 61000-4-2 (ESD) Nivel 3,EN 61000-4-3 (RS) Nivel 3,EN 61000-4-4 (EFT) Nivel 3,EN 61000-4-5 (Surge) Nivel 3,EN 61000-4-6 (CS) Nivel 3,EN 61000-4-8; Control de tráfico:NEMA-TS2; Vibración:Se aplican las siguientes condiciones:El número de unidades de la unidad de control de la velocidad es el número de unidades de la unidad de control de velocidad.
|
| Seguridad |
Marcado CE, comercial; CE/LVD EN60950 |
| Información mecánica |
Conchas:conchas metálicas onduladas; clase de seguridad:IP40;
Dimensiones: 158 x 114,8 x 60 mm;

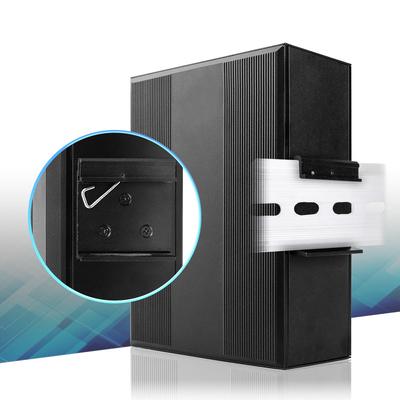

Método de montaje: montaje en rieles
|
| Garantización |
Reemplazo en un año; reparación en 3 años |
Aplicación del interruptor de gestión por anillo
Paquete
1Un producto, un cable de consola, un manual de usuario y una tarjeta de garantía están dentro de una caja.
2Veinte piezas de cajas están en una caja.
Preguntas frecuentes
P: ¿Es usted un fabricante o una empresa comercial?
A: Fabricante y proveedor de soluciones totales para redes industriales.
P: ¿Acepta el ODM o el OEM?
R: Sí, ofrecemos un servicio personalizado para nuestros clientes.
P: ¿Cuál es su cantidad mínima de pedido?
R: El MOQ es una unidad.
P: ¿Este interruptor administrado incluye la fuente de alimentación?
R: No, no incluye el adaptador de alimentación.
P: ¿Qué fuente de alimentación necesita este POE L2 Industrial Switch?
R: El voltaje de entrada es de 9-52VDC. Si el voltaje de entrada no es de 48VDC-52VDC, es un interruptor administrado sin POE, también puede funcionar. La fuente de alimentación puede ser de 12VDC 3A. Si el voltaje de entrada es de 48VDC-52VDC,Es un interruptor industrial gestionado por POE..
P: ¿Cuáles son los estándares de POE?
R: Este es un interruptor industrial POE +. Cada puerto de red puede alcanzar 30W cuando la fuente de alimentación es 48VDC 5A.
P: ¿A qué rango de temperatura puede llegar este interruptor?
R: La temperatura de funcionamiento es de -40~85°C (-40~175°F)
P: ¿Está incluido un pequeño carril DIN?
R: Se trata de un interruptor de rieles DIN, pero el rieles DIN no está incluido.
P: ¿Es un interruptor administrado?
R: Sí, este es un interruptor POE administrado por L2 para redes industriales.
