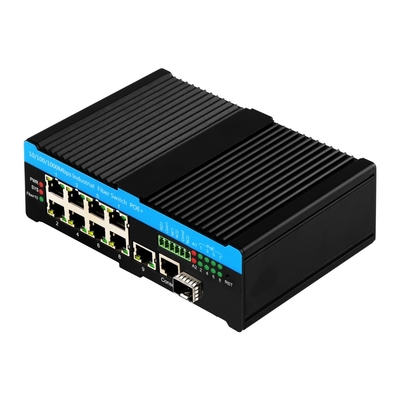

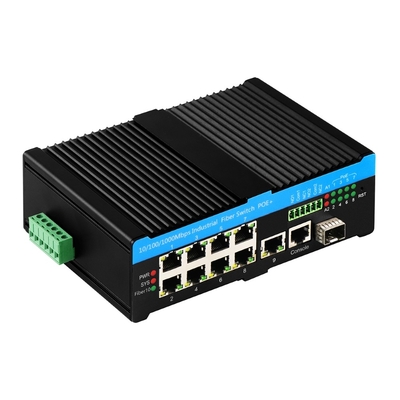

Gigabit 8 puertos802.3btInterruptor administrado de la capa 2
Información básica del interruptor PoE de 8 puertos
- Puerto: 2*100/1000/2500M puertos de fibra SFP + 1*puerto de consola + 2 puertos combinados + 8*100/1000M cobre
- Estándar PoE: IEEE 802.3af/at/bt (15.4W/30W/60W/90W) en 1 ~ 8 puertos RJ45, presupuesto de 720W
- Función de gestión: basado en velocidad, QoS/STP/ERPS/MPLS/VLAN...
- Distancia POE: 100 metros, soporte para el accesorio externo de POE (extensión/esplitor de POE)
- Temperatura de funcionamiento de -40°C a + 75°C (probada en su totalidad)
- Nivel de protección IP40
- Diseño del carril DIN, disipación de calor sin ventilador
- Conforme con el CE/FCC
- Protección contra sobretensiones Ethernet de 6KV, voltaje de aislamiento de puerto a puerto de 1500V
- Apoyo para MDI/MDIX automático
- Modo de control de flujo: full duplex con el estándar IEEE 802.3x, half duplex con el estándar de contrapresión
- Compatible con las normas IEEE 802.3 10Base-T y IEEE 802.3u 100Base-TX
- Mecanismo de intercambio de almacenamiento y transferencia
Características clave del interruptor administrado por POE
- Indicación en tiempo real del nivel de voltaje, corriente, potencia y PD y indicadores completos
- Activar/desactivar los puertos POE, establecer el retraso de encendido de POE y la potencia de salida de POE
- La salida de la alarma del relé de apoyo y la luz que muestra el estado de la alarma (a 2 direcciones del contacto seco)
Especificación del interruptor POE industrial
| Nombre del producto |
10/100/1000Mbps Intercambio de fibra POE industrial administrado ((1F+9TP) |
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| Puerto |
Puerto SFP de 1x 1000Mpbs, 1G/2.5G ambos compatibles
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40 ~ 120Km
MM: 1310nm, 2Km; 850nm, 500 metros
8x10/100/1000M UTP RJ45 ((Apoyo para la detección automática MDI/MDIX)
|
| Estándar |
El IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP y otros
El objetivo de las medidas es garantizar que los Estados miembros cumplan los requisitos de seguridad establecidos en el anexo I del Reglamento (CE) n.o 765/2008 y en el anexo II del Reglamento (CE) n.o 765/2008.
El uso de la tecnología de la Unión Europea para la fabricación de equipos de circuito impreso y de circuito impreso no está autorizado.
|
| Identificador de las tierras |
4096 |
| Cuadro Jumbo |
9.6KB |
| Dirección MAC |
8K |
| Características de conmutación |
Modo de transmisión: almacenamiento y transmisión
El retraso en el envío: < 10 us
Ancho de banda del sistema: 58Gbps (sin atascos de tráfico)
Tamaño de la DRAM: 128M
Tamaño del flash: 16M
Tamaño del búfer de paquetes: 4 MB
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Distancia de transmisión por puerto SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| Los LEDs |
Energía, red, fibra, POE, alarma |
| Fuente de alimentación |
Voltado de entrada de la fuente de alimentación POE: 48V (máximo 57V)
Potencia de salida de la fuente de alimentación PoE única: 15.4W/30W/60W/90W ((puerto 1~8)
|
| Medio ambiente |
Temperatura de trabajo: -40° ∼75°C
Temperatura de almacenamiento: -40 °C ∼ 85 °C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
| Normas de la industria |
EMI: FCC Parte 15 Subparte B Clase A, EN 55022 Clase A
El sistema de gestión de la seguridad de la información se utilizará en el sistema de gestión de la seguridad de la información.
EN 61000-4-4 (EFT) Nivel 3, EN 61000-4-5 (surgimiento) Nivel 3
EN 61000-4-6 (CS) Nivel 3, EN 61000-4-8
Control de tráfico: NEMA-TS2
Vibración: CEI 60068-2-6
Caída libre: CEI 60068-2-32
Las condiciones de las pruebas de ensayo deben ser las siguientes:
Tráfico ferroviario: EN 50121-4
|
| Seguridad |
Marcado CE, comercial; CE/LVD EN60950 |
| Información mecánica |
Conchas: Conchas metálicas corrugadas
Dimensiones: 165 x 112 x 45,5 mm
Método de montaje: montaje en rieles
|
| Garantización |
Reemplazo en el plazo de un año; reparación en 3 años |
Aplicación del interruptor PoE estándar BT
- Suministro de energía a los dispositivos que necesitan mucha energía
- Telecomunicaciones ópticas
- Control y seguimiento a distancia
- Vigilancia de seguridad de CCTV al aire libre
- Red privada de banda ancha
Características de gestión
- Apoyar el diagnóstico del cable y puede localizar el punto de falla
- Apoyar la gestión de IEEE802.3az EEE (Ethernet eficiente en energía), optimizar el consumo de energía
- Apoyar STP, RSTP, MSTP, ITU-T G.8032 Ethernet Anillo de protección ((EPR)
- Apoyo Qos, clasificación de transporte Qos, Cos, control de ancho de banda (dirección de entrada/salida), supresión de tormentas, servicios diferenciados
- Apoyo a IEEE802.1q VLAN, puerto VLAN, basado en Mac VLAN, IP VLAN de subred, protocolo VLAN, convertidor VLAN, MVR
- Apoyar la agregación de enlaces dinámicos IEEE802.3ad LACP, la agregación de enlaces estáticos
- Apoyar el espionaje IGMP/MLD V1/V2/V3, filtración/modulación IGMP, búsqueda IGMP
- Informe del agente de apoyo IGMP, espionaje de MLD
- Seguridad: basado en puertos y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Soporte para Cisco® como CLI, gestión web, SNMP v1/v2c/v3, Telnet
- Soporte de actualización de software a través de TFTP y HTTP, la redundancia del firmware evita el fracaso de la actualización
- Apoyo al cliente DHCP/Relay/Snooping/Snooping opción 82/Relay opción 82
- Apoyo a RMON, MIB II, imagen especular, registro de eventos, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Soporte para servidor IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Preguntas frecuentes
Son puertos de I/O, no hay comunicación en serie.
Haga clic en la interfaz de administración
Conecte esos 2 puertos de alarma a una campana externa o sirena
La campana / sirena suena para calentar a los usuarios si algún puerto está apagado ((monitoreo remoto en tiempo real)
Apoyo a la consola / SNMP / CLI ((SSH / puerto LAN / Telnet...) y gestión de direcciones IP
POE y suministro de energía programables
Suministra continuamente 15.4W/30W/60W/90W de potencia estándar a los dispositivos PD desde 8 puertos POE (excluyendo los puertos combinados)
No sugerimos conectar demasiados dispositivos hambrientos de energía a un solo interruptor, esto afectará la estabilidad de la
Se requiere carga completa, salida POE de 720W, fuente de alimentación de 15A/48V
Presupuesto de salida POE programable como 480W/240W para que coincida con su fuente de alimentación en la mano
Se recomienda establecer 480W para una mejor estabilidad y vida útil.
Apoyo
Se trata básicamente de
Poner el logotipo del cliente en la interfaz de administración
Poner el nombre del modelo del cliente en la interfaz de administración
Poner el color de la marca del cliente en la interfaz de administración
