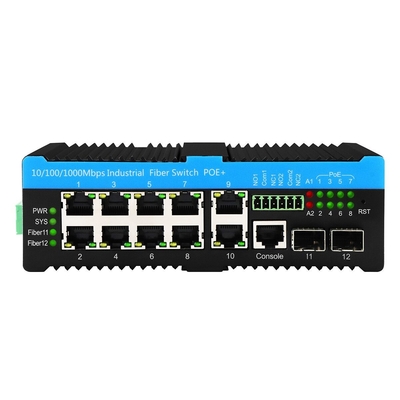

Switch PoE Gigabit gestionado de capa 2 de 8 puertos, 90W
Especificaciones del Switch Industrial de Fibra Óptica
| Puerto |
2 puertos SFP de 100/1000/2500 Mbps
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 metros
8*UTP PoE Downlink (PoE af/at/bt)
1*Puerto de consola

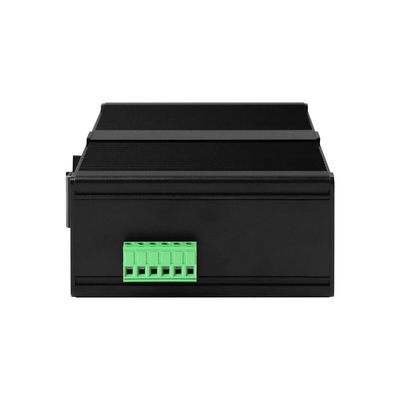

1*Bloque de terminales de alimentación de 6 pines
2*Salida de alarma
|
| Protocolo |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Características de conmutación |
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío: <10us
Ancho de banda del sistema: 36 Gbps (sin atascos de tráfico)
Tamaño de DRAM: 128M
Tamaño de Flash: 16M
Tamaño del búfer de paquetes: 4Mb
ID de VLAN: 4096
Tamaño de la tabla de direcciones MAC: 8K
Jumbo Frame: 9.6KB
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 par trenzado no blindado (≤100m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100m)
|
| LEDs |
Alimentación, Sistema, Red, PoE, Fibra, Alarma
PWR: Alimentación, rojo
SYS: Sistema, rojo
Enlace/Actividad de red: LED verde
Velocidad de datos de red: LED naranja (ENCENDIDO para 1G)
PoE: Verde Activo
Enlace de fibra: Verde
Alarma LED: Rojo parpadeante
|
| Fuente de alimentación |
Voltaje de entrada: 48V (máx. 57V)
Voltaje de salida PoE: 48V
Potencia de salida PoE individual: 15.4W/30W/60W/90W (puerto 1~8)
Temperatura de funcionamiento: -40°C a +75°C (con salida PoE de 240W)
Temperatura de funcionamiento: -40°C a +55°C (con salida PoE de 480W)
Presupuesto máximo: 720W (No sugerido considerando la vida útil y la disipación)
Conexión inversa: soporte
|
| Cableado PoE |
PoE af/at: 1/2 (V+), 3/6 (V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Entorno |
Temperatura de almacenamiento: -40°C～85°C
Humedad de funcionamiento: 10%～90%, sin condensación
Humedad de almacenamiento: 10%～95%, sin condensación
|
| Estándares de la industria |
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común±6KV
|
| Certificación |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
| Información mecánica |
Carcasa: Carcasa de metal corrugado, nivel de grado IP40
Dimensión: 165*112*45.5mm
Método de montaje: Montaje en carril DIN
Peso: 0.75Kg/0.9Kg (Neto/Bruto)
|
| Garantía |
3 años, soporte técnico de por vida |
GUI web
- Admite el diagnóstico de cables y puede localizar el punto de fallo
- Admite IEEE802.3az EEE (Ethernet de eficiencia energética) Gestión, optimiza el consumo de energía
- Admite STP, RSTP, MSTP, ITU-T G.8032 Anillo de protección Ethernet (EPR)
- Admite QoS, QoS de clasificación de transporte, CoS, control de ancho de banda (dirección de entrada/salida), supresión de tormentas, servicios diferenciados
- Admite IEEE802.1q VLAN, puerto VLAN, basado en Mac VLAN, IP subnet VLAN, Protocolo VLAN, conversión VLAN, MVR
- Admite agregación de enlaces LACP IEEE802.3ad dinámica, agregación de enlaces estática
- Admite IGMP/MLD snooping V1/V2/V3, filtrado/modulación IGMP, búsqueda IGMP
- Admite informe de agente IGMP, MLD snooping
- Seguridad: basado en puerto y Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Admite CLI similar a Cisco®, gestión web, SNMP v1/v2c/v3, Telnet
- Admite la actualización de software a través de TFTP y HTTP, la redundancia de firmware evita fallos en la actualización
- Admite cliente/Relay/Snooping/Snooping opción 82/Relay opción 82 DHCP
- Admite RMON, MIB II, imagen espejo, registro de eventos, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Admite servidor Telnet IPV6/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Introducción al Switch Gestionado L2
IM-FP21008GW establece un nuevo estándar para los Switches de Red Industriales (INS) con una velocidad de datos de hasta 2.5G* para manejar puertos de enlace ascendente de fibra óptica.
Funciona a temperaturas que oscilan entre -40ºC y +75ºC y es capaz de supervisar e informar sobre las temperaturas de los puertos individuales.
Acepta alimentación de 57VCC hasta 495W para proporcionar alimentación PoE compatible con IEEE 802.3bt de hasta 90W en 8 puertos de cobre para una potencia total de 480W. Esto le permite proporcionar alimentación para las aplicaciones PoE más exigentes para domos PTZ, iluminación LED y productos inalámbricos.
Es compatible con el protocolo G.8032V1/V2 Rapid Ring.
Se ha probado para aplicaciones críticas de transporte y tráfico. Su gestión PoE inteligente asigna la prioridad de potencia máxima a partir del puerto 1. Los enlaces ascendentes duales de cobre y fibra permiten la inserción y extracción para configuraciones de Red en Anillo utilizadas para carreteras y escenarios de seguridad perimetral.
Está diseñado de forma única para aplicaciones de envolventes exteriores con un chasis de distribución de temperatura acanalado, protección contra sobretensiones de 6KV y protección térmica de puerto programable por el usuario de apagado por sobretemperatura para evitar daños por calor excesivo.
Es una solución ideal para una amplia variedad de proyectos, especialmente para aplicaciones IDF a MDF.
Aplicación del Switch PoE CCTV
Preguntas frecuentes
1, ¿En qué chip se basa?
Olycom: Vitesse
2, ¿Puedo personalizarlo?
Olycom: Sí
Apoyamos los servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto (kit de montaje, bloque de terminales de alimentación, etc.)
3, ¿Puedo conectarlo con dispositivos de 10/100M?
Olycom: Sí
Para los puertos LAN, son de detección automática de 10/100/1000M
Para los puertos de fibra, configure la velocidad de 100 Mbps a través de la GUI web o CLI
4, ¿Puedo apagar la función PoE para algunos puertos cuando sea necesario?
A: Sí
Todos los switches gestionados PoE de esta serie admiten la gestión PoE
Simplemente configure el estado PoE a través de la GUI web o CLI
5, ¿Hacen SKD/CKD?
A: Sí
Como fábrica, hemos tratado con esto muchas veces.
