Olycom 20 Puerto L2 Manejado Din Rail Gigabit Manejado Fibra Switch
Características clave
- 16 x 10/100/1000Mbps Puertos RJ45 de detección automática
- Puerto de fibra SFP de 4 x 1000 Mbps
- Protección contra sobretensiones Ethernet de 8 KV, adaptada a un ambiente exterior áspero
- Soporte para MDI/MDIX automático y modo de auto-negociación full/half duplex
- Compatible con las normas IEEE 802.3 10Base-T y IEEE 802.3u 100Base-TX
- Mecanismo de intercambio de almacenamiento y transferencia
- Soporte de 10K bytes marco gigante, compatible con varios protocolos de extensión
- Tabla de direcciones MAC 8K
- Mecanismo de intercambio de almacenamiento y transferencia
- VLAN: IEEE 802.1Q 4K VLAN, QINQ, que incluye las siguientes características:
- STP, RSTP, MSTP, ITU-T G.8032 Anillo de protección Ethernet (EPR)
- Multicast: IGMP espiando V1/V2/V3, GMRP
- Agregación de enlaces: manual / estática / LACP
- QOS: COS, DSCP, 8 colas, programación de WRR/SP/WFQ, política de QOS
- CLI/WEB/SNMP, y el sistema de gestión NIS Primestone
- Mantenimiento de diagnóstico: Espejo de puertos, Syslog, Ping
- Gestión de la alarma: salida de alarma de relé de una vía, RMON, SNMP Trap
- Seguridad DHCP Snooping, Opción 82, 802.1X, Gestión jerárquica del usuario, ACL, DDOS, filtro / vinculación MAC basado en puertos
- Control de datos: límite de velocidad de entrada/salida basado en puertos, control de flujo de contrapresión de doble IEEE 802.3x, control de flujo de contrapresión de medio doble.Supresión de transmisión múltiple desconocida y supresión de transmisión única desconocida.
Introducción

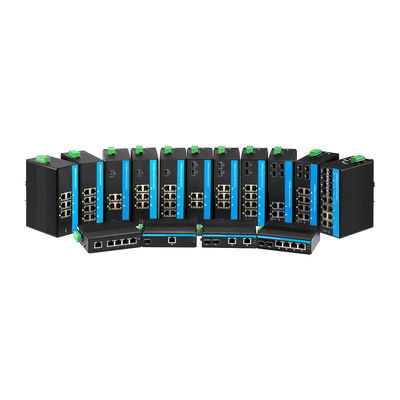

La serie IM-FS041600GW es el conmutador de fibra industrial gestionado de 10/100/1000Mbps
Cumplir con los requisitos de grado de protección IP40 y de grado industrial EMC

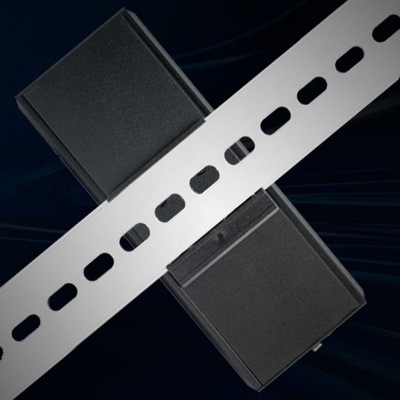

Instalación de rieles DIN
Pasar por la certificación ambiental peligrosa y cumplir con las normas FCC y CE
Especificación
| Nombre del producto |
10/100/1000Mbps con interruptor de fibra industrial gestionado (4F+16TP) |
| Número de modelo. |
Se aplicará el procedimiento de evaluación de la compatibilidad. |
| Puerto |
Puerto SFP de 4 x 1000Mpbs
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500m
16x10/100/1000M UTP RJ45 ((Apoyar la detección automática MDI/MDIX)
|
| Estándar |
El uso de la tecnología de la Unión Europea para la fabricación de equipos de alta tecnología
Las instalaciones de las categorías IIa y IIIa se considerarán compatibles con el mercado interior.
Las condiciones de los requisitos de seguridad de los sistemas de radiofrecuencia se determinarán en el anexo I.
|
| Cuadro de direcciones MAC |
8K |
| Duración máxima del paquete |
Hasta 10k bytes |
| Tasa de reenvío de paquetes |
1488100 (64 bytes) |
| Buffer de paquetes |
4M |
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Los LEDs |
Energía, red, fibra |
| Medio ambiente |
Temperatura de trabajo: -40° ≈ 85°C
Temperatura de almacenamiento: -40 °C ∼ 85 °C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
| Normas de la industria |
EMI: FCC Parte 15 Subparte B Clase A,EN 55022 Clase A
EMS: EN 61000-4-2 (ESD) Nivel 3, EN 61000-4-3 (RS) Nivel 3, EN 61000-4-4 (EFT) Nivel 3, EN 61000-4-5 (Surge) Nivel 3, EN 61000-4-6 (CS) Nivel 3, EN 61000-4-8; Control de tráfico: NEMA-TS2; Vibración:Se aplican las siguientes condiciones:La caída libre: IEC 60068-2-32; el choque: IEC 60068-2-27; el tráfico ferroviario: EN 50121-4
|
| Seguridad |
Marcado CE, comercial; CE/LVD EN60950 |
| Información mecánica |
Conchas: Conchas metálicas corrugadas
Clase de seguridad: IP40
Dimensiones: 160 x 130 x 70 mm
Peso: 1,2 kg
Método de montaje: montaje en rieles
|
| Garantización |
Reemplazo en el plazo de un año; reparación en 3 años |
Dimensión
Lista de embalaje
- 1pc conmutador
- 1 pieza de perchas de pared
- Manual del usuario 1pc
- 1 pieza de cable de consola
- Tarjeta de garantía de 1 pieza
Preguntas frecuentes
¿Cómo puedo instalar el dispositivo?
R: Cada modelo de esta serie admite el montaje DIN35/Mural.
Requiere accesorios necesarios en la instalación como tornillos, kit de montaje, etc., algunos de ellos están incluidos en la caja de embalaje, otros no.
Si es posible escribir la etiqueta como yo quiera?
R: Sí, por favor envíe el contenido y el formato, imprimiremos una muestra para su confirmación.
La etiqueta se coloca generalmente en el panel lateral.
¿Cuál es la lista de embalaje?
R: Hay un dispositivo, espuma protectora, un manual de usuario, una tarjeta de garantía y un cable de consola en la caja.
Pero los módulos SFP y la fuente de alimentación NO están incluidos, por favor comprémoslos por separado.
¿Tiene alguna certificación?
Sí, nuestra compañía está certificada ISO9001.
Tenemos certificados CE/FCC/RoHS/E-mark/CCC para nuestros modelos.
¿Cómo es la etiqueta?
Para cada pieza del producto fabricado habrá 2 copias, una fijada en el dispositivo y la otra en la caja de embalaje.
Está disponible en diferentes idiomas y contenidos, por lo que puede agregar su logotipo o nombre de modelo en él.
¿Apoya el OEM y ODM?
Sí, esta es nuestra ventaja competitiva.
Hay una introducción detallada en el siguiente enlace.
El objetivo de las medidas es reducir el riesgo de incumplimiento.
¿Qué incoterms soporta usted?
Somos una fábrica EXW, el término EXW es nuestro enfoque.
A veces hacemos FOB / CIF para pedidos a granel, esto depende de los casos.
