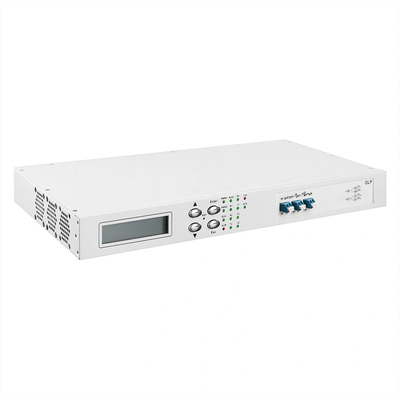

Sistema de protección de las líneas de fibra óptica Olycom OLP
Parámetro
| El chasis | Chasis 1U independiente |
| Temperatura de funcionamiento | -5°C+55°C |
| Humedad relativa | 5% ∼95% sin condensar |
| Temperatura de almacenamiento | -20°C 75°C |
| Fuente de alimentación | La fuente de alimentación de doble voltaje AC 220V/5060Hz, DC ((-36-72V) |
| Dimensión | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Consumo máximo de energía | 40 W |

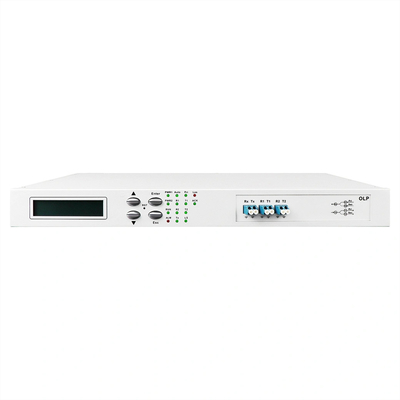

Panel delantero
Descripción
1) Descripción de la interfaz óptica: La brida del panel de equipos es la interfaz de señal.
2) Al quitar el cable de conexión de fibra óptica, cubra con una tapa de polvo para evitar que objetos duros, polvo u otra suciedad toquen, dañen y contaminen el puerto de salida óptica.
3) Pantalla LCD: muestra la potencia óptica de entrada y salida y otra información relacionada.
4) ▲¿A arriba; ▼¿A abajo; ¿Entrar?¿OK; Esc?¿Cancelar?
5) RST: admite el restablecimiento del hardware y la inicialización del hardware mediante botones de operación.
Panel trasero
Descripción
1) La ranura de la fuente de alimentación (PIU) se encuentra en la parte posterior del dispositivo, soportando AC (APU) / DC (DPU) opcional, y 1 + 1 de respaldo caliente de la fuente de alimentación.
2) Luz indicadora: PWR: encendida: fuente de alimentación normal; apagada: no hay fuente de alimentación o hay alguna anomalía.
3) Interfaz Ethernet RJ45, puerto serie RS-232: interfaz de comunicación para la información de los datos de monitoreo del dispositivo.
Características clave
PTO: 1 + 1
Diagrama
Especificación
| Función | Especificación | |
| Rango de longitud de onda de trabajo | 1260nm ~ 1650nm | |
| Tipo de OLP | OLP-1+1 (doble transmisión y recepción selectiva) | |
| Tiempo de cambio | < 15 ms | |
| Pérdidas de introducción | Ruta de trabajo | Se trata de un sistema de control. |
| Ruta alternativa | Se aplican las siguientes medidas: | |
| Rango de potencia óptica del monitor | -50 dBm ~ +25 dBm | |
| Interfaz óptica | Los requisitos de seguridad de los equipos de ensayo se aplicarán a los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo. | |
| Consumo máximo de energía | 5W | |
| El número de unidades | Más de 100 000 horas | |
Definición de la interfaz
| Interfaz | Descripción | Función/conexión |
| Rx | Interfaz de salida local OLP | Conectar al puerto RX del dispositivo local |
| Tc. | Interfaz de recepción local de OLP | Conectar al puerto TX del dispositivo local |
| R1 | Interfaz de recepción de la ruta principal | Conectar con el par T1 |
| T1 | Interfaz de salida de la ruta principal | Conectar con el par R1 |
| R2 | Interfaz de recepción de la ruta de respaldo | Conectar con el T2 de pares |
| T2 | Interfaz de salida de la ruta de respaldo | Conectarse con el par R2 |
Definición del indicador
| Interfaz | Descripción | Función |
| PWR1/PWR2 | Indicador de potencia del OLP |
En, el suministro de energía OLP es normal Apagado, falla de la fuente de alimentación |
| Se ejecuta | Indicador del sistema OLP |
En, el OLP está funcionando normalmente Desactivado, hay un fallo operativo. |
| Acceso a las instalaciones | Indicador de retorno de las instrucciones del OLP |
En, hay una instrucción para regresar No hay instrucciones para regresar. |
| Los | Indicador de señal del OLP |
En, la señal óptica se ha perdido Apagado, la señal se ha perdido. |
| El valor de las emisiones | Indicador de alarma del OLP | No hay señales ópticas o entradas y salidas anormales |
| Auto. | Indicador del modo de funcionamiento del OLP |
Activado, funcionando en modo automático Apagado: funcionando en modo manual |
| R1 | Indicador de recepción de la ruta principal del OLP |
En, la recepción es normal. Desactivado, la recepción es anormal. |
| R2 | Indicador de recepción de la ruta de respaldo del OLP |
En, la recepción es normal. Desactivado, la recepción es anormal. |
| T1 | Indicador de salida de la ruta principal de la OLP |
En, la salida es normal Desactivado, la salida es anormal. |
| T2 | Indicador de salida de la ruta de reserva del OLP |
En, la salida es normal Desactivado, la salida es anormal. |
| Pri | Indicador de funcionamiento de la ruta principal | En marcha, trabajando en la ruta principal |
Configuración
1Configuración del modo de trabajo
El dispositivo dispone de dos modos de funcionamiento: modo manual y modo automático.
El modo manual se utiliza para la puesta en marcha del dispositivo y el cambio forzado.
(1) Seleccionar automático y manual a través de la gestión de la red;
(2) Seleccione a través del botón del dispositivo, presione el botón del panel del dispositivo durante mucho tiempo hasta que la luz automática se apague (trabajando en manual) o se encienda (trabajando en automático)
Después de que el operador haya completado la operación, el equipo debe colocarse en modo de trabajo automático, de lo contrario pueden producirse accidentes por fallo de la protección.
Nota: El dispositivo admite el retorno automático del modo manual al modo automático, y el tiempo de retorno es de 5 minutos según la configuración predeterminada de fábrica.
2- Configuración de la ruta principal.
El dispositivo proporciona la configuración de la ruta principal. Los clientes pueden seleccionar R1 o R2 como la ruta principal según las necesidades; el predeterminado de fábrica es R1 como la ruta principal
3.Configuración de la ruta de trabajo
El valor predeterminado de fábrica R1 es la ruta de trabajo principal (Pri) y R2 es la ruta de trabajo de respaldo (Sec).
Cuando el dispositivo esté en modo de funcionamiento automático, seleccionará automáticamente una ruta de funcionamiento en función de las condiciones de la línea:
(1) Cuando sólo haya una ruta disponible: trabajo en el canal correspondiente a la ruta disponible;
(2) Cuando ambas rutas estén disponibles: la ruta correspondiente a la ruta que funcione primero en el tiempo (si se trabaja en el canal de respaldo,el dispositivo volverá automáticamente al canal principal después de 5 minutos, siempre que el dispositivo esté activado con la función de retroceso).
Cuando seleccione una ruta manualmente, establecer el dispositivo en modo manual y establecer la ruta de trabajo a través de los botones del panel o la gestión de la red
4.Configuración del valor de potencia umbral del interruptor
El valor inicial de potencia límite de conmutación del dispositivo es de -30 dBm. El usuario puede hacer los ajustes correspondientes de acuerdo con el tipo de dispositivo y la situación real de la línea de la otra parte.
Principio básico: el valor de potencia de umbral de conmutación es ligeramente mayor que el valor de potencia mínima recibida del equipo de transmisión óptica, y la diferencia es de 0,5 ~ 1 dB.(El valor mínimo de potencia recibida está sujeto a la garantía de una transmisión normal de todo el servicio del sistema).
5.Configuración del modo Switchback
Definición de switchback: en modo automático, el dispositivo cambia del estado de respaldo al estado principal.En el modo "automático sin cambio de marcha atrás", incluso si se cumplen las condiciones de cambio (tanto las rutas primaria como la de respaldo son normales), la ruta de respaldo no se cambiará automáticamente a la principal.
6.Configuración de retraso de retraso
Cuando el dispositivo se encuentra en el modo "retroceso automático", la trayectoria óptica se encuentra en el estado de respaldo y el dispositivo funciona en el modo automático.el dispositivo realizará la detección de luz en las vías principales y de respaldo en tiempo realSi detecta que la potencia óptica de las vías principal y de respaldo se encuentra dentro del tiempo M (0~999 minutos), el dispositivo volverá automáticamente al estado de la carretera principal (Pri).
Aplicación
Descripción
El OLP TX está conectado al puerto emisor de luz TX del equipo del cliente
RX está conectado al puerto receptor de luz RX del equipo del cliente
R1 está conectado al dispositivo OLP opuesto T1 a través del cable óptico
R2 está conectado al dispositivo OLP opuesto T2
T1 está conectado al dispositivo OLP opuesto R1
T2 está conectado al extremo opuesto.
