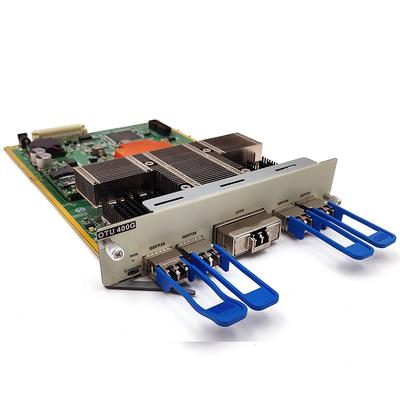

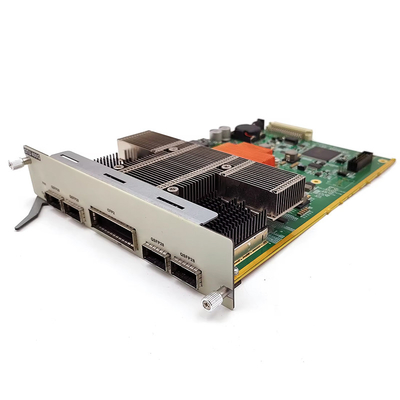

Unidad de transporte óptico Olycom 400G Muxponder CFP2 DWDM
Introducción
- La placa de servicio OTU de 400G admite cuatro accesos de servicio de 100G, adopta tecnologías avanzadas como la modulación PDM-QPSK y la recepción coherente, y supera los efectos físicos de transmisión de los sistemas de transmisión de alta velocidad en los requisitos OSNR, la tolerancia de CD, la tolerancia de PMD y la no linealidad.
- Puede realizar negocios de 400G en 1200 kilómetros de transmisión sin retransmisión, y la interfaz del lado de línea admite sintonización de banda C de 96 ondas (50 GHz).
Parámetros del producto
| Función |
Descripción |
| Interfaz |
1. Interfaces del lado del cliente: 4, conectables según QSFP28
2. Interfaz del lado de la línea: 1, basada en PDM-QPSK coherente y enchufable CFP2
|
| Modo de línea |
Admite transmisión transparente de servicio 1 400G, que puede convertir 4 canales de señales ópticas de servicio 100G en el lado del cliente en 1 canal de señales ópticas de longitud de onda estándar DWDM de velocidad 400G. |
| Modo repetidor |
Admite relé eléctrico de longitud de onda de 400G |
| Tipo de negocio de soporte |
100GE
OTU4
|
| tecnología WDM |
Soporte DWDM: banda C 50GHz 96 ondas sintonizables |
| tecnología FEC |
Soporte SDFEC |
| Número de plazas ocupadas |
Admite chasis de serie completa OM3800, que ocupa 2 ranuras, (1U) |
| Función de gestión de red |
l Admite monitoreo en tiempo real del estado de funcionamiento del puerto, que incluye: transmitir energía óptica, recibir energía óptica, temperatura, etc.
l Admite la función de bucle invertido del puerto y la función de apagado del puerto
|
| Consumo máximo de energía |
50W (incluido el módulo óptico) |
| MTBF |
>100.000 horas |

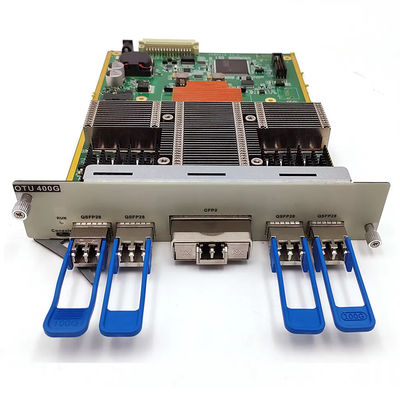

Interfaz del producto
| Artículo |
Interfaz |
Descripción |
| Interfaz CFP2 |
tx |
Interfaz óptica de salida del módulo |
| receta |
Interfaz óptica de entrada del módulo |
| Interfaz QSFP28 |
QSFP28 |
Interfaz óptica de entrada y salida del módulo. |
| Interfaz |
Artículo |
Descripción |
| CORRER |
Indicador de funcionamiento de la tarjeta OTU |
Encendido, el funcionamiento de OTU es normal
Apagado, error de operación de OTU
|
| QR1 |
Indicador luminoso de recepción del lado del módulo de rama 1 |
Encendido, la recepción de luz es normal
Apagado, la recepción de luz es anormal
|
| QR2 |
Indicador luminoso de recepción del lado del módulo de rama 2 |
Encendido, la recepción de luz es normal
Apagado, la recepción de luz es anormal
|
| QR3 |
Indicador de recepción de luz lateral de rama 3 módulos |
Encendido, la recepción de luz es normal
Apagado, la recepción de luz es anormal
|
| QR4 |
Indicador de recepción de luz lateral de rama 4 módulos |
Encendido, la recepción de luz es normal
Apagado, la recepción de luz es anormal
|
| CR |
Indicador de recepción de luz del módulo del lado de línea |
Encendido, la recepción de luz es normal
Apagado, la recepción de luz es anormal
|
Diagrama
Interfaz de gestión de tarjetas OTU
- Monitoreo en línea en tiempo real del estado de funcionamiento del disco empresarial
- Estado del enlace del módulo de monitoreo en línea, estado del enlace del puerto
- El módulo de monitoreo en tiempo real transmite y recibe energía luminosa, tasa de trabajo actual
- Admite lectura en tiempo real de información DDM del módulo óptico
- Admite lectura de longitud de onda del módulo e información del canal
Configuración de la tarjeta OTU
1. Configuración del umbral de alarma de alimentación del dispositivo que recibe
El umbral de alarma de potencia de recepción del módulo óptico se puede configurar a través de la gestión de red. Cuando la potencia de recepción es inferior al umbral, el dispositivo activará una alarma y notificará al personal de mantenimiento para que preste atención sin afectar el negocio.
2. Configuración del modo ALS
La función ALS se puede configurar a través del sistema de gestión de red. Cuando la función ALS está habilitada, el módulo óptico en sí no puede recibir luz y el módulo óptico lateral en sí no emite luz.
Descripción general del control de calidad
Para los productos de redes y comunicaciones ópticas, la confiabilidad depende de un sistema de calidad bien estructurado en lugar de pasos de prueba aislados.
En OLYCOM, el control de calidad se implementa a lo largo de todo el ciclo de vida del producto (desde el abastecimiento de componentes hasta la entrega final) para garantizar un rendimiento constante en entornos de implementación reales.
Todos los materiales se verifican antes de la producción, incluidos los módulos ópticos, los componentes electrónicos y las estructuras mecánicas. Durante la fabricación, se utilizan sistemas de inspección automatizados para mantener la precisión en el ensamblaje y reducir la variabilidad.
Cada producto se somete a una validación funcional que cubre el rendimiento de la transmisión de datos, el funcionamiento de las funciones y la entrega de energía, cuando corresponda. Para los sistemas ópticos, se evalúan cuidadosamente parámetros como la precisión de la longitud de onda, la calidad de la señal y la estabilidad de la transmisión.
Para garantizar la confiabilidad a largo plazo, los dispositivos se prueban en condiciones extremas, incluidas variaciones de temperatura, exposición a la humedad y tensión mecánica. Además, se realizan pruebas de tiempo de ejecución extendido para identificar posibles fallas tempranas.
Cada unidad está sujeta a una inspección final antes del envío, con trazabilidad completa respaldada por registros de pruebas documentados y datos de cumplimiento.
Al combinar procesos estandarizados con mejora continua, OLYCOM garantiza soluciones de red estables, duraderas y listas para usar.
