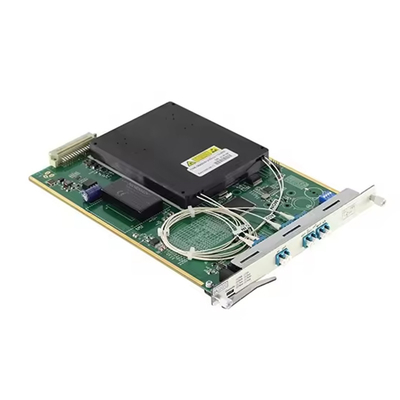

Name: Amplificador óptico de línea de refuerzo de tarjetas DWDM EDFA para sistema WDM de banda C de 48 ondas
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: Se aplicará el procedimiento siguiente:
Price: 57.00 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Nombre del producto: Tarjeta de amplificador de fibra dopada con erbio

Aplicación: Sistema de DWDM

Clasificación: BA, LA, PA

longitud de onda: Banda C, hasta 48 canales

Resaltar:

En el caso de los sistemas de transmisión por cable

el valor de la señal de transmisión por cable es el valor de la señal de transmisión por cable.

Información básica

Lugar de origen: Shenzhen, China

Nombre de la marca: Olycom

Número de modelo: Se aplicará el procedimiento siguiente:

Documento: DWDM OTN SYSTEM OLYCOM.pdf

Pago y Envío Términos

Detalles de empaquetado: 1 pieza en una caja, 1 kg de G.W.

Tiempo de entrega: 4~7 días

Condiciones de pago: T/T, Paypal

Capacidad de la fuente: 2000 PCS/MES

Galería

Amplificador óptico de línea de refuerzo de tarjetas DWDM EDFA para sistema WDM de banda C de 48 ondas

Descripción de producto

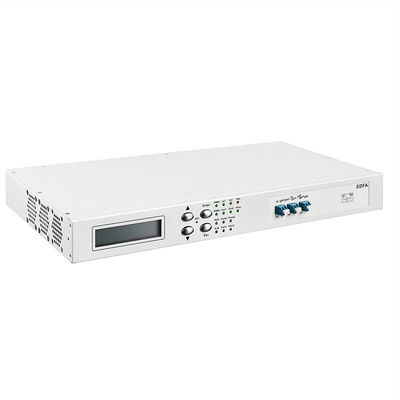

EDFA 1U Tabla de amplificador de fibra dopada con erbio tipo rack o card

Especificación del producto

Función	Descripción
Rango de longitud de onda de trabajo	Tipo estándar: 1529nm~1561nm Tipo extendido: 1528nm~1568nm
Tipo de EDFA	Amplificación de potencia OBA	Amplificación de potencia OPA
Potencia óptica de entrada mínima	-22 dBm	- 32 dBm
Potencia óptica de salida máxima	+20 dBm	+16 dBm
Ganancia máxima	17 dB	20 dB
Figura del ruido	El valor de las emisiones de CO2
Aumento de la planitud	Se aplican las siguientes medidas:
Tecnología patentada	Apoyo de bloqueo de ganancia, ganancia ajustable, tecnología de control transitorio, apagado automático de la potencia óptica de salida
Función de gestión de la red	Apoyar la supervisión en tiempo real del estado de funcionamiento del EDFA, incluida la potencia óptica, el bombeo, la temperatura, etc. Función de ajuste del umbral de apagado de la bomba de apoyo y del tiempo de recuperación automático
Número de plazas ocupadas	Soporte para el chasis de la serie completa OSP3800, ocupando 1 ranura, (0,5U)
Interfaz óptica	LC/UPC
Consumo máximo de energía	15 W
El número de unidades	Más de 100 000 horas

Características del producto

(1) soporte de amplificación óptica del sistema DWDM de banda C

(2) soporta la función de amplificación de entrada de señal OSC opcional

(3) soporte de amplificación de potencia, amplificación de línea (amplificación óptica secundaria), preamplificación

(4) soporte para la gestión gráfica de redes SNMP basada en IP, métodos de gestión de redes CLI, Web

(5) puede controlar: corriente de accionamiento de la bomba, potencia de salida de la bomba, interruptor de la bomba, temperatura de la bomba, potencia óptica de entrada, potencia óptica de salida, temperatura del módulo

(6) soporte para interruptores de bomba configurables, modo AGC y modo APC (potencia óptica de entrada y salida ajustable)

(7) puerto de monitoreo óptico de soporte (MON).

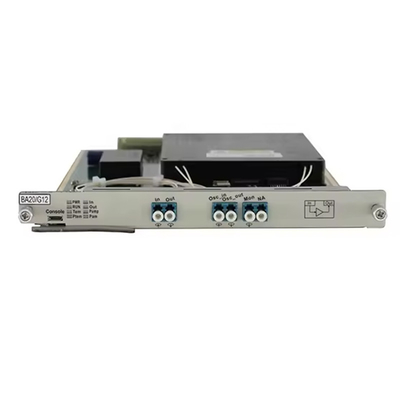

Amplificador óptico de línea de refuerzo de tarjetas DWDM EDFA para sistema WDM de banda C de 48 ondas 0

Definición de la interfaz

Interfaz	Punto de trabajo	Función/Descripción
En el	Interfaz de entrada del EDFA	Puerto de entrada de potencia óptica de señal pequeña
¿ Qué pasa?	Interfaz de salida del EDFA	Puerto óptico de salida de amplificación EDFA.
Los datos de los Estados miembros	Puerto de entrada del canal de monitoreo	Enlace a la tarjeta de gestión de red SFP TX para transmitir información de gestión de red.
OSC_Out (No incluido)	Puerto de salida del canal de monitoreo	Enlace a la tarjeta de gestión de red SFP RX para transmitir información de gestión de red.
Moneda de origen	puerto de vigilancia	Interfaz de seguimiento del rendimiento de la EDFA, OPM de enlace o espectrómetro.

Descripción del indicador

Interfaz	Punto de trabajo	Descripción
PWR	Indicador de potencia del EDFA	Encendido, el suministro de energía EDFA es normal, apagado, falla del suministro de energía.
Se ejecuta	Indicador de funcionamiento del FEDER	En, EDFA está funcionando normalmente; apagado, la operación es defectuosa.
En el	Indicador de alarma de entrada del EDFA	En, la entrada es anormal; apagado, la entrada es normal.
¿ Qué pasa?	Indicador de alarma de salida del EDFA	En, la salida es anormal; apagado, la salida es normal.
El tiempo	Indicador de alarma de temperatura del módulo EDFA	Encendiendo, la temperatura del módulo EDFA es anormal; apagando, la temperatura del módulo es normal.
Ptem	Indicador de alarma de temperatura de la bomba	En, la temperatura de la bomba es anormal; fuera, la temperatura de la bomba es normal.
Pumpas	Indicador de advertencia de la bomba	En, la bomba está apagada; apagado, la bomba está encendida.
¿ Qué pasa?	Indicador de alarma de corriente de bomba	Encendido, la corriente de la bomba es anormal; apagado: la corriente de la bomba es normal.

Introducción

La función principal de la tarjeta de amplificador óptico EDFA (Erbium Doped Fiber Amplifier) es realizar la compensación de potencia de la luz de señal en el enlace de transmisión,y puede amplificar simultáneamente hasta 48 canales (el espacio entre canales es de 100 GHz) o 96 canales (el espacio entre canales es de 50 GHz) en la banda C.
La señal óptica tiene las características de ganancia plana, ganancia ajustable e índice de ruido pequeño.
Es una parte indispensable e importante del sistema DWDM, del futuro sistema de alta velocidad y de la transmisión a larga distancia de la red totalmente óptica.

Amplificador óptico de línea de refuerzo de tarjetas DWDM EDFA para sistema WDM de banda C de 48 ondas 1

Amplificador óptico de línea de refuerzo de tarjetas DWDM EDFA para sistema WDM de banda C de 48 ondas 2
