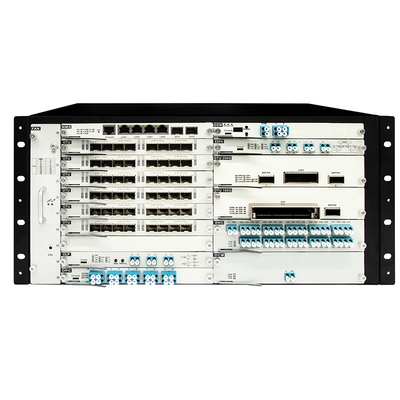

OTN DWDM 5U Chasis 20 ranuras de servicio para 100G 200G 400G de transmisión de entrada de potencia doble

Plataforma de transmisión en rack de 5U para tarjetas de servicio de la serie OM3800

Parámetros del producto

Descripción del Producto

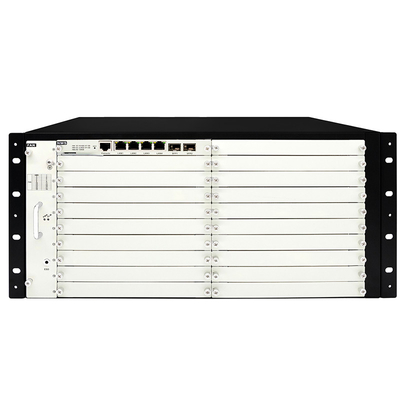

• El OM3800-5U está diseñado con una estructura de inserción de tarjetas estándar de 19 pulgadas y 5U montada en bastidor.
• El chasis único proporciona 20 ranuras para módulos funcionales, 2 ranuras de alimentación y 1 ranura para ventilador.
• Adopta un diseño de salida de fibra en el panel frontal, colocando todas las interfaces ópticas y de administración de red en la parte frontal.
• El diseño del flujo de aire adopta un patrón de ventilación de derecha a izquierda, con una entrada de aire en el lado derecho del chasis.
• La unidad del ventilador de refrigeración introduce aire frío en el chasis y luego lo expulsa por el lado izquierdo del chasis.

1. SLOT1 es para insertar la tarjeta de control NMS (Sistema de administración de red), mientras que SLOT2 a 19 puede acomodar varios tipos de tarjetas de presentación.

2. Ranura FAN: Se utiliza para enfriar el chasis. El indicador PWR encendido indica que el suministro de energía a la ranura del ventilador es normal. Si la luz ALM está roja, significa un mal funcionamiento del ventilador. Normalmente, la luz ALM debería estar apagada.

3. Luces indicadoras:

- PWR: Encendido - Alimentación normal; Apagado: sin suministro de energía o anormal.

- ALM: Encendido - Mal funcionamiento del ventilador o alarma de alta temperatura; Apagado: normal.

1. La ranura de fuente de alimentación (PIU) está ubicada en la parte posterior del dispositivo y admite opciones de corriente alterna (AC - APU) y corriente continua (DC - DPU). La configuración de energía es respaldo en caliente 1+1, lo que proporciona redundancia.

2. Luces indicadoras:

- PWR-DC, PWR-AC: Encendido - Alimentación normal; Apagado: sin suministro de energía o anormal.

Características del producto

• Estándar de 19 pulgadas, 5U de altura;
• Alta integración: un solo bastidor admite 19 ranuras comerciales de uso general, 1 ranura de administración de red;
• Plataforma unificada: admite varias combinaciones de tarjetas de presentación y administración de red unificada;
• Alta confiabilidad: la fuente de alimentación admite CA y CC simultáneamente, con soporte para protección de fuente de alimentación 1+1;
• Excelente rendimiento de disipación de calor: Diseñado con 6 ventiladores de alto rendimiento y alta velocidad para garantizar una disipación de calor efectiva.

Solicitud

• telecomunicaciones
• centro de datos
• Red 5G
• Red de larga distancia
