Consejo de protección de líneas ópticas OLP 1+1

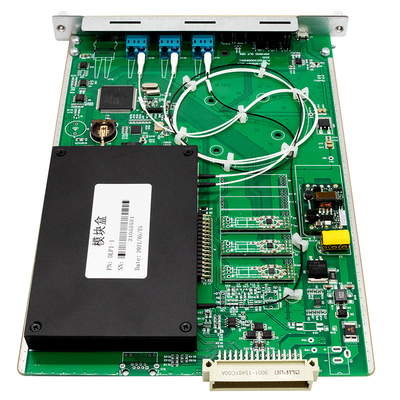

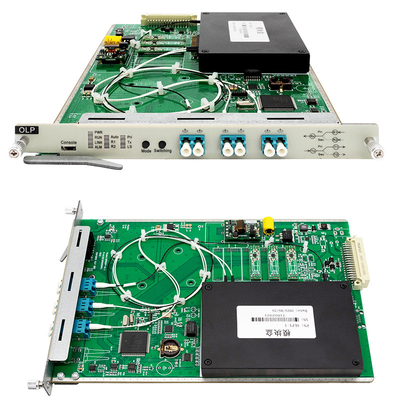

Diagrama del producto
| Función | Descripción | |
| Modelo OLP | El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. | |
| Rango de longitud de onda de trabajo | 1260nm 1650nm | |
| Tipo de OLP | OLP-1:1 ((Elegir enviar y recibir) | |
| tiempo de cambio | < 35 ms | |
| Pérdida de introducción | Ruta de trabajo | Se aplican las siguientes medidas: |
| Ruta alternativa | Se aplican las siguientes medidas: | |
| Rango de potencia óptica del monitor | -50 dBm+25 dBm | |
| Escenarios de aplicación | Protección de líneas ópticas | |
| Función de gestión de la red | Apoyar el seguimiento en tiempo real de la potencia óptica de los OLP, la programación activa de conmutación, la gestión del rendimiento, la gestión de rutas y otras funciones | |
| Número de plazas ocupadas | Soporte para el chasis de la serie completa OSP3800, ocupa 1 ranura, (0,5U) | |
| Interfaz óptica | LC/UPC | |
| Consumo máximo de energía | 5W | |
| El número de unidades | Más de 100 000 horas | |
Interfaz e indicador
| Marcado de la interfaz | Nombre | Función/enlace |
| Rx | Interfaz de salida local OLP | Conectar al puerto receptor del dispositivo local |
| Tc. | Interfaz de recepción local de OLP | Conectar al puerto de transmisión del dispositivo local |
| R1 | Interfaz de recepción de la ruta principal | Conectar con el par T1 |
| T1 | Interfaz de salida de enrutamiento principal | Conectar con el par R1 |
| R2 | Interfaz de recepción de la ruta de espera | Conectar con el T2 de pares |
| T2 | Interfaz de salida de la ruta de espera | Conectarse con el par R2 |
| M1/M2 | Puerto de acceso OTDR | Prueba de líneas defectuosas en las vías de transmisión |
| Marcado de la interfaz | Nombre | Descripción |
| PWR | Indicador de potencia del OLP |
En, el suministro de energía OLP es normal apagado, falla de la fuente de alimentación |
| Se ejecuta | Indicador de funcionamiento del OLP |
En, el OLP está funcionando normalmente Si se apaga, hay un fallo de operación. |
| Auto. | Indicador del modo de funcionamiento del OLP |
Activado, funcionando en modo automático apagado: funcionando en modo manual |
| R1 | Indicador de recepción de la ruta principal del OLP |
En, la recepción es normal. apagado, la recepción es anormal |
| R2 | Indicador de recepción de la ruta de espera del OLP |
En, la recepción es normal. apagado, la recepción es anormal |
| Pri | Indicador de trabajo de la ruta principal | En marcha, trabajando en la ruta principal |
| Tc. | Indicador de recepción local |
En, la recepción es normal. apagado, la recepción es anormal |
| Los | Estado de funcionamiento de la fuente óptica interna del dispositivo |
En, indica el funcionamiento normal Se ha apagado, indica una anormalidad. |
Mantenimiento
El uso razonable y el almacenamiento adecuado del equipo pueden mantener buenos indicadores de rendimiento durante un período prolongado, prolongando su vida útil.
Los dispositivos deben evitar vibraciones mecánicas fuertes, colisiones, caídas y otros daños mecánicos.y medidas impermeables.
Los equipos deben mantenerse limpios regularmente y el ambiente de trabajo debe estar libre de gases corrosivos como ácidos o álcalis.Puede usar una toalla limpia humedecida con agua o agua de jabón para limpiar suavemente el chasis y los panelesEl uso de disolventes como el alcohol para la limpieza está prohibido.
Cuando se quiten los cables de fibra óptica, cubra rápidamente con tapones de polvo para evitar que objetos duros, polvo u otros contaminantes toquen las caras finales de la fibra.
Seguimiento en tiempo real en línea del estado de funcionamiento del disco OLP
Seguimiento en tiempo real en línea de la ruta de trabajo actual de los OLP
Monitoreo en tiempo real en línea del modo de funcionamiento manual o automático del OLP
Monitoreo en tiempo real en línea de la potencia óptica de recepción y transmisión del lado de acceso de OLP
Monitoreo en tiempo real de la potencia óptica y de transmisión de enrutamiento primario y secundario de OLP
