10/100m 2 puertos de red industrial conmutador Ethernet
Interruptor DIN sin administrar de red ferroviaria con protección de nivel IP40
Características clave del conmutador Ethernet de 2 puertos:
- Se ajusta a la norma IEEE802.3af/at

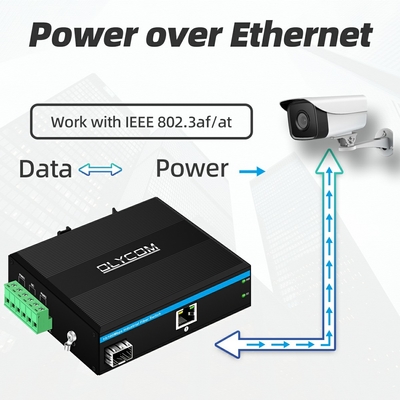

- Energía en cámaras IP POE a través del cable Ethernet, construcción simple, alcance de energía de hasta 100 metros,
- Temperatura de funcionamiento -40°Chasta +75°C,
- Cumplir con el grado de protección IP40 y los requisitos de grado industrial EMC, instalación de rieles DIN,
- Pasar por la certificación ambiental peligrosa y cumplir con las normas FCC y CE.
- Un diseño fiable de calidad industrial podría garantizar el funcionamiento continuo y estable del sistema de automatización.

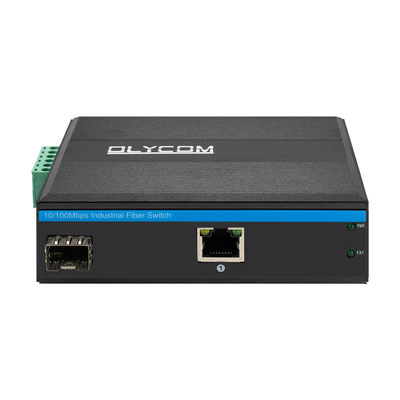

Especificación del interruptor industrial de tren-dinero
| Nombre del producto |
Convertidor de medios de fibra de POE industrial de 10/100 Mbps (1F+1TP) |
| Número de modelo. |
Se aplicará el procedimiento siguiente: |
| Puerto |
Puerto SFP de 1 x 100Mpbs
SM:1310nm/1550nm, 20 kilómetros
1490nm/1550nm, 40 ~ 120Km
MM:1310nm, 2Km
1x10/100M UTP RJ45 ((Apoyar la detección automática MDI/MDIX)
|
| Características de conmutación |
Modo de transmisión:almacenamiento y transmisión
Ancho de banda del sistema: 40 Gbps (no atasco de tráfico)
Tamaño de la DRAM: 128M Tamaño del flash: 16M
Tamaño del búfer de paquetes: 4 MB
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100BASE-TX: CAT5 o superior con par torcido blindado (≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Los LEDs |
Energía, red, fibra |
| Fuente de alimentación |
tensión de entrada de la fuente de alimentación POE: 48V (máximo 52V),
Potencia de salida de la fuente de alimentación PoE única: 15,4 W (puerto 1)
(802.3) Las normas requieren instrucciones especiales)
|
| Medio ambiente |

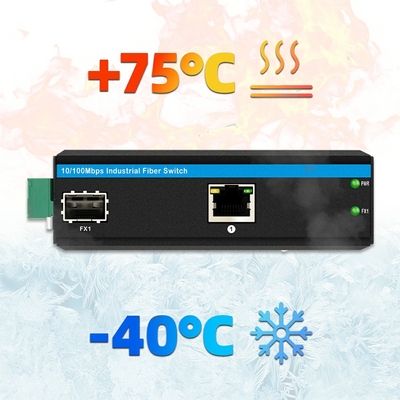

Temperatura de funcionamiento: -40°75°C
Temperatura de almacenamiento: -40 °C - 85 °C
Humedad de trabajo: 10%~90%, no condensante
Humedad de almacenamiento: 10%~95%, no condensante
|
| Normas de la industria |
EMI:FCC Parte 15 Subparte B Clase A,EN 55022 Clase A
EMS:EN 61000-4-2 (ESD) Nivel 3,EN 61000-4-3 (RS) Nivel 3,EN 61000-4-4 (EFT) Nivel 3,EN 61000-4-5 (Surge) Nivel 3,EN 61000-4-6 (CS) Nivel 3,EN 61000-4-8
Control de tráfico:NEMA-TS2
Vibración:IEC 60068-2-6
Caída libre:CEI 60068-2-32
Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero.
Tráfico ferroviario:EN 50121-4
|
| Seguridad |
Marcado CE, comercial
Se aplicarán las disposiciones siguientes:
|
| Información mecánica |

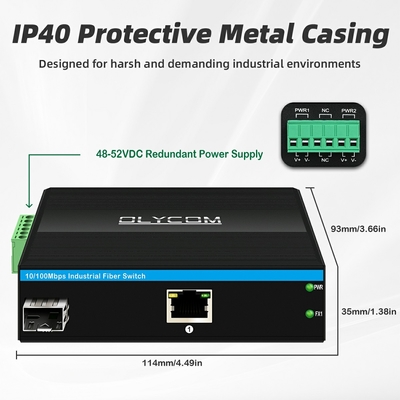

Concha: Concha de metal ondulado
Clase de seguridad: IP40
Dimensiones: 113,8 x 93 x 34,9 mm

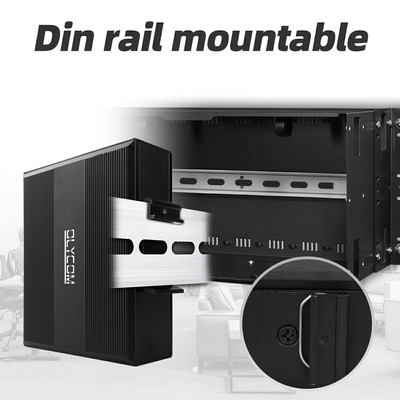

Método de montaje:Montaje en rieles
|
| Garantización |
3 años |
Caja de embalaje del interruptor Din rail no administrado:
- Colocar el producto en una bolsa ESD y luego en espumas de PE con embalaje de cartón exterior.
- El embalaje estándar suele contener un dispositivo principal, una tarjeta de garantía y un manual de usuario.
- Dimensión de la caja de embalaje para 1pc: 23*16,5*5,8cm
- 40 piezas en una caja de embalaje de 67*33*47cm.
Preguntas frecuentes:
1¿Cuál es el voltaje de entrada?
R: Para los interruptores PoE, es DC48V ~ 52V.
Para los interruptores no PoE, es DC12V ~ 52V.
2¿Cuál es el presupuesto de energía?
R: Cada puerto PoE admite una salida de 15,4W/30W/60W.
La salida predeterminada es de 30W ((por favor, háganos saber si usted necesita tipo 60W)
El presupuesto total: vatios de salida de cada puerto veces los puertos PoE
3- ¿Se las arregla?
R: No, esta serie no está gestionada.
Tenemos otra serie dirigida para su elección.
4¿Qué método de instalación admite?
R: Soporta Din Rail y montaje en pared.
Si se requiere un kit de montaje especial, está bien, ya lo hemos tratado antes.
5¿El puerto de fibra soporta velocidad de 100M?
R: Sí, para los modelos de 100M, sólo admite módulos de 100M.
Para los modelos Gigabit, el puerto de fibra es 100M/1000M autoadaptable, se pueden insertar 155Mb/s o 1.25Gb/s módulos, ambos funcionarán.
