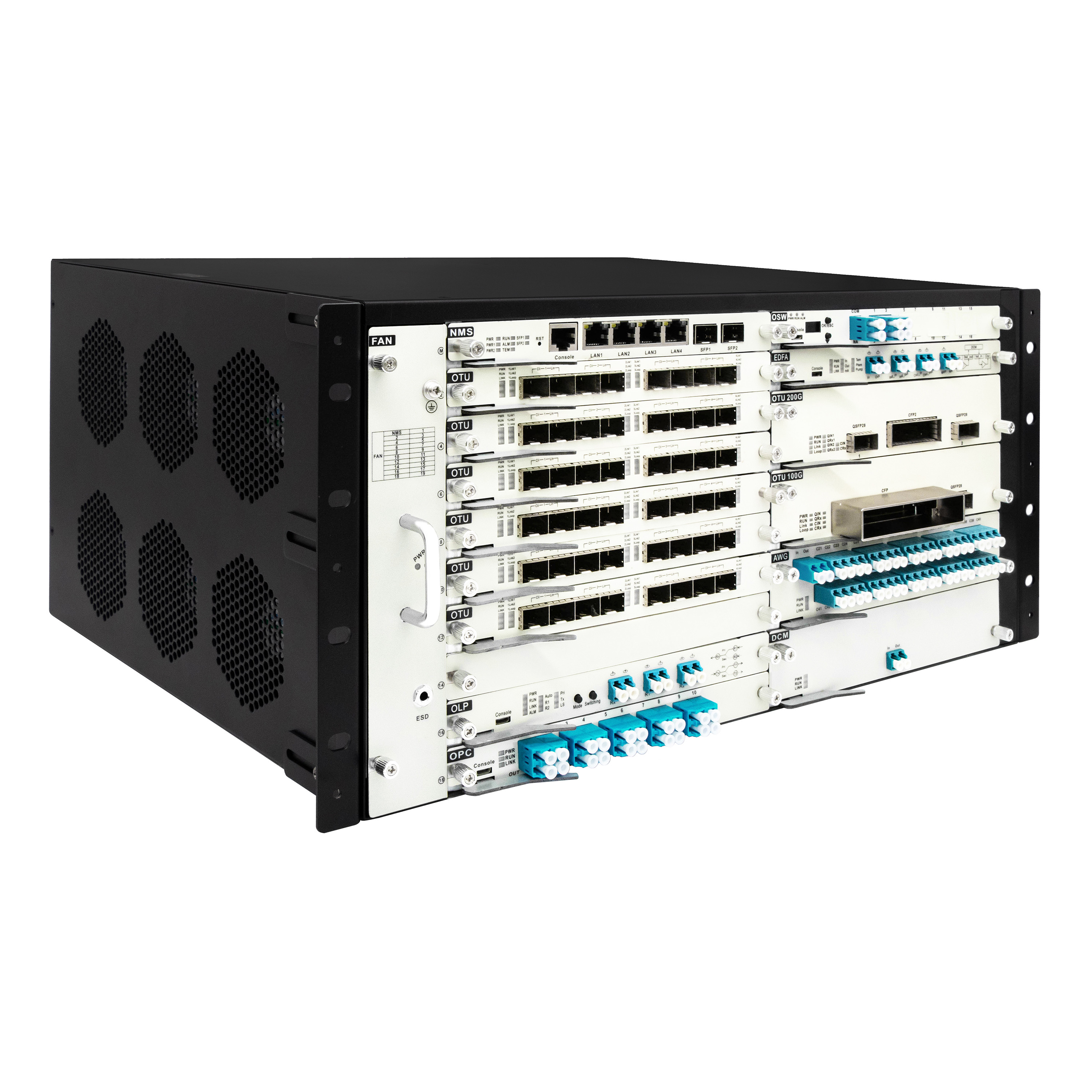

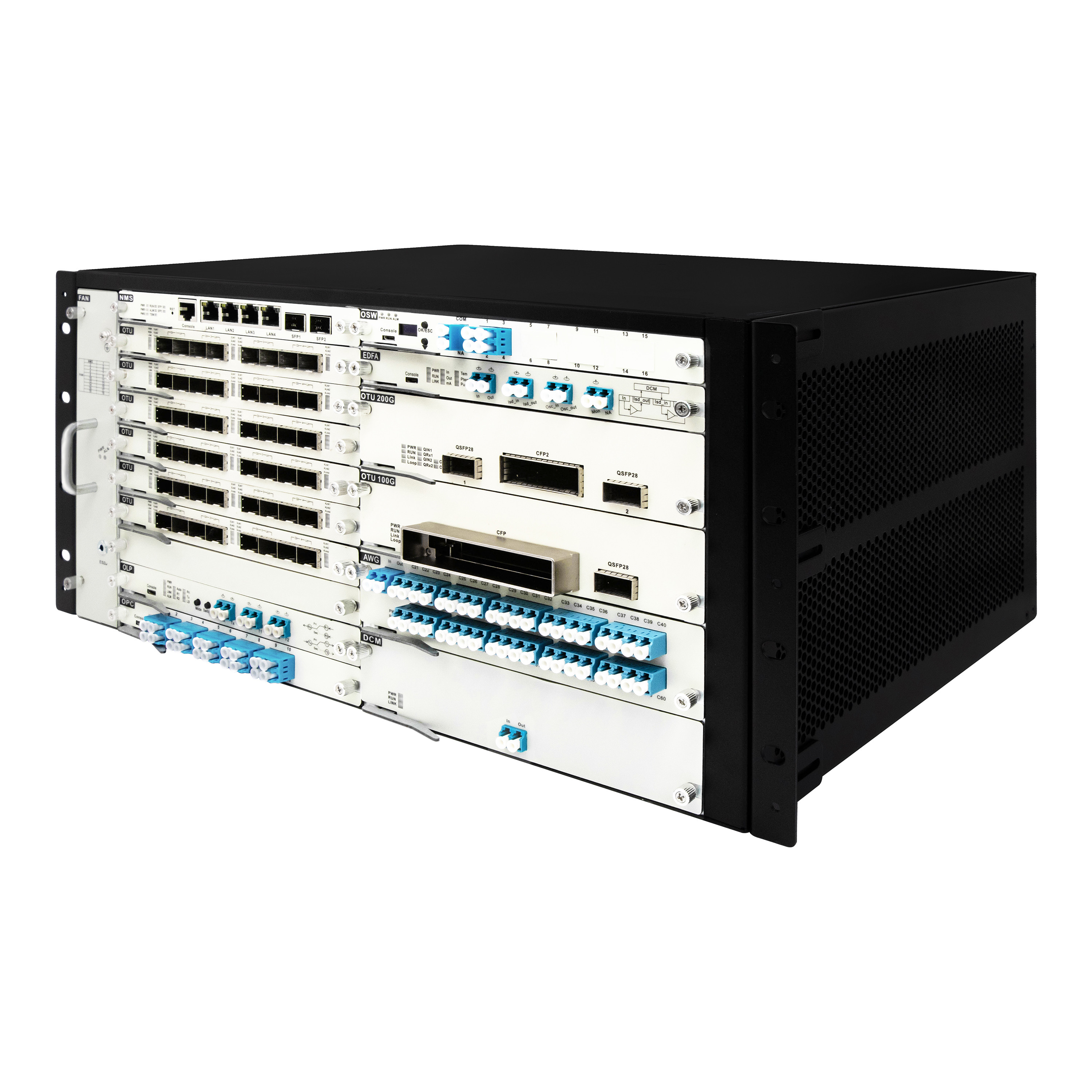

Sistema de equipos de transmisión óptica 5U DWDM
La introducción dePlataforma de transmisión DWDM / OTN
El OM3800-5U está diseñado con una estructura de inserción de tarjetas estándar de 19 pulgadas 5U montada en el bastidor, el chasis único proporciona 20 ranuras de módulos funcionales, 2 ranuras de alimentación y 1 ranura de ventilador.Adopta un diseño de salida de fibra del panel frontalEl diseño del flujo de aire adopta un patrón de ventilación de derecha a izquierda, con una entrada de aire en el lado derecho del chasis.El aire frío es atraído al chasis por la unidad de ventilador de enfriamiento y luego expulsado desde el lado izquierdo del chasis.

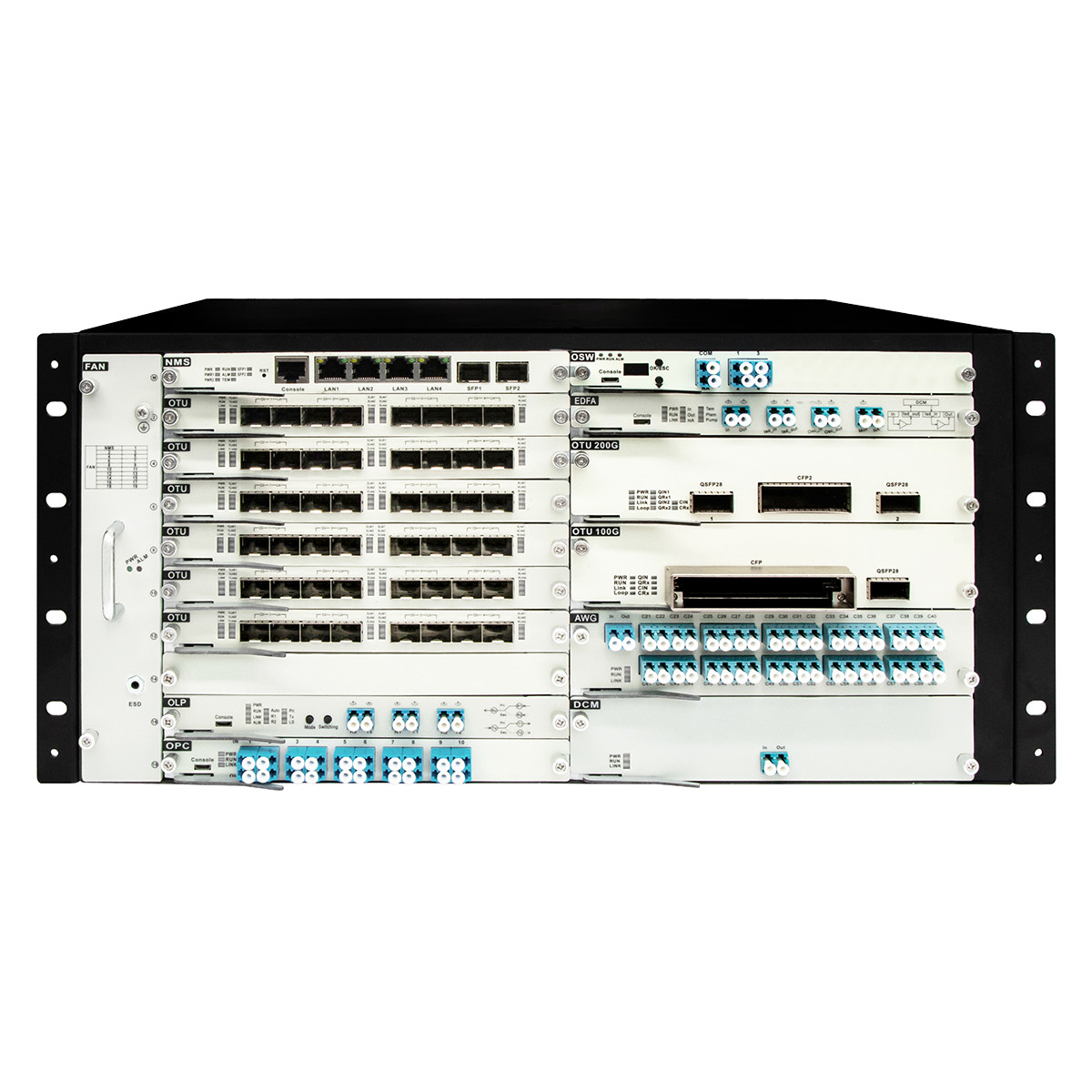

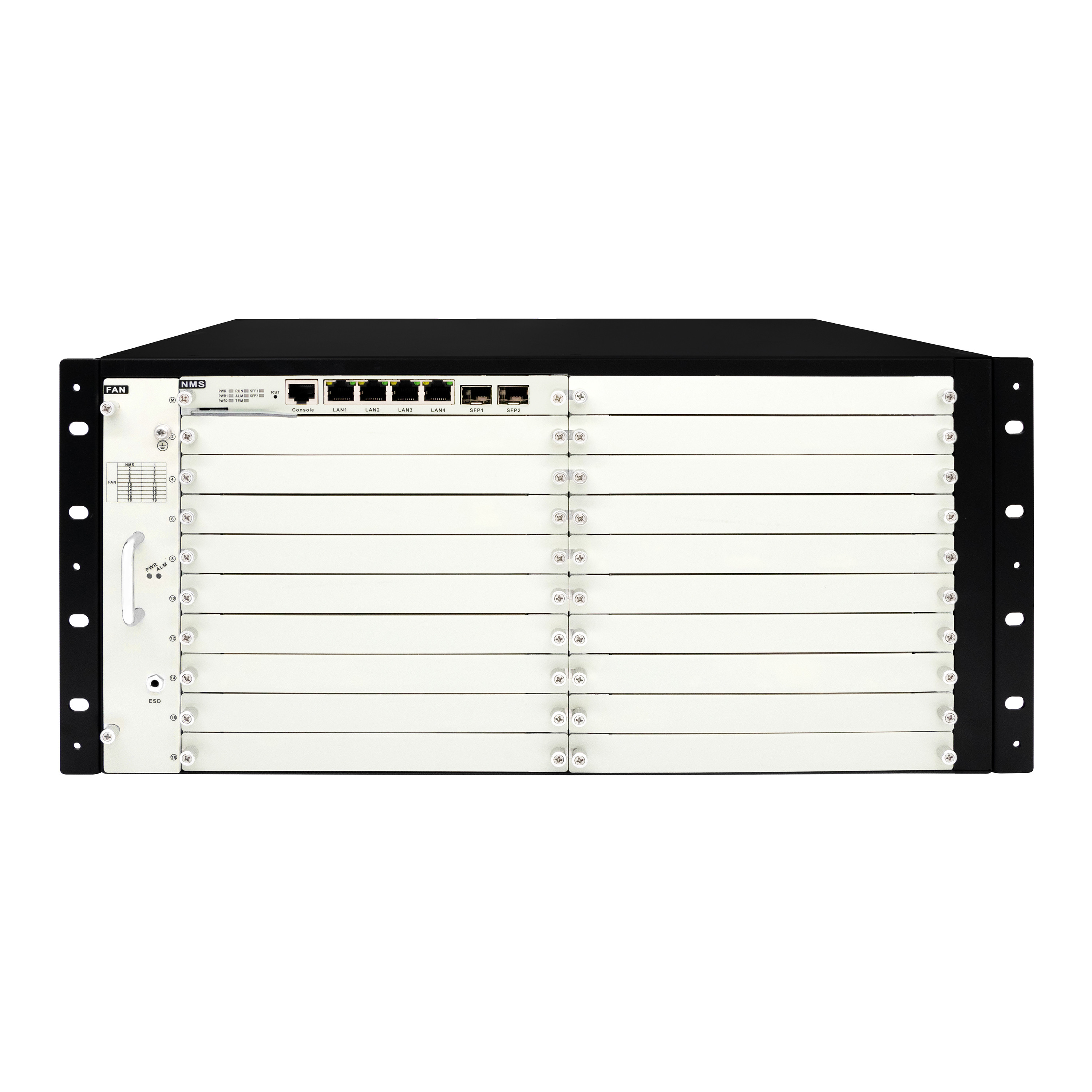

Panel delantero
Nota:
1. SLOT1 es para insertar la tarjeta de control NMS (Sistema de Gestión de la Red), mientras que SLOT2 a 19 puede acomodar varios tipos de tarjetas de visita.
2. FAN Slot: Se utiliza para enfriar el chasis. El indicador PWR está encendido e indica el suministro de energía normal a la ranura del ventilador. Si la luz ALM es roja, significa un mal funcionamiento del ventilador.La luz ALM debería estar apagada..
3. Luces indicadoras:
- PWR: encendido - fuente de alimentación normal; apagado - no hay fuente de alimentación o anormal.
- ALM: encendido - fallo del ventilador o alarma de alta temperatura; apagado - normal.
Panel trasero
1. La ranura de fuente de alimentación (PIU) se encuentra en la parte posterior del dispositivo, que admite tanto corriente alterna (AC - APU) y corriente continua (DC - DPU) opciones.la provisión de redundancia.
2. Luces indicadoras:
- PWR-DC, PWR-AC: encendido - fuente de alimentación normal; apagado - sin fuente de alimentación o anormal.
Parámetros del producto
| No- ¿ Qué? |
Dla inscripción |
| Capacidad de transmisión |
Se trata de un sistema de transmisión de datos que permite la transmisión de datos en tiempo real. |
| Unidad de gestión de la red |
Disco de gestión de la red EMS |
| OTU |
Soporte para 1.25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps Canal de fibra óptica
- El CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN o WAN PHY
- STM-4/16/64 Sonet/SDH
|
| Muchos de los productos incluidos en el anexo II |
Apoyo 8ch/16ch/40ch/48ch |
| El FEDER |
Amplificador de fibras EDFA dopado con erbio |
| El DCM |
DCM:G.652/G655 Módulo de fibra de compensación de dispersión |
| El PLO |
Protección óptica OLP |
| Tamaño |
Tarjeta de servicios |
191 (W) x 253 (D) x 20 (H) mm |
| Chasis de 4 ranuras de 1U |
482.5 (W) x 350 (D) x 44.5 (H) mm |
| Chasis de 8 ranuras 2U |
482.5 (W) x 350 (D) x 89 (H) mm |
| Chasis con 20 ranuras 5U |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Medio ambiente |
Temperatura de funcionamiento |
-10 °C ~ 60 °C |
| Temperatura de almacenamiento |
-40 °C ~ 80 °C |
| Humedad relativa |
5% ~ 95% No condensante |
| Modo de alimentación |
Fuente de alimentación doble, AC220V/DC-48V opcional |
| Consumo de energía |
1U < 120W, 2U < 200W, 5U < 400W |
Preguntas frecuentes
1¿Es usted un fabricante?
Sí, tenemos nuestra línea de producción y equipo de I+D.
Por favor, visítanos a través del enlace VR de abajo para ver nuestra oficina y área de producción.
El objetivo de la presente Decisión es garantizar que los Estados miembros cumplan los requisitos establecidos en el presente Reglamento.
2¿Cuál es el tiempo de entrega si pido?
Después de recibir el pago, comenzamos la producción.
Si está pidiendo algunos modelos populares, por lo general tenemos stock. Después de algunas pruebas, enviaremos los materiales.
Si no tenemos stock, el tiempo de producción suele ser de 7~15 días laborables para menos de 50pcs/pares.
3¿Cómo enviará mi pedido?
Enviaremos la mercancía por aire ((DHL, UPS o FEDEX) o por mar ((para pedidos a granel)
Está bien enviar los artículos comprados a través de la cuenta de envío del cliente o del transportista.
Se tarda entre 3 y 5 días naturales en llegar a la aduana local para su despacho.
4¿Cuál es el MOQ?
1 pieza por par.
Para muchos modelos, tenemos stock, es fácil enviar muestras para su prueba.
5¿Puedo tener un descuento?
Sí, y suele basarse en la cantidad y después de pruebas de muestras.
