Intercambio de fibra de derivación de Ethernet administrado por Olycom Industrial
Introducción al conmutador de red industrial
IM-FBS240GW es un switch de derivación de fibra industrial de 10/100/1000 Mbps que admite las siguientes características
Y como una parte indispensable del sistema de comunicación y protección óptica, el bypass de fibra es altamente confiable y estable para diferentes necesidades de vías ópticas tales como
Mientras tanto, el interruptor de transmisión de fibra caracteriza
Especificación del interruptor de fibra de derivación
| Puerto |
2 puertos SFP x 100M/1G/2,5G SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500m 4x10/100/1000M UTP RJ45 ((Apoyar la detección automática MDI/MDIX) |
| Estándar |
El IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z Se trata de una serie de sistemas de transmisión de datos que se utilizan para transmitir datos y que se utilizan para transmitir datos.1344 Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2 incluidos en el anexo II. El uso de la tecnología de la información en el ámbito de la seguridad de los sistemas de datos es un requisito fundamental para la aplicación de la tecnología de la información en el ámbito de la seguridad. |
| Identificador de las tierras | 4096 |
| Cuadro Jumbo | 9.6KB |
| Tamaño de la tabla de direcciones MAC | 8K |
| Características de conmutación |
Modo de transmisión: almacenamiento y transmisión El retraso en el envío: < 10 us Ancho de banda del sistema: 58Gbps (sin atascos de tráfico) Tamaño de la DRAM: 128M Tamaño del flash: 16M |
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m) 100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m) Distancia de transmisión por puerto SFP: 20Km, 40Km, 60Km, 80Km, 100Km |
| Los LEDs |
Energía, red, fibra PWR: Potencia FX: puerto de fibra ((1/2) Naranja: Enlace/ACT Verde: velocidad de red de 1000M (desactivado cuando es de 100Mb/s) |
| Fuente de alimentación |
Válvula de entrada redundante: DC12-52V Potencia en estado de inactividad: 5W Conexión inversa: soporte |
| Medio ambiente |
Temperatura de trabajo: -40°C 75°C Temperatura de almacenamiento: -40°C a 85°C Humedad de trabajo: 10%~90%, no condensante Humedad de almacenamiento: 10%~95%, no condensante |
| Normas de la industria |
ESD: IEC61000-4-2, contacto con el aire de ±15 KV, ±6 KV EFT: IEC61000-4-4, generales ±6KV La corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente de corriente |
| Certificación |
El número de unidad de ensayo debe ser el número de unidad de ensayo de la unidad de ensayo.2020 En el caso de los vehículos de las categorías M1, M2 y M3, el valor de los valores de referencia se calculará en función de los valores de referencia de la serie de vehículos de las categorías M2 y M3.2021 En el caso de los vehículos de las categorías M1, M2 y M3, la norma EN 61000-3-3:2013/A2:2021/AC se aplica a todos los vehículos de las categorías M2 y M3.2022 El número de unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de la unidad de ensayo.2020 Las autoridades competentes de los Estados miembros deberán tener en cuenta los requisitos de la presente Directiva.4:2014 |
| Información mecánica |
Conchas: Conchas metálicas corrugadas Clase de seguridad: IP40 Dimensiones: 158 x 115 x 60 mm Método de montaje: montaje en barandillas o en paredes Peso neto/peso bruto: 0,75 kg/0,9 kg |
| Garantización | Reemplazo en el plazo de un año; reparación en 3 años |
Características de gestión
Características del bypass óptico
| Nombre del producto | El bypass de fibra |
| Interfaz de alimentación | Bloque de terminal industrial estándar. |
| Protección de polaridad | Apoyo |
| Interfaz de fibra óptica | LC |
| Rango de longitud de onda | Se aplican las siguientes medidas: |
| longitud de onda de prueba | Se aplican las siguientes medidas: |
| Insertar pérdida | Tipo de producto:0.6 dB máximo:1.0 dB; Tipo:0.6dB máximo:1.0 dB |
| Pérdida de retorno | MM≥30 dB SM≥50 dB |
| Canal cruzado | MM≥35 dB SM≥55 dB |
| Pérdida de polarización | ≤ 0,05 dB |
| Pérdida de longitud de onda | ≤ 0,05 dB |
| Pérdida de temperatura | ≤ 0,05 dB |
| Repetibilidad | ≤ 0,05 dB |
| Voltado de funcionamiento | 3.3V a 5V |
| Vida útil | ≥100000000 veces |
| Tiempo de cambio | ≤ 10 ms |
| Potencia óptica de transmisión | ≤ 500 MW |
| Medio ambiente |
Temperatura de trabajo: -20° ≈ 70°C Temperatura de almacenamiento: -40 °C - 85 °C |
Preguntas frecuentes
¿Su interruptor admite transceivers de 155 Mb/s?
R: Sí, la velocidad óptica es de 100M/1000M/2500M. Por favor, configure la velocidad de 100M en la interfaz de gestión, los módulos megabit están funcionando.
¿Es posible imprimir mi logotipo?
R: Sí, por lo general está en el panel superior del dispositivo.
¿Cómo puedo conseguir una unidad de muestra para la prueba?
R: Tenemos muchas tiendas de Amazon. Por favor, busque nuestra marca Olycom o los nombres de los modelos si lo sabe.
También es bienvenido a hablar con nosotros para una compra estándar.
¿Cuál es el aumento de energía?
R: 6KV. Este es el estándar popular en el mercado ahora.
¿Suportan sus interruptores algún protocolo de anillo?
R: Sí, nuestros interruptores admiten STP/RSTP/MSTP y ERPS para la configuración de anillos.

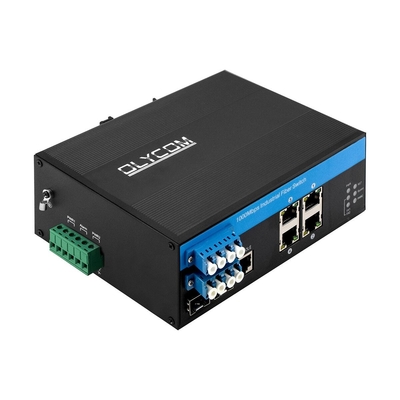

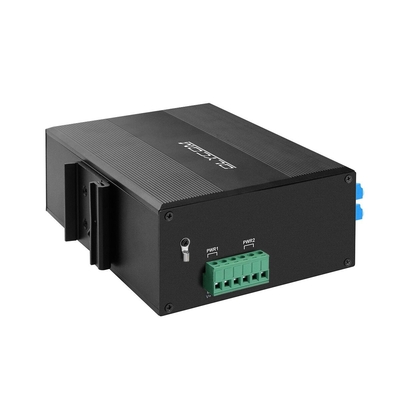

Fotos del producto
