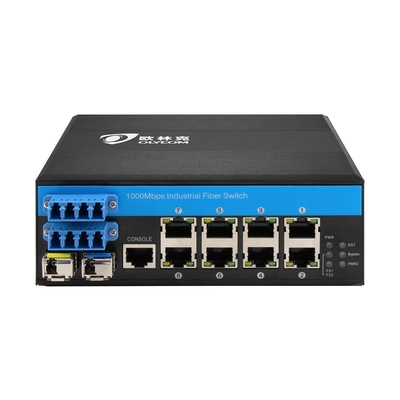

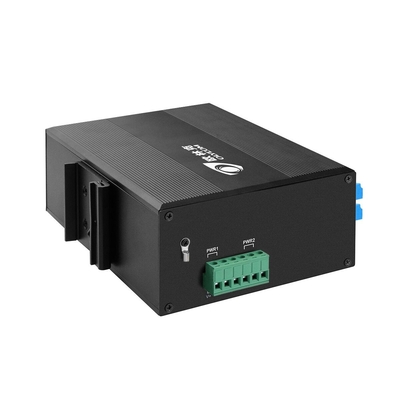

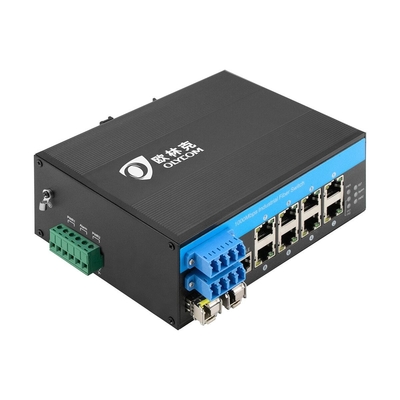

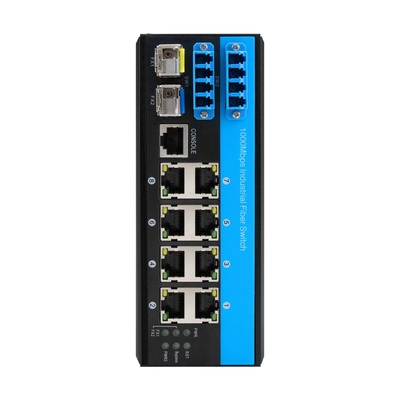

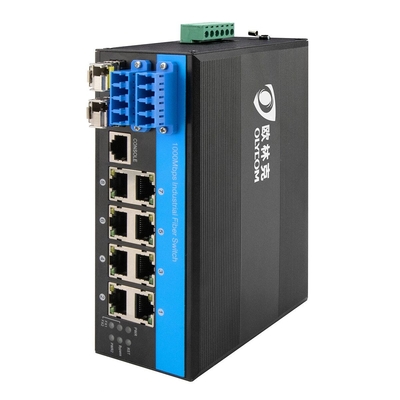

Gestión del interruptor industrial de 12 puertos de gigabit din rial
conmutador Ethernet de derivación óptica conmutador POE
Características clave del interruptor administrado de derivación de fibra 10/100/1000mbps
- 8 x 10/100/1000Mbps Puertos RJ45 de detección automática
- 2 puertos de fibra SFP x2.5G, 2 puertos de derivación
- Protección contra sobretensiones Ethernet de 6KV, adaptada a un ambiente exterior áspero
- Apoyo para MDI/MDIX automático
- Modo de control de flujo: full duplex con el estándar IEEE 802.3x, half-duplex con el estándar de contrapresión
- Compatible con las normas IEEE 802.3 10Base-T y IEEE 802.3u 100Base-TX
- Mecanismo de intercambio de almacenamiento y transferencia
- Temperatura del entorno de funcionamiento: -40 ° ~ 75 ° C
Especificación del conmutador Gigabit Ethernet
| Nombre del producto |
10/100/1000Mbps Conmutador de derivación de fibra industrial gestionado (2F+8TP) |
| Número de modelo. |
IM-FBS288GW |
| Puerto |
Puerto SFP de 2 x 2,5G
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Soporte de detección automática MDI / MDIX)
|
| Estándar |
El IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y. El objetivo de este proyecto es desarrollar un sistema de transmisión de datos de alta precisión para el uso de los usuarios.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identificador de las tierras |
4096 |
| Cuadro Jumbo |
9.6KB |
| Tabla de direcciones MAC |
8K |
| Características de conmutación |
Modo de transmisión:almacenamiento y transmisión
Ancho de banda del sistema:58Gbps (sin atascos de tráfico)
Tamaño de la DRAM: 128M Tamaño del flash: 16M
Tamaño del búfer de paquetes: 4 MB
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 pareja retorcida sin blindaje ((≤ 100 m)
100/1000BASE-TX: Categoría 5 o superior con par torcido blindado ((≤ 100 m)
Puerto SFP, distancia de transmisión: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Los LEDs |
Energía, red, fibra, bypass |

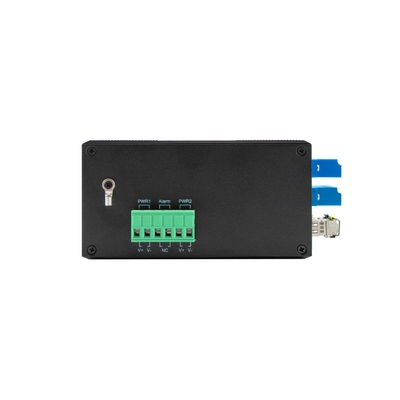

| Fuente de alimentación |
La tensión de entrada: DC 48-52V; potencia sin carga: 5W;
Conexión inversa: soporte
|
| Medio ambiente |
Temperatura de trabajo: -40 °C - 75 °C; Temperatura de almacenamiento: -40 °C - 85 °C;Humedad de trabajo: 10% - 90% no condensante; Humedad de almacenamiento: 10% - 95% no condensante |
| Normas de la industria |
EMI:FCC Parte 15 Subparte B Clase A,EN 55022 Clase A
EMS:EN 61000-4-2 (ESD) Nivel 3,EN 61000-4-3 (RS) Nivel 3,EN 61000-4-4 (EFT) Nivel 3,EN 61000-4-5 (Surge) Nivel 3,EN 61000-4-6 (CS) Nivel 3,EN 61000-4-8; Control de tráfico:NEMA-TS2; Vibración:Se aplican las siguientes condiciones:El número de unidades de la unidad de control de la velocidad es el número de unidades de la unidad de control de velocidad.
|
| Seguridad |
Marcado CE, comercial; CE/LVD EN60950 |
| Información mecánica |
Conchas:conchas metálicas onduladas; clase de seguridad:IP40;
Dimensiones: 158 x 114,8 x 60 mm;
|
| Garantización |
3 años |
Diagrama de conexión del bypass de fibra óptica
Acerca de Olycom
- Olycom fabrica y comercializa dispositivos de conectividad de fibra óptica.
- Olycom proporciona soluciones y servicios de conmutador de fibra industrial, conversión de medios de fibra a cobre, redes Ethernet y videovigilancia de CCTV.
- Olycom se centra actualmente en
Las redes industriales
Desvío óptico
Equipo WDM
Sistemas de vigilancia óptica
Se trata de un documento de referencia.
Preguntas frecuentes
1¿Cuál es la entrada de energía?
R: Para los interruptores no gestionados por PoE, recibe DC12V ~ 52V, para los interruptores gestionados por PoE, recibe DC48V ~ 52V.
Todos los modelos admiten entrada redundante.
2¿Cuál es el presupuesto de PoE?
R: La salida PoE estándar es de 30W por puerto.
TomarSe aplicará el procedimiento siguiente:Por ejemplo, tiene 8 puertos PoE, por lo que el presupuesto es de 30W/puerto*8 puertos=240W.
También podemos apoyar la salida de 60W si es necesario, por favor confirme con nosotros.
3¿Cómo puedo instalar el dispositivo?
R: Cada modelo de esta serie admite el montaje DIN35/Mural.
Requiere accesorios necesarios en la instalación como tornillos, kit de montaje, etc., algunos de ellos están incluidos en la caja de embalaje, otros no.
4¿Su interruptor admite transceivers de 155 Mb/s?
R: Sí, la velocidad óptica es de 100M/1000M/2500M. Por favor, configure la velocidad de 100M en la interfaz de gestión, los módulos megabit están funcionando.
5¿Si es posible escribir la etiqueta como yo quiera?
R: Sí, por favor envíe el contenido y el formato, y imprimiremos una muestra para su confirmación.
La etiqueta se coloca generalmente en el panel lateral.
