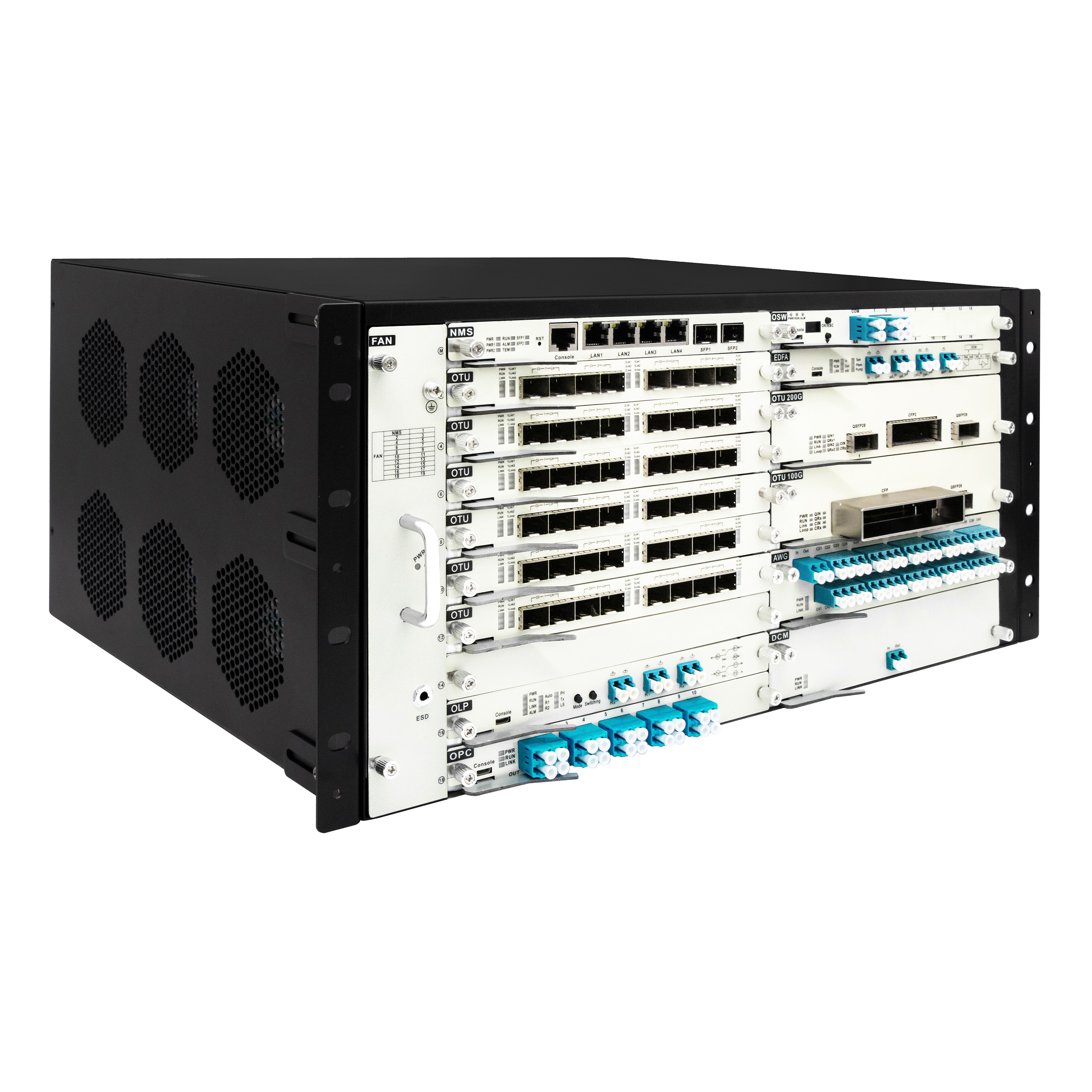

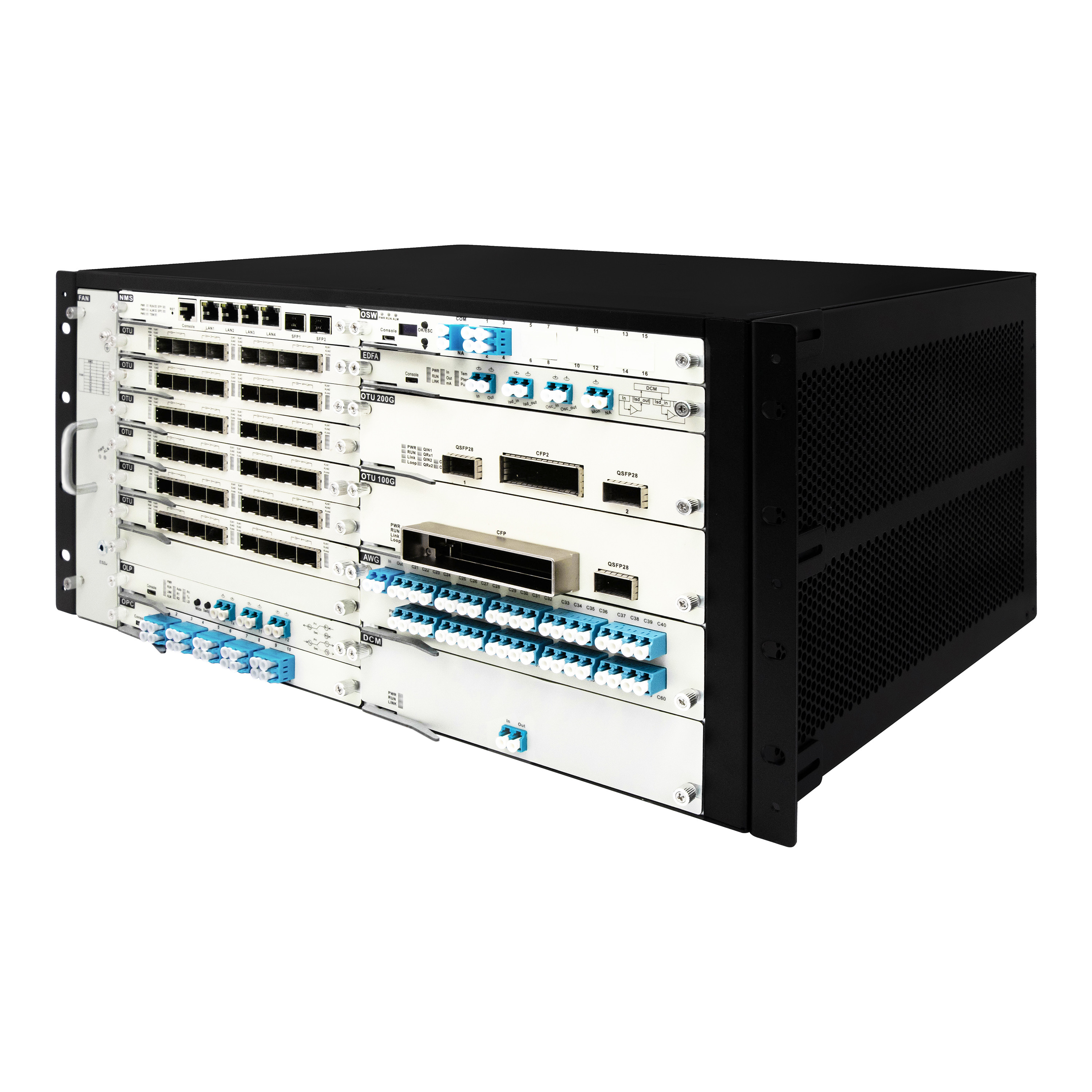

Sistema de equipo de transmisión DWDM OTN de 19" 5U con tarjetas configurables AWG EDFA
Características clave dePlataforma de transmisión DWDM / OTN
- Estándar de 19 pulgadas, 5U de altura;
- Alta integración: el rack único admite 19 ranuras de uso general para empresas y 1 ranura para la gestión de la red;
- Plataforma unificada: admite varias mezclas de tarjetas de visita, gestión unificada de la red;
- Alta fiabilidad: la fuente de alimentación soporta simultáneamente AC y DC, con soporte para la protección de la fuente de alimentación 1+1.
- Excelente rendimiento de disipación de calor: Diseñado con 6 ventiladores de alto rendimiento y alta velocidad para garantizar una disipación de calor efectiva.

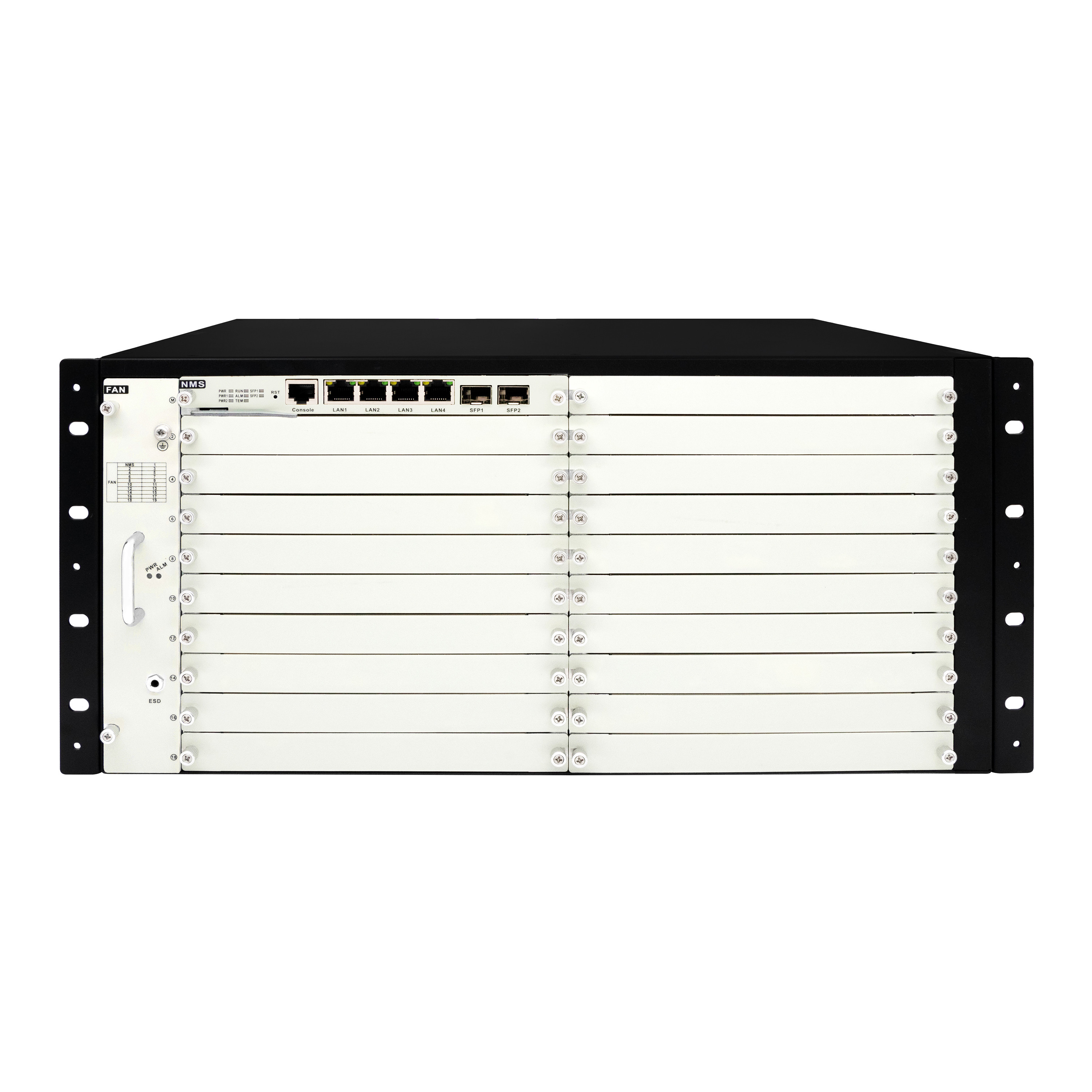

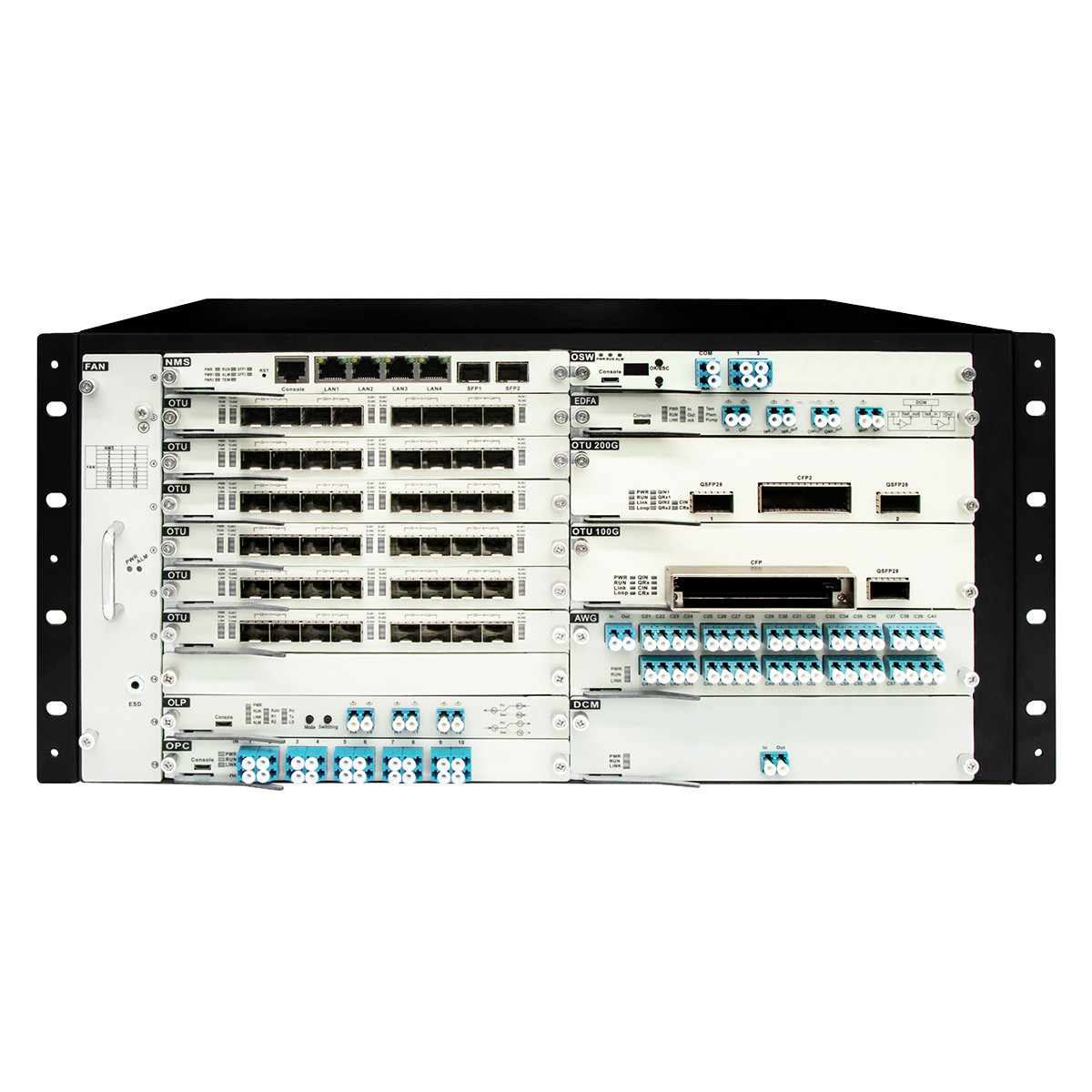

Panel delantero
Nota:
1. SLOT1 es para insertar la tarjeta de control NMS (Sistema de Gestión de la Red), mientras que SLOT2 a 19 puede acomodar varios tipos de tarjetas de visita.
2. FAN Slot: Se utiliza para enfriar el chasis. El indicador PWR está encendido e indica el suministro de energía normal a la ranura del ventilador. Si la luz ALM es roja, significa un mal funcionamiento del ventilador.La luz ALM debería estar apagada..
3. Luces indicadoras:
- PWR: encendido - fuente de alimentación normal; apagado - no hay fuente de alimentación o anormal.
- ALM: encendido - fallo del ventilador o alarma de alta temperatura; apagado - normal.
Panel trasero
1. La ranura de fuente de alimentación (PIU) se encuentra en la parte posterior del dispositivo, que admite tanto corriente alterna (AC - APU) y corriente continua (DC - DPU) opciones.la provisión de redundancia.
2. Luces indicadoras:
- PWR-DC, PWR-AC: encendido - fuente de alimentación normal; apagado - sin fuente de alimentación o anormal.
Parámetros del producto
| No- ¿ Qué? |
Dla inscripción |
| Capacidad de transmisión |
Se trata de un sistema de transmisión de datos que permite la transmisión de datos en tiempo real. |
| Unidad de gestión de la red |
Disco de gestión de la red EMS |
| OTU |
Soporte para 1.25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps Canal de fibra óptica
- El CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN o WAN PHY
- STM-4/16/64 Sonet/SDH
|
| Muchos de los productos incluidos en el anexo II |
Apoyo 8ch/16ch/40ch/48ch |
| El FEDER |
Amplificador de fibras EDFA dopado con erbio |
| El DCM |
DCM:G.652/G655 Módulo de fibra de compensación de dispersión |
| El PLO |
Protección óptica OLP |
| Tamaño |
Tarjeta de servicios |
191 (W) x 253 (D) x 20 (H) mm |
| Chasis de 4 ranuras de 1U |
482.5 (W) x 350 (D) x 44.5 (H) mm |
| Chasis de 8 ranuras 2U |
482.5 (W) x 350 (D) x 89 (H) mm |
| Chasis con 20 ranuras 5U |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Medio ambiente |
Temperatura de funcionamiento |
-10 °C ~ 60 °C |
| Temperatura de almacenamiento |
-40 °C ~ 80 °C |
| Humedad relativa |
5% ~ 95% No condensante |
| Modo de alimentación |
Fuente de alimentación doble, AC220V/DC-48V opcional |
| Consumo de energía |
1U < 120W, 2U < 200W, 5U < 400W |
