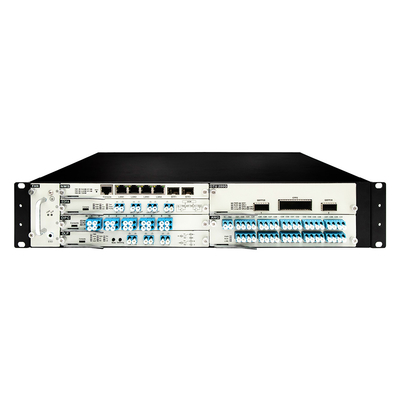

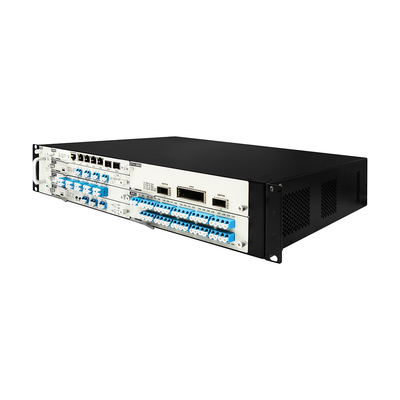

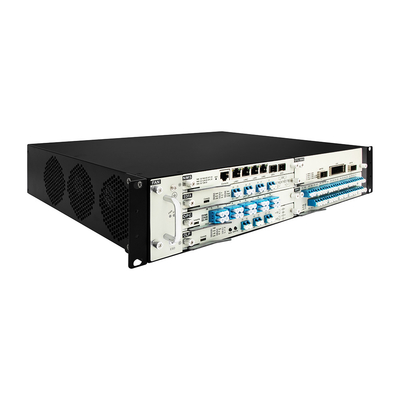

Sistema de transmisión óptica DWDM de 19" 2U con tarjeta EDFA OTU DCM Sistema de transmisión Wdm

• altura estándar de 19 pulgadas y 2U;
• Alta integración: un solo rack admite 7 ranuras de servicio general y 1 ranura de gestión de red;
• Plataforma unificada: admite la inserción mixta de varias tarjetas de visita, gestión unificada de la red;
• Alta fiabilidad: soporte para la protección de la potencia CA y CC 1+1 al mismo tiempo;
• Buen rendimiento de disipación de calor: 3 diseños de ventiladores de alto rendimiento y alta velocidad aseguran una disipación de calor suficiente;

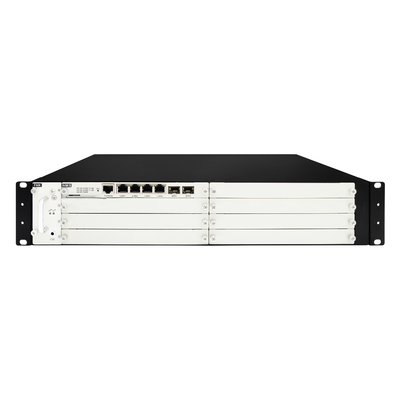

Panel delantero

1) SLOT1 se puede insertar en la tarjeta de control principal del NMS, y SLOT2?? 7 se puede insertar en varios tipos de tarjetas de servicio

FAN slot: se utiliza para la disipación de calor del chasis. Cuando la luz del indicador PWR está encendida, significa que la fuente de alimentación del enchufe del ventilador es normal. Si el indicador ALM es rojo,significa que el ventilador está defectuosoNormalmente, el indicador ALM debería estar apagado.

3) Luz indicadora: PWR: encendida: fuente de alimentación normal; apagada: no hay fuente de alimentación o hay alguna anomalía.

ALM: encendido: fallo del ventilador o sobrecalentamiento; apagado: normal

Panel trasero

1) La ranura de la fuente de alimentación (PIU) se encuentra en la parte posterior del dispositivo, soportando tanto AC (APU) / DC (DPU), fuente de alimentación 1 + 1 de respaldo caliente

2) Luz indicadora: PWR: encendida: fuente de alimentación normal; apagada: no hay fuente de alimentación o hay alguna anomalía.
