Interruptor PoE industrial alimentado por CC para sistemas de respaldo solar y de batería
Características principales del interruptor de entrada de CC de 12 V/24 V/48 V

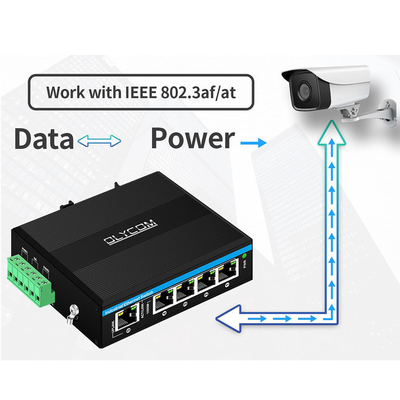

- Admite la alimentación de cámaras IP PoE a través del punto de acceso inalámbrico (AP) de 5 categorías de cable Ethernet.
- Alimentación IEEE 802.3af/at en 1 ~ 4 puertos RJ45
- 4 puertos RJ45 de detección automática de 10/100/1000 Mbps
- 1 puerto de red de enlace ascendente de 10/100/1000 Mbps
- Impulsor de voltaje incorporado para entrada de CC de 12-48 V que se puede utilizar para sistemas de energía solar/troncales/VoIP/sistemas de seguridad CCTV
- Protección contra sobretensiones Ethernet de 6KV, se adapta a un entorno exterior hostil
- Admite Auto MDI/MDIX
- Modo de control de flujo: dúplex completo con el estándar IEEE 802.3x, semidúplex con el estándar de contrapresión
- Cumple con IEEE 802.3 10Base-T e IEEE 802.3u 1000Base-TX
- Potencia máxima a 15,4 W según el estándar af, 30 W según el estándar at para cada puerto PoE
- Detecta los modelos PoE de los equipos eléctricos.
- Temperatura ambiente de funcionamiento: -40℃~75℃

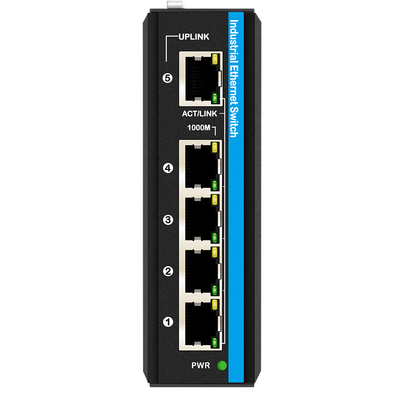

| Nombre del producto |
Interruptor de red PoE industrial de 10/100/1000 Mbps (5TP) |
| N.º de modelo |
IM-WP054BGE |
| Puerto |
1 puerto de red de enlace ascendente de 10/100/1000 Mbps
4 x 10/100/1000M UTP RJ45 (admite detección automática MDI/MDIX)
|
| Protocolo |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4 W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Características de conmutación |
Modo de transmisión: almacenamiento y reenvío
Retraso de reenvío:<10us
Ancho de banda del sistema: 10 Gbps (sin atascos de tráfico)
Velocidad de reenvío: 14,88 Mpps
MAC: 2K
Tamaño del búfer de paquetes: 1,75 Mb
|
| Medios de red |
10BASE-T: CAT3, CAT4, CAT5 par trenzado sin blindaje (≤100 m)
100/1000BASE-TX: CAT5 o superior par trenzado blindado (≤100 m)
|
| LED |
Encendido, Red
PWR: Encendido
Naranja cobre: Indicador de velocidad
Encendido: La velocidad de trabajo es de 1000 Mbps
Apagado: Desconectado o la velocidad de trabajo es de 10/100 Mbps
Verde cobre: Indicador de enlace/Act
Encendido: la transmisión es normal
Parpadeando: en transmisión
Apagado: la transmisión NO es normal
|
| Fuente de alimentación |
Voltaje de entrada de la fuente de alimentación PoE: CC 12 V-48 V
Potencia de salida de la fuente de alimentación PoE única: 15,4 W/30 W (puerto 1~4)
Presupuesto PoE total: 120 W
Voltaje de salida PoE: CC 48 V, PoE activo
|
| Entorno |
Temperatura de funcionamiento: -40°～75°C
Temperatura de almacenamiento: -40°～85°C
Humedad de funcionamiento: 10%～90%, sin condensación
Humedad de almacenamiento: 10%～95%, sin condensación
|
| Estándares de la industria |
ESD: IEC61000-4-2, ±15KV aire, ±6KV contacto
EFT: IEC61000-4-4, General ±6KV
Sobretensión: IEC61000-4-5, Diferencial ±2KV, Común±6KV
|
|
Certificación
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Parte 15 Subparte B (Clase B) ANSI C63.4: 2014
|
|
Garantía
|
3 años, soporte técnico de por vida
|
Lista de embalaje
- 1 interruptor
- 1 manual de usuario
Observación
Los accesorios (soporte de riel DIN, fuente de alimentación, cable de red, etc.) NO están incluidos en la caja de embalaje
Prepárelo usted mismo o compre un juego completo de nosotros
Información de la caja de envío
Tamaño del producto: 11,4*9,3*3,5 cm
Tamaño de la caja interior: 23*16,5*5,8 cm
Peso del producto: 0,35 kg
Peso del embalaje: 0,45 kg
Tamaño de la caja principal: 67*33*47 cm
Cantidad de embalaje: 40 piezas
Peso del embalaje: 20 kg
Aplicación del interruptor de borde PoE fuera de la red
En un sistema PoE, la mayoría de los dispositivos reciben CC 48 V o incluso un voltaje superior para funcionar, si es solo CC 12 V o CC 24 V, PoE no funcionará).
Hay un aumento de voltaje incorporado en el modelo IM-WP054BGE que aumenta la entrada de CC baja (típicamente CC 12 V ~ CC 48 V) del adaptador de corriente, UPS, batería, etc.
Luego, PoE se activará para escenarios de seguridad CCTV.
A continuación se muestran algunas aplicaciones populares
- Sistema de energía solar
- Red de vehículos
- Sistema de seguridad CCTV residencial
Consulte la siguiente explicación detallada
Para los escenarios anteriores, tenemos diferentes kits de montaje para una fácil instalación.
En general, IM-WP054BGE ayuda
1, Aumentar la CC 12 V/CC 24 V a CC 48 V
2, Comunicación inteligente con dispositivos basados en IP
Suministrar energía a dispositivos PoE
Solo transmitir señal de red con dispositivos que no son PoE
Es una solución ideal para el sistema de vigilancia de baja tensión.
Método de montaje
Opciones de pedido
| IM-WS050GE |
Interruptor Ethernet industrial
5*100/1000M, no administrado, no PoE, entrada dual de CC 12 V ~ CC 52 V
Ideal en redes de vehículos o sistemas de automatización industrial
|
| IM-WP054GE |
Interruptor PoE industrial
5*100/1000M, no administrado, PoE af/at para el puerto 1~4, presupuesto de 120 W
Entrada dual de CC 48 V ~ CC 52 V
Observación: PoE bt*60W es opcional
Ideal en sistemas de seguridad CCTV
|
| IM-WP054BGE |
Interruptor PoE industrial
5*100/1000M, no administrado, PoE af/at para el puerto 1~4, presupuesto de 120 W
Entrada dual de CC 12 V ~ CC 48 V
Con amplificador de potencia interno
Ideal en redes de vehículos o sistemas de energía solar
|
|
IM-WPD054GE
|
Interruptor PoE industrial
5*100/1000M, no administrado, 1 puerto PD (30 W/60 W/90 W) + PoE af/at para el puerto 1~4, no es necesario utilizar una fuente de alimentación adicional
Ideal en sistemas de seguridad CCTV
|
| IM-WS050GM |
Interruptor web administrado industrial
5*100M/1000M, Web administrado (QoS, VLAN, etc.), no PoE
Entrada dual de CC 12 V ~ CC 52 V
Ideal en sistemas de automatización industrial
|
Preguntas frecuentes
1, ¿En qué chip se basa?
Olycom: Realtek
2, ¿Puedo personalizarlo?
Olycom: Sí. Admitimos servicios OEM como logotipo, nombre del modelo, etiqueta, máscara de PVC y piezas del producto (kit de montaje, bloque de terminales de alimentación, etc.)
3, ¿Puedo conectarlo con dispositivos de 10/100M?
Olycom: Sí. Todos los puertos son de detección automática de 10/100/1000M
4, ¿Hacen SKD/CKD?
R: Sí
Como fábrica, hemos tratado con esto muchas veces.
