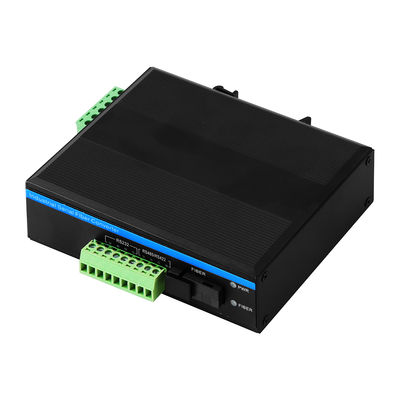

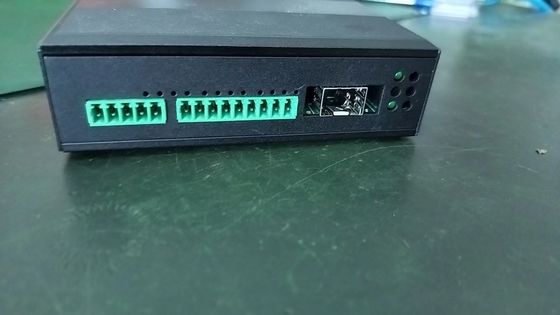

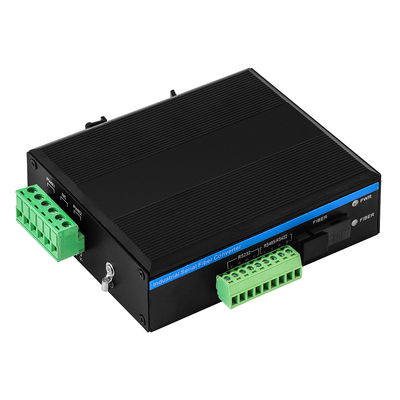

Convertidor óptico industrial RS485 RS422 RS485
Módem de fibra óptica convertidor de medios de serie a fibra
Introducción del convertidor de datos en serie a fibra
El convertidor de medios de fibra IM2101-RS232/RS422/RS485 es un dispositivo de comunicación serie a fibra de nivel industrial diseñado para una transmisión confiable de datos a larga distancia en entornos hostiles. Convierte señales serie RS232, RS422 o RS485 en señales ópticas, lo que permite distancias de comunicación de hasta 80 km a través de fibra monomodo y, al mismo tiempo, proporciona un aislamiento eléctrico completo entre los dispositivos conectados.
Con montaje en riel DIN industrial, entrada de alimentación de CC de amplio rango, protección contra sobretensiones y protección ESD, el IM2101 elimina eficazmente las interferencias electromagnéticas, los problemas de bucle de tierra y los daños inducidos por rayos que se encuentran comúnmente en las redes de comunicaciones industriales.
El convertidor se utiliza ampliamente en sistemas SCADA, automatización industrial, redes de distribución de energía, sistemas de transporte inteligentes, instalaciones de tratamiento de agua, monitoreo de petróleo y gas y aplicaciones de telemetría remota donde la comunicación en serie estable y segura es fundamental.
Especificaciónde Módem de Fibra Óptica
| Estándar |
EIA/TIA RS232, RS-422, RS-485 |
| Conector de fibra |
Estándar SC, ST/FC opcional |
| Distancia de fibra |
50/125 um MMF: 2 km, 62,5/125 um MMF: 5 km, 9/125 SMF: 20/40/60/80 km |
| Conector serie |
RS-232, RS-422, RS-485: terminal fénix |
| Distancia serial |
Puerto RS-232 15m, RS-422, RS-485: 1500 metros |
| Tasa |
0-120 Kbps |
| Velocidad de baudios |
300 baudios a 115.200 baudios |
| RS-485 |
D+, D-, TIERRA |
| RS-422 |
R+, R-, T+, T-, TIERRA |
| RS-232 |
ENTRADA, SALIDA, TIERRA |
| Tasa de potencia |
2W, 12-52V |
| Protección estática |
Protección contra descarga eléctrica estática (ESD) de 15 KV |
| Protección contra sobretensiones |
Protección contra sobretensiones de 1500 W/seg. |
| Temperatura de funcionamiento |
-40°C a +70°C |
| Temperatura de almacenamiento |
-40°C a +85°C |
| Humedad de almacenamiento |
5%~90% no condescendiente |
| Dimensiones |
114*93*35mm |
| Peso |
0,35 kg/unidad de peso neto |
Solicitud
Preguntas frecuentes
P1. ¿Cómo puedo extender la comunicación RS485 más allá de los 1200 metros?
El IM2101 convierte señales RS485 en transmisión de fibra óptica, extendiendo la distancia de comunicación hasta 80 km y eliminando la degradación de la señal y la interferencia electromagnética.
P2. ¿Se puede utilizar este convertidor para sistemas SCADA?
Sí. Está diseñado para aplicaciones SCADA, RTU, PLC, DCS, telemetría y automatización industrial que requieren comunicación serial confiable de larga distancia.
P3. ¿La transmisión por fibra mejora la confiabilidad de la comunicación?
Sí. La comunicación de fibra óptica es inmune a las interferencias electromagnéticas, las sobretensiones provocadas por rayos y los problemas de bucles de tierra que comúnmente afectan a los cables de cobre.
P4. ¿Se requiere configuración antes de la instalación?
No. El convertidor admite operación plug-and-play con adaptación automática de velocidad en baudios.
P5. ¿Qué dispositivos se pueden conectar?
El convertidor admite PLC, RTU, medidores de energía, medidores de agua, sensores, controladores industriales, sistemas de tráfico y otros dispositivos RS232/RS422/RS485.
